Huawei P8 Lite Display mit Rahmen austauschen

Geschrieben von: Tobias Isakeit
  • Kommentare: 22
Huawei P8 Lite Display mit Rahmen austauschen

Schwierigkeitsgrad

Schwierig

Schritte

14

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um die Displayeinheit inklusive Rahmen deines Huawei P8 Lite zu ersetzen.

  1. kOX24a6hdlJsKSan
    kOX24a6hdlJsKSan
    bqZrFYapKqyV4Frt

    • Verwende ein Opening Tool und beginne damit, die Rückabdeckung des Huawei P8 Lite im unteren Bereich des Smartphones aufzuhebeln.

    El celular no tiene ese tipo de tapa es como sellada, que debo hacer para saber si es por la pila que no agarra carga porxa

    maguada1106 -

    Wenn man langsam langsam arbeiten und vorsichtig ist, dann kein problem gibt es.Ich hätte keine Problemen zu öffnen.Das ist sehr leicht.

    Athanasios Georgopoulos -

  2. tajQ2CStittCCurI
    tajQ2CStittCCurI
    jcDXRoDsARYrqPyn
    5UMoZynGE4QjIAQe

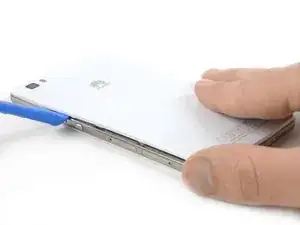

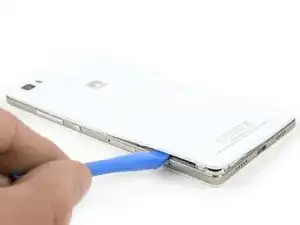

    • Um den ganzen Mittelrahmen herum sind Klemmen angebracht, welche die Rückabdeckung befestigen. Öffne alle mit dem Opening Tool.

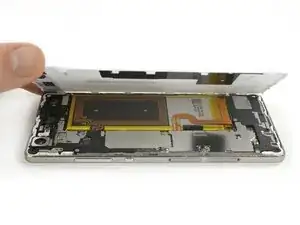

    • Sobald alle Klemmen geöffnet sind, kannst du die Rückabdeckung vom restlichen Smartphone ablösen.

    • Falls sich die Rückabdeckung nicht leicht lösen lässt, sind wahrscheinlich noch ein paar zusätzliche Klemmen vorhanden, die abgelöst werden müssen.

    The back panel is really really easy to brake, be careful :)

    romaingauthier -

    In my mobile phone the back panel was kept in place also from 2 strips of bi-adhesive tape. Pull gently to detach it to remove the panel.

    beppe modolo -

    right. it has 4 strips of adhesive tape

    Miguel Cretu -

    To facilitate the detachment of these double-sided tapes, I recommend heating with a hairdryer along the edges of the back cover, especially at the four corners.

    Nicola -

  3. 1WfLIMHLvgP2Zvrh

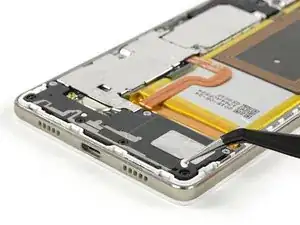

    • Verwende eine Pinzette um das Garantiesiegel, welches auf einer Schraube unten rechts in deinem Smartphone angebracht ist, zu entfernen.

    The 4 screws wich hold down the lower part of the loudspeaker are Torx screws for me. But it's a French Huawei, doin' nothing like the others :)

    Christopher Hourlier -

    Die Wasserschadenindikatoren sitzen unter dem Mainboard. Bei den Aufklebern auf den TORX handelt es sich um Garantiesiegel.

    Andre Richter -

    Danke für den Hinweis, wurde so übernommen.

    Dominik Schnabelrauch -

    pour dévisser les vis cruciformes, quel taille de tournevis faut il? svp

    blan -

    Bonjour, il vous faut un tournevis ou un embout cruciforme #00 pour dévisser une vis cruciforme #00. Bonne réparation !

    Claire Miesch -

  4. M5TsRwCPTTsV5tAw

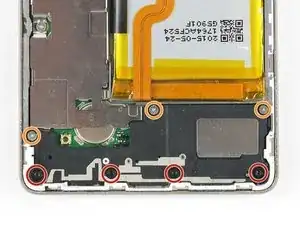

    • Entferne die vier schwarzen Torx T5 Schrauben, welche den unteren Bereich des Lautsprechers befestigen.

    • Entferne die drei silbernen Kreuzschlitzschrauben #00, welche den oberen Bereich des Lautsprechers befestigen.

  5. WZh3tYfAKZpgBvKD

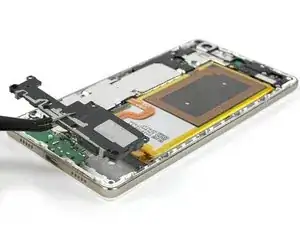

    • Entferne vorsichtig den Lautsprecher.

  6. F2H4nlfUxtrpdGeD
    F2H4nlfUxtrpdGeD
    chIl35OvpHMECXjC
    HydFUtd1AE3RoTaI

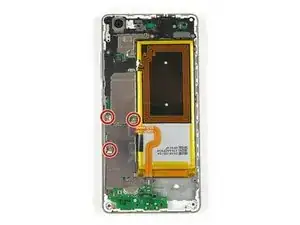

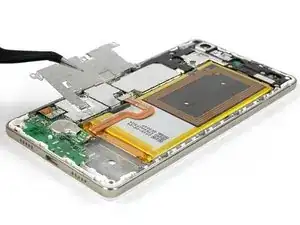

    • Entferne die drei #00 Kreuzschlitzschrauben, welche die Metallabdeckung an ihrem Platz halten.

    • Entferne die Metallabdeckung mit einer Pinzette.

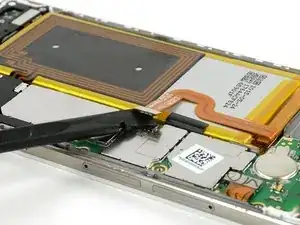

    • Löse die Flexverbindung des Akkus mit einem Spudger.

    Theese Screws are quite hard to remove…

    Jannik Peichl -

  7. iLmgC5KKvUrpjcCT

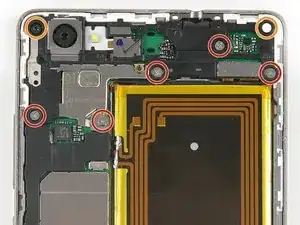

    • Entferne die beiden Torx T5 Schrauben.

    • Falls sich über den Schrauben ein Originalitäts-Aufkleber befindet, entferne ihn, um den Schraubendreher gut einsetzen zu können.

    • Entferne die fünf Kreuzschlitzschrauben #00.

  8. vEMYvEgSHZMJJSuh
    vEMYvEgSHZMJJSuh
    WCnZ3rIa2fGtW2F6

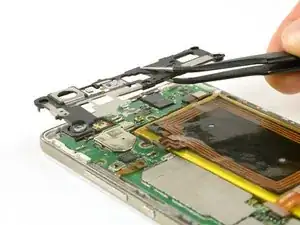

    • Heble vorsichtig auf der linken Seite die Plastikabdeckung heraus. Die Kontakte der NFC-Antenne könnten leicht daran festgeklebt sein.

    • Entferne anschließend die obere Abdeckung.

    An der Linken Plastikabdeckung sind die Kontakte dran geklebt!

    Luk_ S!lver -

    EN: The lateral small plastic piece is sticked to the flex of the side buttons. Take care

    Miguel Cretu -

  9. RfCpfYfGh4icxGE6
    RfCpfYfGh4icxGE6
    DQJrdXZhCxScThH6
    m5eTuBCaEwfUPdQA

    • Entferne die Einschübe der SIM- sowie der SD-Karte.

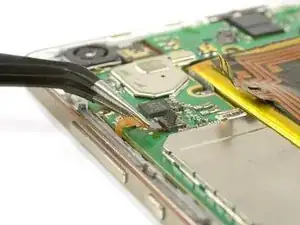

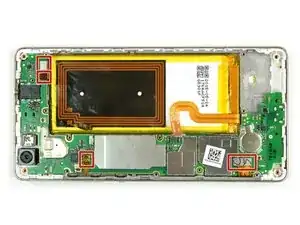

    • Löse die drei Steckverbindungen und den einzelnen ZIF Stecker.

    • Hebe den kleinen schwarzen Plastikhebel an, um die Verbindung des ZIF Steckers zu lösen.

  10. BCggJ2jDg1DnNCPK
    BCggJ2jDg1DnNCPK
    Qf1UTgwoKoyiYU6Y
    htNxtDqhQRGGuR4r

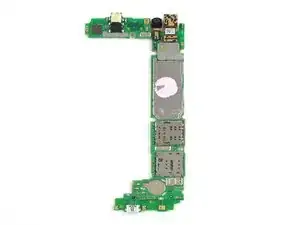

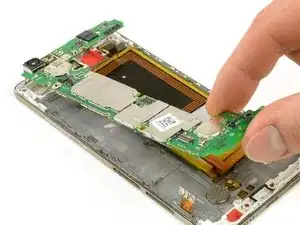

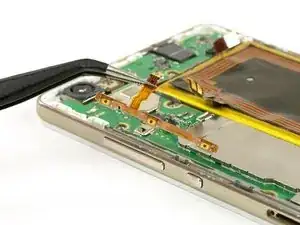

    • Entferne das Kabel des An/Aus-Schalters und des Lautstärkereglers.

    • Hebe das Motherboard mit dem unteren Ende zuerst heraus.

    • Achte darauf, dass die Kabel nicht reißen, falls sie am Motherboard hängen bleiben.

    • Auf der Rückseite des Motherboards befindet sich ein Wärmeleitpad (ein rosa gummiartiges Klümpchen) zur Wärmeableitung. Wenn dieser Wärmeleitpad beschädigt oder ausgetrocknet ist, solltest du es durch einen neuen ersetzen.

  11. iGdtiSENPsqs62xD
    iGdtiSENPsqs62xD
    4oTnfReDwHcDVVI3

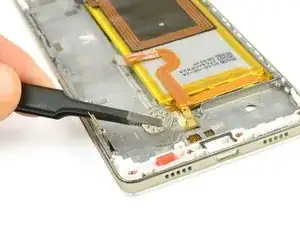

    • Hebele den Vibrationsmotor mithilfe eines Plastic Opening Tools heraus.

    Il motore di vibrazione era incollato, ma telaio nuovo non era dotato di adesivo, cosa che ora non lo fa restare aderente.

    ancora -

  12. DTfhORhyxRlkQsWV
    DTfhORhyxRlkQsWV
    CaLTSHIGDiY34UrZ

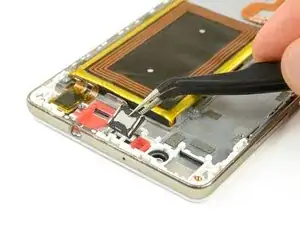

    • Hebe den Ohrhörer-Lautsprecher mit einer Pinzette aus seiner Vertiefung.

    • Er ist mit leichtem Klebstoff fixiert, weshalb du eventuell etwas hebeln musst.

  13. 2w1XDn1j2aNNGI1s

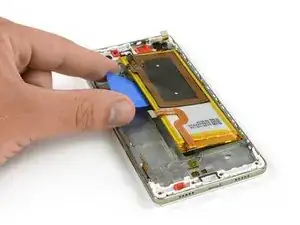

    • Vermeide es, den Akku zu beschädigen, um thermisches Durchgehen, inklusive Feuer, zu vermeiden.

    • Verwende die Lasche, wie hier in der Akku-Anleitung zu sehen, um einen der Klebestreifen unter dem Akku zu lösen.

    • Verwende ein Opening Pick oder einen Spudger um den Akku nach oben zu hebeln.

    • Baue niemals einen Akku ein, der beim Ausbau verbogen oder beschädigt wurde.

    La batterie colle si fort qu’il est impossible de l’enlever sans la plier!!

    Miniwhite -

    You could try and weaken the adhesive with >97% isopropyl alcohol. But yes, the battery is indeed firmly glued in place

    Tobias Isakeit -

  14. KxA55qQm1CZuSsjq

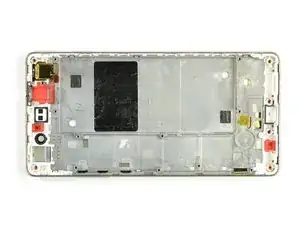

    • Schaue dir das neue Display genau an, und übertrage gegebenenfalls fehlende Teile vom alten Display.

    Io ho dovuto anche prendere un sensore che mancava nel telaio fornito, sotto un altro, a fianco alla presa del Jack microfono

    ancora -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
