Einleitung
Achtung : Kondensatoren können elektrische Schläge auslösen. Es besteht Verletzungsgefahr, wenn die Anweisungen nicht ordnungsgemäß befolgt werden. Sei vorsichtig und befolge alle Warnhinweise.
Mein treuer Monitor Hyundai W241D hat mir vor kurzem Probleme gemacht.
Wie im Video zu erkennen ist, werden die unteren Zeilen immer wieder weiß. Dabei schiebt sich das restliche Bild zusammen, was zu einem Flackern des gesamten Bildes führt und das Arbeit für die Augen sehr unangenehm macht.
In einem Forum habe ich gelesen, dass es helfen kann die Kondensatoren zu tauschen. Da das mit geringen Kosten verbunden ist, habe ich das auch gleich ausprobiert.
-
-

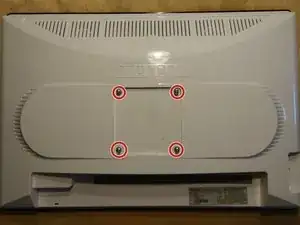

Zuerst muss der Monitor vom Fuß gelöst werden. Da ich jedoch eine Wandhalterung verwende, ist bei mir der Fuß schon ab.
-
-
-

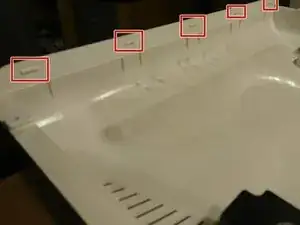

Rechts und links sind jeweils fünf Plastiknasen, die vorsichtig aus den Ösen gehebelt werden müssen.
-
Davon vorsichtig den Stecker lösen.
-
-
-

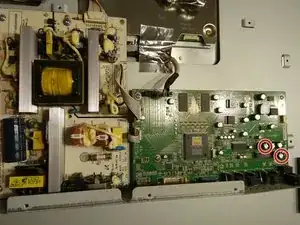

Anschließend hat man den Übeltäter vor sich. Auf der Platine rechts im Bild müssen die Kondensatoren getauscht werden.
-
Bild 1 in Rot markierte Kondensatoren (2) sind vom Typ 330 µF / 16V
-

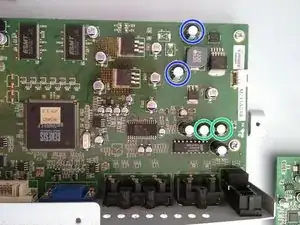

Bild 2 in Grün markierte Kondensatoren (2) sind vom Typ 470 µF / 16V
-
Bild 2 in Blau markierte Kondensatoren (2) sind vom Typ 220 µF / 25V
-

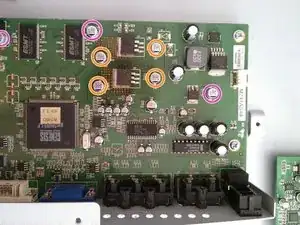

Bild 3 in Orange markierte SMD-Kondensatoren (4) sind vom Typ 100 µF / 16V
-
Bild 3 in Pink markierte SMD-Kondensatoren (3) sind vom Typ 47 µF / 16V
-
Arbeite die Schritte 1-4 in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
