IBM ThinkPad T42 Lüfter tauschen

Geschrieben von: Kevin Rehm
  • Kommentare: 5
IBM ThinkPad T42 Lüfter tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

5 - 10 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du den Lüfter deines IBM ThinkPad T42 tauschen kannst.

  1. nOVTwh1ZZiXj2xdv

    • Benutze einen Kreuzschlitzschraubendreher, um die 20 Kreuztschlitzschrauben auf der Unterseite des T42 zu entfernen

    • Um das Gerät anschließend einfach wiederzusammenzubauen, solltest du deine Schrauben gut organisiert aufbewahren.

  2. XSANOcwcEWryUkJN

    • Entferne die vier Kreuzschlitzschrauben, die hinten am Gerät liegen. Links und rechts hinten am Gerät liegen jeweils 2 Schrauben.

    leave these four screws alone. No need to remove them.

    fredwb -

    Of course you need to remove them you Dingbat! They are the main anchors of the screen hinges, Doh!

    wbcam -

    There are tiny numbers showing the lengths of the screws. 1-2-3-4 where 1 is the shortest.

    The dark red circles are not very easy to see. How about white ones?

    mattikaki -

  3. iuUeFsBx4Wrj2uXb

    • Drehe das Laptop um und öffne das Display, um an die Tastatur und das Trackpad heranzukommen.

    • Die Tastatur und das Trackpad sind mit dem Mainboard verbunden. Bevor du die Tastatur und das Trackpad entfernen kannst, musst du beide Komponenten vom Mainboard abtrennen, das wird im nächsten Schritt gezeigt.

    • Die Einfassung und die Tastatur werden lose sein, sei also vorsichtig.

  4. GTJtY3mGQRbaQ12t
    GTJtY3mGQRbaQ12t
    wTbnWCPMvL2LQsAX

    • Schiebe die Handballenablage vorsichtig von der Tastatur weg, da sich die Tastatur und die Handballenablage/das Trackpad zusammen lösen werden.

    • Denke daran, dass sowohl die Tastatur als auch das Trackpad über Anschlüsse an der Hauptplatine verfügen. Trenne diese ab, bevor du eine der beiden Komponenten vollständig entfernst.

  5. 6i5PGa2yL6aGxTrg
    6i5PGa2yL6aGxTrg

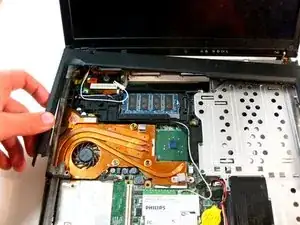

    CIGycC2sHsirWPHs

    • Entferne vorsichtig von unten rechts beginnend die Einfassung. Benutze, wenn nötig, einen Spudger oder einen Schlitzschraubendreher.

  6. i1vLytFH32QeZQdS
    i1vLytFH32QeZQdS
    vcquRAQcS1PEJSrQ

    • Fasse die Metallhaltung, um sie vom Gerät zu entfernen.

  7. eXCF6BnLTV545WJu

    • Entferne die Gummiabdeckung vom Mikrofon.

  8. y26v3vRMQFca3CIe
    y26v3vRMQFca3CIe

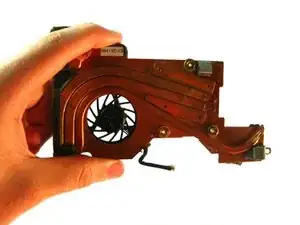

    TUYwGLTakZKHeIH6

    • Entferne die drei Schrauben auf dem Kupfer-Kühlkörper.

    • Trenne nun die Verbindung zum Mainboard.

    • Aufgrund der Beschaffenheit von alter Wärmeleitpaste kann es schwer sein den Kühlkörper zu entfernen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Kevin Rehm

Mitglied seit: 19/04/10

457 Reputation

2 Kommentare

How about you just down the freely available Hardware Maintenance Manual (HMM) for the laptop. They are downloadable in PDF format, and very well done.

Martin Campbell -

It doesnt take this much, if you remove the palm rest and keyboard you can get it at an angle it slides straight out.

Tobyn Genn -
