IBM ThinkPad T42 untere Halterung ausbauen

Geschrieben von: Gerald Watanabe

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 15 Minuten

Einleitung

Die untere Halterung muss entfernt werden, um an einige Komponenten des Laptops heranzukommen.

Benutze einen Kreuzschlitzschraubendreher, um die 20 Kreuztschlitzschrauben auf der Unterseite des T42 zu entfernen
Um das Gerät anschließend einfach wiederzusammenzubauen, solltest du deine Schrauben gut organisiert aufbewahren.

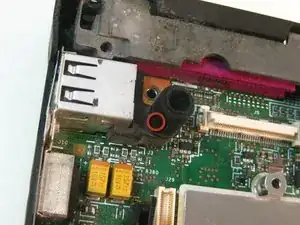

Entferne die vier Kreuzschlitzschrauben, die hinten am Gerät liegen. Links und rechts hinten am Gerät liegen jeweils 2 Schrauben.

leave these four screws alone. No need to remove them.

Of course you need to remove them you Dingbat! They are the main anchors of the screen hinges, Doh!

There are tiny numbers showing the lengths of the screws. 1-2-3-4 where 1 is the shortest.

The dark red circles are not very easy to see. How about white ones?

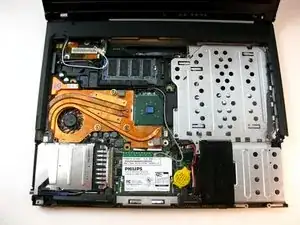

Drehe das Laptop um und öffne das Display, um an die Tastatur und das Trackpad heranzukommen.

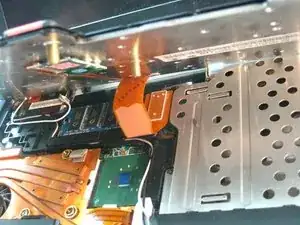

Die Tastatur und das Trackpad sind mit dem Mainboard verbunden. Bevor du die Tastatur und das Trackpad entfernen kannst, musst du beide Komponenten vom Mainboard abtrennen, das wird im nächsten Schritt gezeigt.
Die Einfassung und die Tastatur werden lose sein, sei also vorsichtig.

Schiebe die Handballenablage vorsichtig von der Tastatur weg, da sich die Tastatur und die Handballenablage/das Trackpad zusammen lösen werden.
Denke daran, dass sowohl die Tastatur als auch das Trackpad über Anschlüsse an der Hauptplatine verfügen. Trenne diese ab, bevor du eine der beiden Komponenten vollständig entfernst.
