Icona Delonghi ECO zerlegen

Entferne vor Reparaturbeginn das Sieb (grüne Markierung). Ziehe den Dampfknopf (blaue Markierung) kräftig nach oben ab

Ziehe den Netzstecker und stelle die Maschine auf eine mit mit Tüchern geschützte Arbeitsfläche, da während der Demontage doch einiges an Wasser herausläuft.

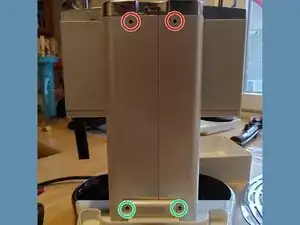

[Blick auf die Rückseite] Wenn der durchsichtige Wassertank entfernt ist, können die beiden unteren Schrauben (grüne Markierung) herausgedreht werden. Entferne auch die beiden oberen Schrauben (rote Markierung), so dass du später den Metalldeckel oben abnehmen kannst.

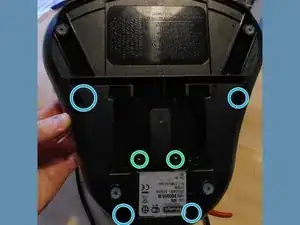

[Blick auf die Bodenseite] Entferne die vier Sechskantschrauben (hellblaue Markierung) und die beiden Kreuzschlitzschrauben (grüne Markierung) von der Bodenplatte.

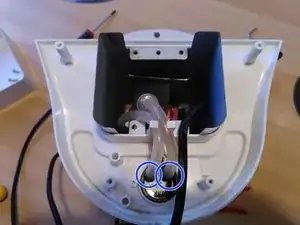

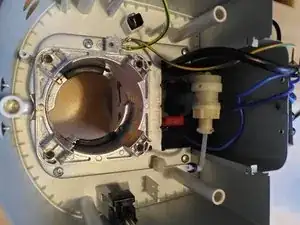

Entferne die schwarze Bodenplatte. Ziehe die Kunstoffschläuche (dunkelblaue Markierung) vom Wassertank zum Erhitzer ab.

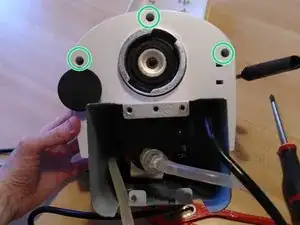

Nun kann die obere Abdeckung entfernt werden. Drehe die drei Schrauben von der Unterseite her heraus. (grüne Markierung)

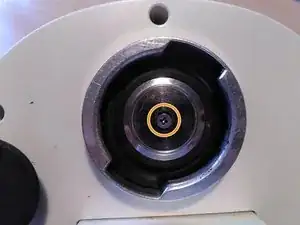

Entferne das metallene Filtergitter. (orangene Markierung)

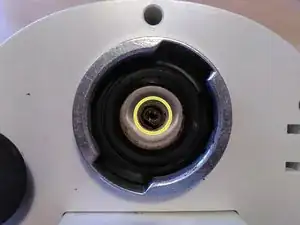

Entferne das Wassertankventil mit einem Flachschraubendreher. (gelbe Markierung) Wenn du nur dieses Teil ausbauen willst, brauchst du die Bodenplatte nicht abzunehmen.

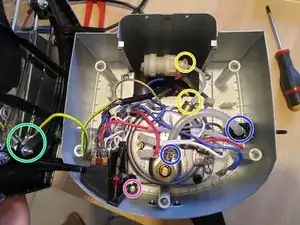

Lege die obere Abdeckung zur Seite und ziehe den Stecker am grün/gelben Kabel ab. (grüne Markierung)

Drehe die Schraube heraus, (violette Markierung) damit du das Tastenfeld (Einschalt-, Kaffee-, Dampftaste) herausholen kannst.

Ziehe die Metallklammern heraus (gelbe Markierung) und löse den Hartkunststoffschlauch ab, der vom Wassertank zum Erhitzer führt.

Öffne auch die metallenen Schlauchklemmen (dunkelblaue Markierung) am weichen Kunststoffschlauch zwischen Erhitzer und Dampfausgang (rechts). Schiebe sie auf den Schlauch drauf und ziehe den Schlauch ab

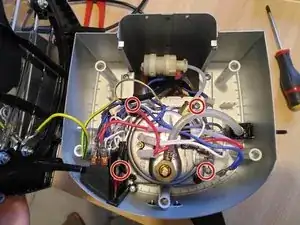

Drehe die vier Schrauben (rote Markierung) heraus, mit denen der Erhitzer befestigt ist.

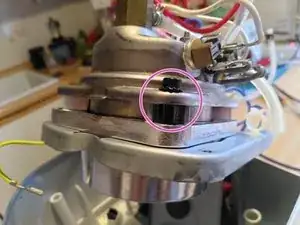

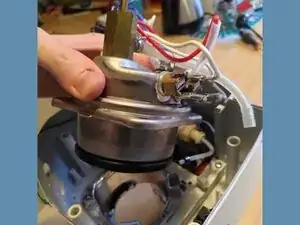

Danach kannst du auch die vier Sechskantschrauben in den vier Ecken des Erhitzers öffnen. (violetten Markierung) Dieser Schritt ist nötig, wenn du Verkalkungen im Erhitzer beseitigen willst.

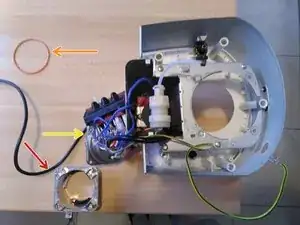

Wenn der Erhitzer geöffnet ist, kannst du defekte Teile austauschen: das Unterteil (roter Pfeil), die Dichtung (orangener Pfeil), das Oberteil (gelber Pfeil).
