JBL Charge 2 Plus USB und AUX Anschlüsse austauschen

Geschrieben von: John Reynolds
  • Kommentare: 16
JBL Charge 2 Plus USB und AUX Anschlüsse austauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

15 Minuten

Einleitung

Hier wird der Austausch der USB und AUX Anschlüsse an der Unterseite gezeigt.

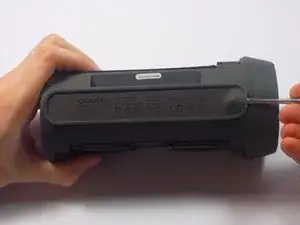

  1. JfSWgo2C6HR1CSIH

    • Lege das Gerät so, dass Bodenplatte zu dir zeigt.

    • Entferne die Bodenabdeckung mit einem Plastiköffnungswerkzeug oder Spudger.

  2. PVZRyWwvKfLOxMOX
    PVZRyWwvKfLOxMOX
    HXVP5jgspvx1lNmd

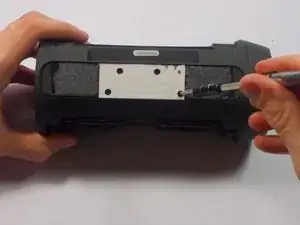

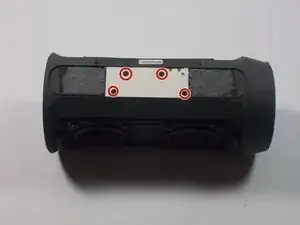

    • Entferne die vier Schrauben, welche den weißen Deckel befestigen.

  3. NRWXQckmdTIHThDJ

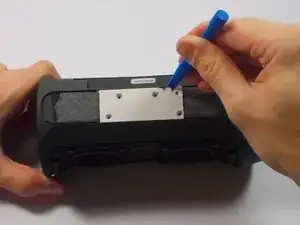

    • Setze ein Plastiköffnungswerkzeug unter den Deckel und entferne ihn.

  4. c6QhOFweLvmWXsNr
    c6QhOFweLvmWXsNr
    BTFtRGXEKaUJySjb

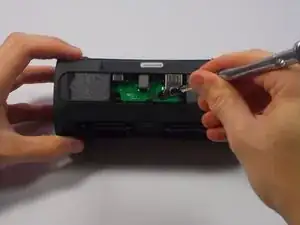

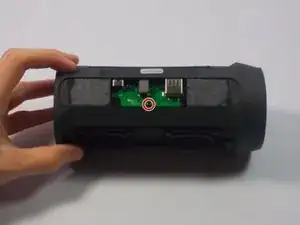

    • Entferne die einzelne Schraube, welche die Platine befestigt.

  5. 2DGCWKpASfjB4Ljs

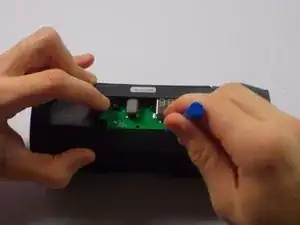

    • Hebele die Platine mit dem Plastiköffnungswerkzeug heraus.

  6. 2MKlonMQ4XKoevOg
    2MKlonMQ4XKoevOg
    bEspuO6esvRJSpQe

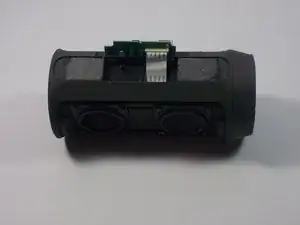

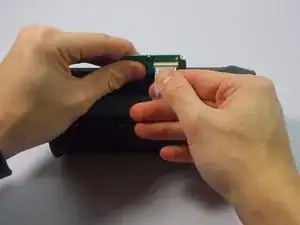

    • Schiebe das Flachbandkabel vorsichtig aus dem Verbinder heraus.

    What the name of the white ribbon and where can i buy another mine on my jbl got damaged

    Jose Lopez -

    From where can I get the micro usb port. Its broken…or what's its called?

    Shreyansh Badola -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
