JBL Charge Membranknöpfe Austausch

Vor der Arbeit an dem Gerät muss es ausgeschaltet sein!

Trenne den Zierrahmen mit einem Jimmy oder Metallspatel vom Lautsprecher ab.

Die Akkuabdeckung ist mit fünf 6 mm Kreuzschlitzschrauben PH1 befestigt. Drehe sie alle heraus.

Entferne die Akkuabdeckung und lege sie beiseite.

Der Akku ist mit einem schwarzen halbfesten Kleber verklebt. Entferne ihn mit einem Spudger.

Hebe den Akku mit einem Spudger aus dem Gerät.

Hebe den Akku am Ende ohne Anschlusskabel hoch, bis du die 16 mm PH2 Schraube darunter lösen kannst.

Entferne die vier 16 mm Kreuzschlitzschrauben PH2 vom weißen Plastikgehäuse.

Beginne in einer Ecke wo das Gehäuse auf die Seitenteile trifft. Heble mit der Spitze eines Metallspatels die Rückabdeckung vom Lautsprecher und trenne die Klebeverbindung dieser Nähte auf.

Fahre mit dem Spatel entlang dieser Nahtstellen um die Rückabdeckung ganz vom Rest des Lautsprechers zu trennen.

Wenn die Rückabdeckung offen ist, kannst du die drei weißen Verbinder von der Hauptplatine lösen.

Entferne das obere Gehäuseteil.

Entferne die 9mm Kreuzschlitzschraube in der Ecke der hauptplatine.

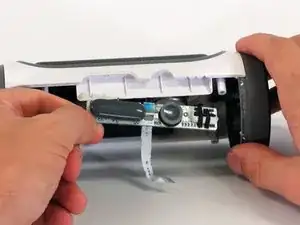

Entferne die Hauptplatine aus dem Gehäuse indem du sie an einer Ecke hoch ziehst.

Wenn sich die Hauptplatine nicht bewegen lässt schaue nach, ob das quadratische Teil wirklich frei am Lautsprecher vorbei kommt.

Löse die beiden weißen Verbinder auf der Unterseite der Hauptplatine.

Lege die schwarze Klammer um die das Flachbandkabel befestigt.

Ziehe das Flachbandkabel an der blauen Lasche aus dem Sockel.

Entferne die Hauptplatine aus dem Gerät.

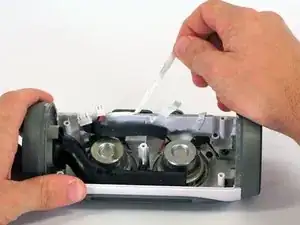

Die Membranknöpfe befinden sich auf der Oberseite des Geräts. Ziehe das weiße Band ab, welches sich um die Seite des Knopfes innen angebracht ist.

Ziehe die Membranknöpfe heraus, es sollte nicht sehr schwer sein.
