JBL Flip 3 hauptplatine austauschen

Geschrieben von: James Bianco

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

20 - 25 Minuten

Einleitung

Du musst ein Heißluftgebläse um den Akku herum benutzen, stelle ihn deswegen auf niedrige Stufe und benutze Isolierhandschuhe.

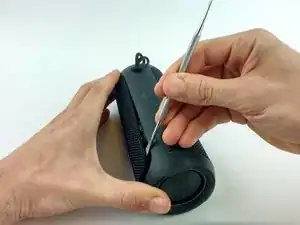

Löse die äußere Kunstoffabdeckung mit der Hand oder einem Spatel ab.
Wichtig! Beachte die drei Führungsstifte innen an der Abdeckung. Setze beim Zusammenbau diese Stifte in die entsprechenden Löcher im Gehäuse, bevor du die Kanten wieder einrasten lässt.

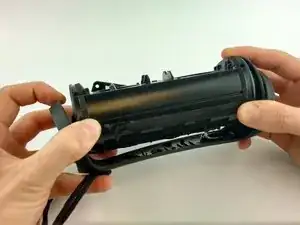

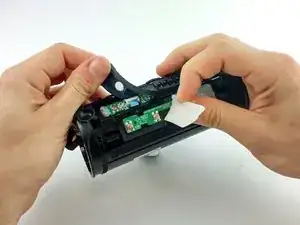

Entferne vorsichtig den äußeren Rahmen, damit du an die inneren Bauteile des Lautsprechers gelangen kannst.

On my Flip 3, there were two Phillips head screws on each end that required removal prior to outer housing removal.

This is fundamental to specify that this is the SE (Stealth edition). The disassembly is not exactly the same (SE edition is easier)

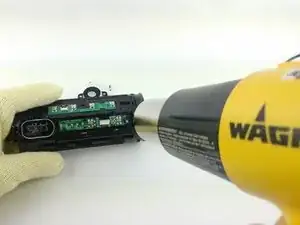

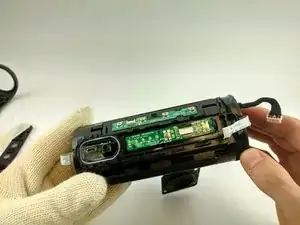

Erwärme den Kleber am äußeren Ende der Platine, dort wo das Flachbandkabel in das Gerät hineingeführt wird. Heble mit einem Spudger die Platine vorsichtig hoch. Achte darauf, dass du das Kunstoffgehäuse nicht zum Schmelzen bringst.
Sicherheitshinweise für Heißluftgebläse (auf Englisch): http://www.powertoolinstitute.com/pti_pd...

I have a change point

removal of the mainboard is essential if you need to replace the battery for example; it is not shown here

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Mitglied seit: 20/02/17

148 Reputation

If your gentle, you don’t need a heat gun. I carefully removed it with a screwdriver. Just don’t stress the board else your in a new set of problems.

How do you remove the board? It says to remove the chip from the board but there are no images that show that.

The title says replacement, and you show only the removal.

what could be a problem with my jbl flip 3.it wouldn't turn on when its not plugged in to the charger.

Change the battery
