Einleitung
Die Brühgruppe ist das Herz der Kaffeemaschine, sie wird mit dem Kaffeemehl gefüllt, vom heißen Wasser durchflossen und formt die Tresterpucks. Zerlege sie, reinige sie und tausche die Dichtungen, wenn alles andere kein Ergebnis gebracht hat.
Werkzeuge
-
-
Zum Öffnen der Maschine folge dieser Anleitung.
-
Wir beginnen nach Schritt 15.
-
Sei vorsichtig beim Entfernen der Brühgruppe, da sie immer noch über einen Schlauch an der Maschine hängt, der erst nach Schritt 3 gelöst ist.
-
Im Teardown wird die Brühgruppe auf Englisch "Tamper assembly" genannt.
-
Bei der J5 unterscheidet sich die Brühgruppe von den anderen, deswegen diese Anleitung.
-
-
-
Denke dran, dass die Brühgruppe immer noch mit einem Schlauch verbunden ist (bis zu Schritt 3)
-

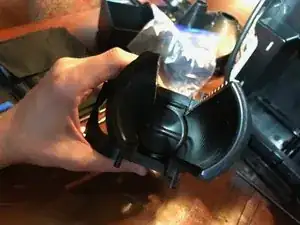

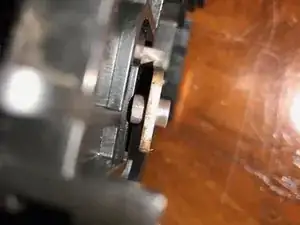

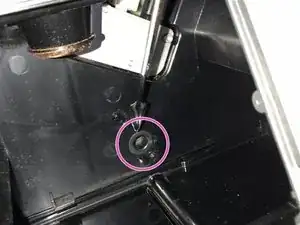

Dieser Schritt ist beim Zusammenbau wichtig. Du musst du Brühgruppe so einschieben, dass der Zapfen (blau markiert) in die Vertiefung (rot markiert) einrastet, bevor du festschrauben kannst.
-
-
-
Es gibt zwei Klammern, im zweiten Foto rot markiert.
-
Sei beim Ausbau vorsichtig, da die Brühgruppe immer noch mit dem Schlauch verbunden ist.
-
Die Brühgruppe wird - von der Vorderseite der Maschine aus gesehen - von links her ausgebaut, deswegen werden die Schritte Links, Vorne und Rechts benannt.
-
-
-

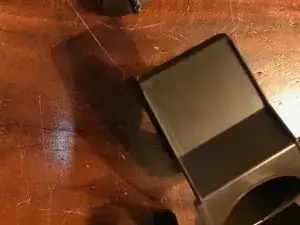

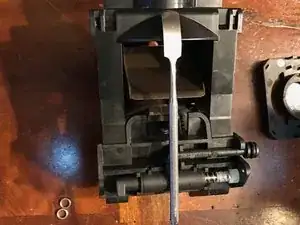

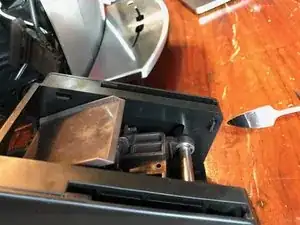

Vielleicht hast du an den Fotos gesehen, dass ich zunächst dieses Teil (die Tresterschaufel) vergessen habe, hab mich später zum Glück daran erinnert.
-
Die Tresterschaufel ist einfach oben über dem weißen Zahnrad eingeklipst.
-
-
-

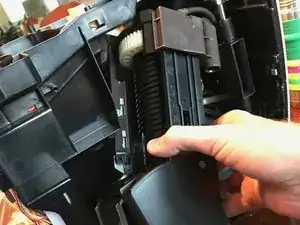

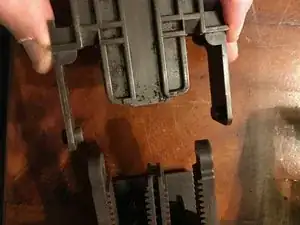

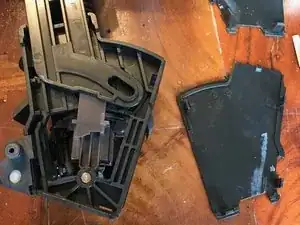

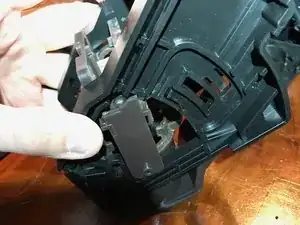

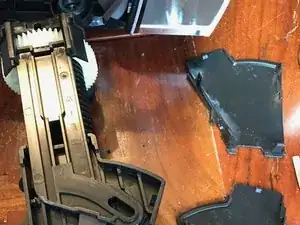

Die beiden Seitenklappen (hinter dem Matelllöffel zu sehen) müssen abgeklipst werden.
-

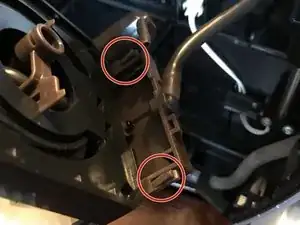

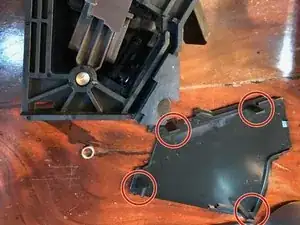

Es gibt vier Klammern (rot markiert im dritten Bild)
-
Im nächsten Schritt siehst du, wie das geht.
-
-
-
Zwei Klammern sind leicht zu sehen und lassen sich mit dem Finger wegdrücken.
-
Zwei weitere liegen nicht ganz so offen, sind aber auch nicht zu schwierig.
-
Schaue nochmal das Bild vom geöffnetem Deckel an, dann siehst du wo sie liegen.
-

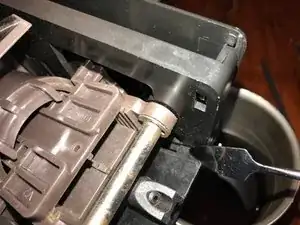

Du kannst sie z.B. mit einem Schraubendreher aufdrücken.
-
-
-

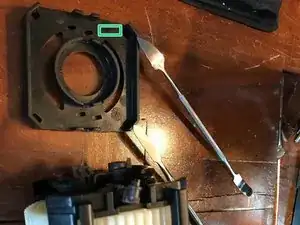

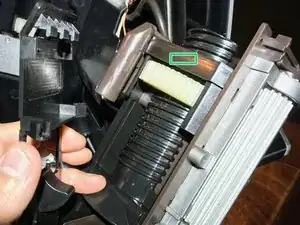

Im ersten und zweiten Bild grün markiert.
-

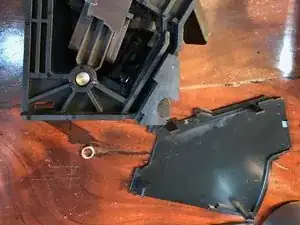

Ist ein bisschen eingeklipst, kann leicht abgehoben werden.
-
-
-

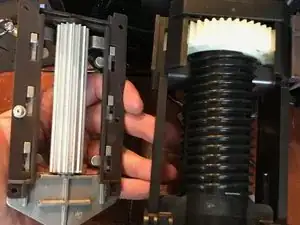

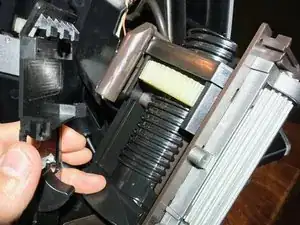

Diese Träger führen die Brühkammer entlang eines L-förmigen Wegs.
-
Du musst zuerst das Steigrohr hochheben und entfernen.
-
Die Träger lassen sich einfach herausziehen.
-

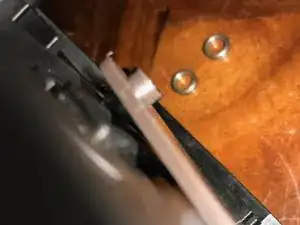

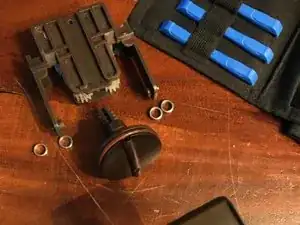

Achte sehr auf insgesamt vier kleine Gleitringe.
-
Im nächsten Schritt wird erklärt, wozu diese dienen.
-
-
-

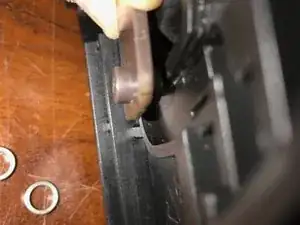

Sie befinden sich am Hebel des unteren Kolbens innen und außen. Achte auf sie und bewahre sie gut auf.
-
-
-

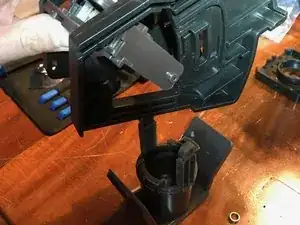

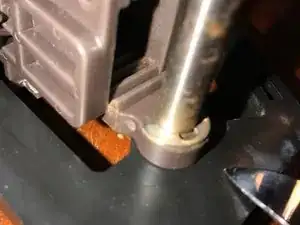

Im dritten Foto wird die Orientierung des Kaffeeauslaufs oben im Vergleich zum Passzapfen aus Schritt 2 gezeigt. Eine gute Gelegenheit den oberen Kolben mit einer neuen Dichtung zu versehen.
-
-
-

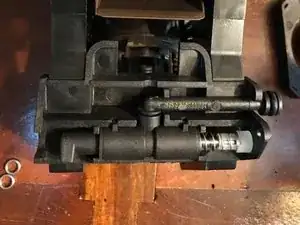

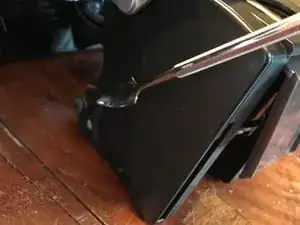

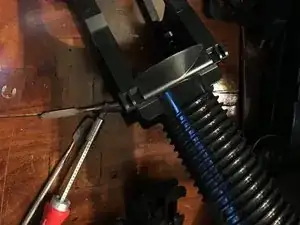

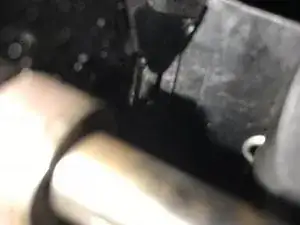

Das Drainageventil wird gerade abgeschoben
-
Es ist in der Bauart fast genauso wie das hier beschriebene.
-
Sieht ein kleines bisschen anders aus, aber Jura Drainageventile sind alle sehr ähnlich. Denke dran alle Dichtungen auszutauschen.
-
-
-

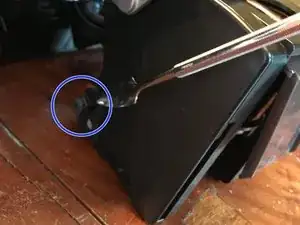

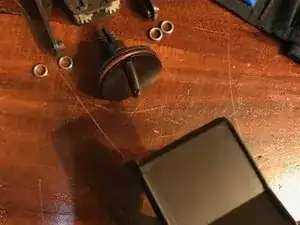

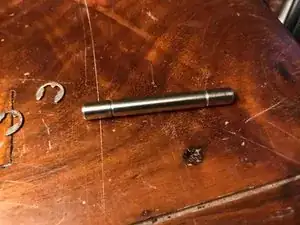

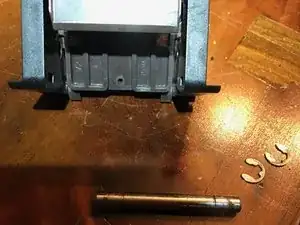

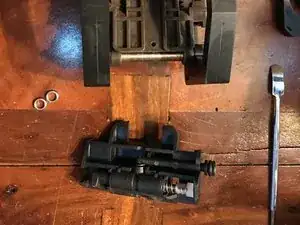

Schiebe die Federringe mit einem kleinen Schraubendreher ab und bewahre sie gut auf. Drücke sie beim Zusammenbau mit einer Zange wieder fest. Die Welle kann dann herausgedrückt werden.
-
-
-
Ein wesentlicher Punkt: Beim ersten Mal machte ich das falsch und provozierte einen "Fehler 8". Es zerbrach dabei fast das Getriebe.
-
Fehler 8 ist ein Fehler bei der Brühgruppe.
-

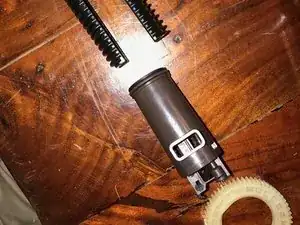

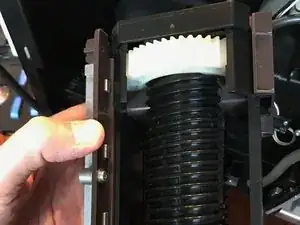

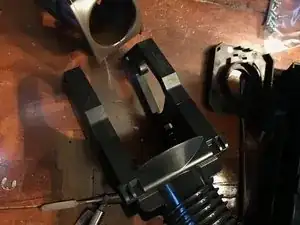

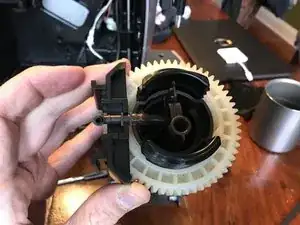

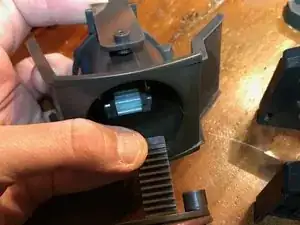

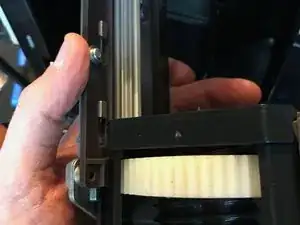

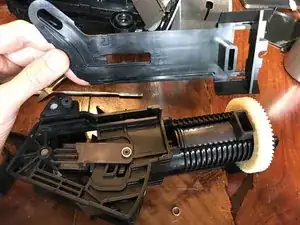

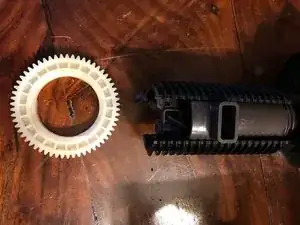

Schiebe das Getriebe mit den weißen Zahnrädern soweit wie möglich ein.
-

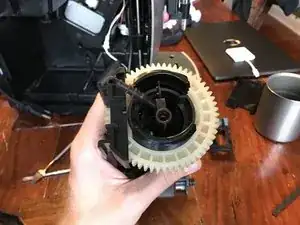

Setze dann den Kolben mit seiner Zahnstange in das Getriebe auf und drücke ihn ein.
-
Fette den Kolben mit lebensmittelechtem Silikonfett.
-
-
-

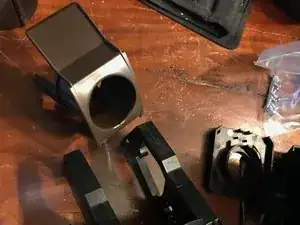

Das Foto zeigt die Teile nochmal. Natürlich solltest du wenn möglich die Dichtringe an den beiden Kolben austauschen.
-
-
-
Bevor du die Außendeckel wieder festschraubst solltest du erst mal die Funktion testen.
-

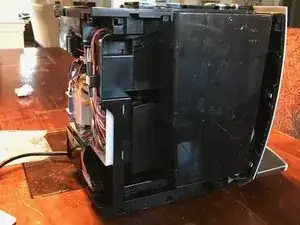

Du brauchst den Oberdeckel nur lose aufzulegen, wie im Foto zu sehen.
-
Fülle etwas Wasser in den Tank ein.
-
Fasse natürlich nicht an die Mühle oder sonstwie in das Innere hinein. Eventuell musst du Sensoren wie z.B. den vom Kaffeebehälter irgendwie überbrücken. (Z.B. mit einer leeren Klopapierrolle).
-
Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
