Jura Capresso IMPRESSA J5 Wärmetauscher tauschen

Geschrieben von: VauWeh

Kommentare: 1

Jura Capresso IMPRESSA J5 Wärmetauscher tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

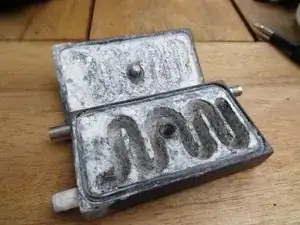

Wenn im vorderen rechten Bereich unter der Bodenplatte Wasser heraustropft, musst du untersuchen, wo es herkommt. Überprüfe die Durchlauferhitzer, das Keramikventil, das Auslassventil und ihre Schläuche. Wenn alles trocken ist, könnte auch der etwas unscheinbare Wärmetauscher ganz unten undicht sein. Er besteht aus Leichtmetall, sein Deckel hat nur eine Schraube in der Mitte. Der Deckel kann sich verziehen und ist nur schwer abzudichten. Abhilfe schafft ein neuer Wärmetauscher. Damit du besser herankommst muss zuerst das Keramikventil gelöst werden, seine Anschlüsse können bleiben. Auch das Auslassventil sollte abgezogen werden, die Anschlüsse können bleiben.

Werkzeuge

Ersatzteile

Wärmetauscher

Schritt 1

Ziehe den Netzstecker!
Entferne den Wassertank und die Tropfschalen. Hole alle Kaffeebohnen aus dem Vorratsbehälter.

Schritt 2

Klappe den Deckel über dem Bohnenbehälter hoch.
Drehe die beiden Schlitzschrauben im Bohnenbehälter heraus. Die Schrauben haben einen Haltering aus Gummi und fallen nicht heraus.
Entnimm den Bohnenbehälter.

Bei mir war nur die auf dem Foto gezeigte Schraube vorhanden, habe dann die 2. gesucht....gab es aber nicht. Es scheint also mehrere Ausbaustufen der Maschine zu geben ;-)

Michael -

Schritt 3

Die obere Abdeckung ist mit Ovalkopfschrauben befestigt. Drehe sie heraus.
Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt. Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange. Jura will uns aus unseren eigenen Maschinen heraushalten!

Schritt 4

Entferne auch die beiden Ovalkopfschrauben unter dem Pulverfachdeckel.

Schritt 5

Nun kannst du die obere Abdeckung ringsum freihebeln.
Hebe die obere Abdeckung ab, das klemmt meistens etwas.
Benutze Plastikwerkzeuge, damit keine hässlichen Kratzer entstehen.

Schritt 6

Stelle die Maschine so, dass die Rückseite zu dir zeigt.
Drehe das Jurazeichen wenige Grad gegen den Uhrzeigersinn. Wenn es schwer geht, dann benutze einen kleinen Saugheber.
Entferne das Jurazeichen.

Schritt 7

Unter dem Zeichen findest du zwei Torx T15 Schrauben. Drehe sie heraus.
Ziehe die Chromblende zuerst vorsichtig oben ein wenig heraus, drücke sie dann nach unten und lege sie zur Seite.

Schritt 8

Entferne die Torx T15 Schraube am Seitenteil mit dem Wasserbehälter.

Schritt 9

Ziehe das rechte Seitenteil ein wenig zur Rückseite hin.
Nimm das Seitenteil ab.

Schritt 10

Ziehe das linke Seitenteil ein wenig zur Rückseite hin und nimm es ab.

Schritt 11

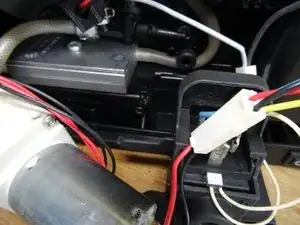

Der Motor für das Drainageventil befindet sich in der unteren Seitenmitte des Gerätes. Er ist mit drei Schrauben befestigt und mit mehreren Flachsteckern angeschlossen. Im Bild ist das Keramikventil bereits abgeschoben.
Hinweis: bei Modellen ab J6 ist ein Motor verbaut und kein Magnet.

Schritt 12

Drehe die drei Torx T15 Schrauben am Motor für das Drainageventil heraus. Achte auf die Unterlegscheiben darunter.
Ziehe den Motor vorsichtig heraus.
Wenn du ihn austauschen willst, musst du noch die Flachstecker abziehen. Merke dir, wo die Verbinder angeschlossen sind.

Schritt 13

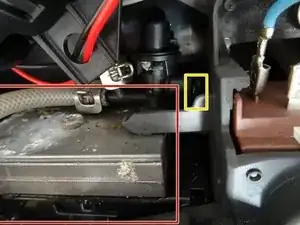

Hier der ausgebaute Wärmetauscher. Du findest ihn unten am Boden hinter dem Keramikventil.
Um besser heranzukommen solltest du auch das Auslassventil ablösen. Ziehe dazu die Klammer auf der rechten Seite ab.

Schritt 14

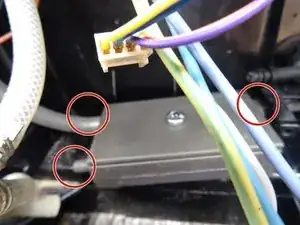

Der Wärmetauscher ist mit drei Schläuchen angeschlossen, außerdem ist ein Abgang in der Bodenplatte. Achte beim Zusammenbau darauf, dass die Dichtung noch drin ist, wenn du den Wärmetauscher hinein drückst. Notiere dir, welcher Schlauch wo sitzt.
Ziehe die drei Schläuche ab und hebe den Wärmetauscher nach oben heraus.
