Einleitung
Wenn der Kaffee zum großen Teil in die Schale läuft, können die Dichtungen im Drainageventil verhärtet sein. Hier wird gezeigt, wie du sie austauschen kannst.
Werkzeuge
-
-
Die Brühgruppe wurde schon ausgebaut und zerlegt. Jetzt ist das Drainageventil dran.
-
Es folgen viele Bilder.
-

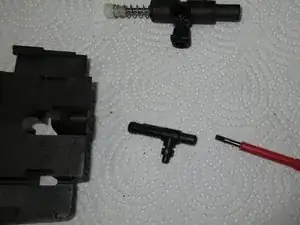

Du benötigst dazu nur einen kleinen Flachschraubendreher.
-
-
-

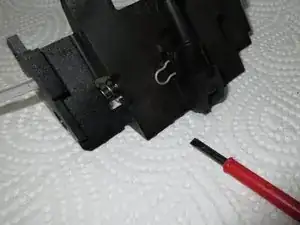

Ziehe die Klammer ab und hole den Zulaufschlauch heraus. Am Ende ist eine Dichtung, oft bleibt sie im Drainageventil hängen. Tausche sie beim Zusammenbau aus.
-
-
-

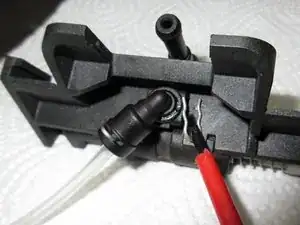

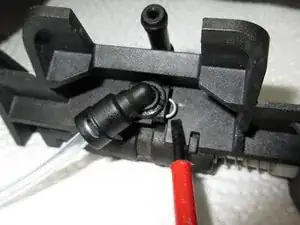

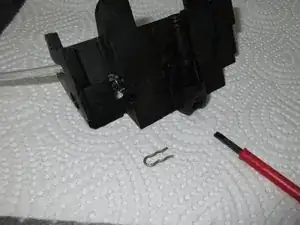

Ziehe die Klammer am Andockstutzen heraus.
-

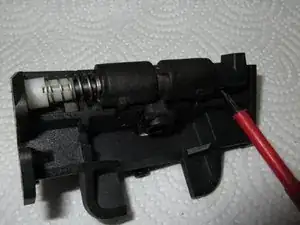

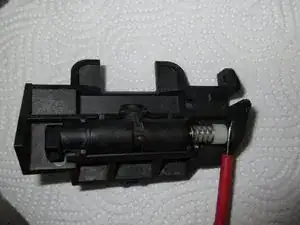

Heble den Ventilkörper heraus. Achte darauf, dass die weiße Kappe aus ihrem Loch herausgleitet.
-

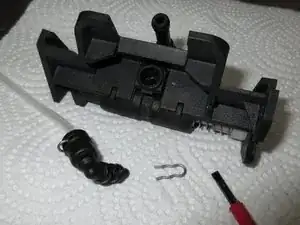

Löse den Andockstutzen ab.
-
-
-

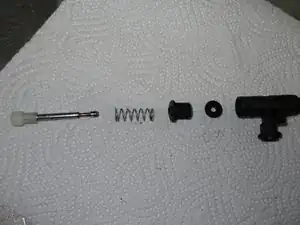

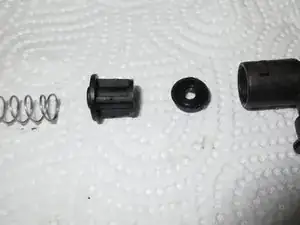

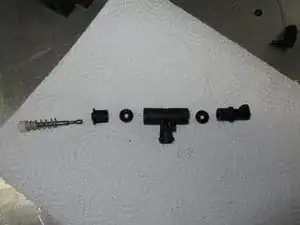

Detailfotos.
-

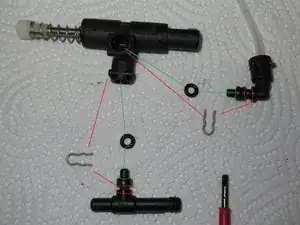

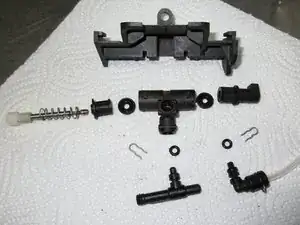

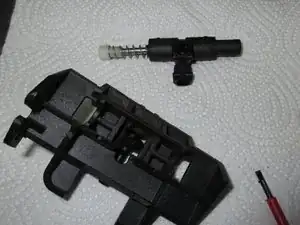

Die Lage der Dichtringe ist in Bild 3 grün markiert.
-

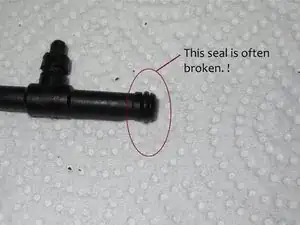

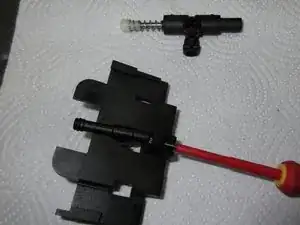

Der Dichtring am Andockstutzen ist in Bild 2 rot markiert. Er ist besonders wichtig. Er ist etwas dünner als die anderen beiden.
-
Die Klammern sind rot markiert.
-
-
-

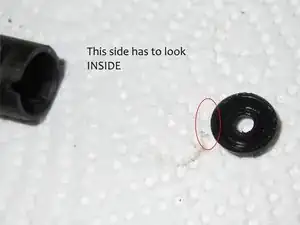

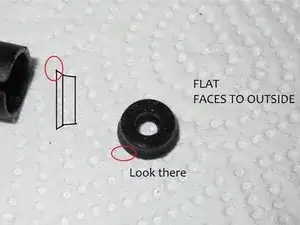

Achte beim Zusammenbau darauf, dass die Lippen der Dichtungen zur Druckseite, also nach innen zeigen, die flache Seite nach außen.
-

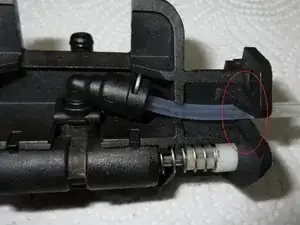

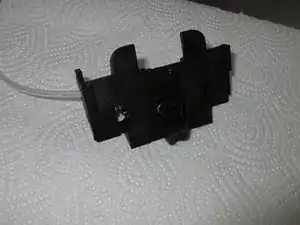

Achte beim Einbau darauf, dass der Druckschlauch durch den Schlitz im Ventilträger verläuft.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
