Einleitung
Das Flowmeter kann verschiedene Fehler haben: häufig ist der dünne Einlasskanal verschmutzt - oder das Wasser stoppt im weiteren Verlauf, z.B. weil der Erhitzer verkalkt ist. Der Sensor kann defekt sein, dann musst du das Flowmeter austauschen. Hier wird gezeigt, wie das Flowmeter ausgebaut, geöffnet und revidiert oder ausgetauscht wird.
Werkzeuge
-
-
Die Anleitung trifft bei fast allen Geräten von Jura und bauähnlichen Geräten von AEG, Krups zu.
-
Hebe den Wassertank heraus.
-
-
-
Drehe die Ovalkopfschrauben mit geeignetem Werkzeug heraus. Wer keines hat muss vorsichtig eine Zange verwenden. Es ist eine gute Idee, sie später durch "normale" Schrauben zu ersetzen.
-
Unter den beiden Deckeln sind zwei Schrauben, meistens TX 15. Drehe sie heraus. Hebe die Oberseite hoch und entferne sie . Sie klemmt manchmal etwas.
-
Schiebe die beiden Seitenteile etwa 1 cm nach hinten, das klemmt häufig. Falls nötig, setze ein Plastikwerkzeug in den Spalt zwischen Vorderseite und den Seitenteilen ein und vergrößere vorsichtig den Spalt. Dann lassen sie sich leicht abnehmen.
-
-
-
Das Flowmeter ist die weiße runde Dose im hinteren Teil des Gerätes. Zum Revidieren muss sie ausgebaut werden, aber das ist nicht schwer.
-

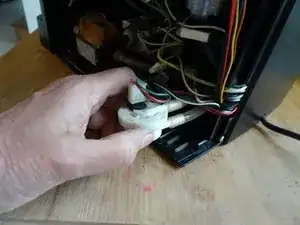

Schiebe die beiden Silikonschläuche vom Flowmeter ab.
-
-
-

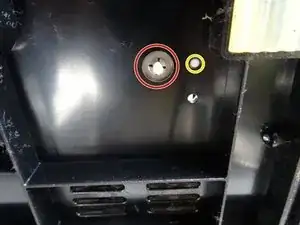

Kippe das Gerät zur Seite, so dass du an die Bodenplatte herankommst. Das Flowmeter hat auf der Unterseite einen Stift, der mit einem Klemmring an der Bodenplatte befestigt ist.
-
Ein zweiter Stift fixiert die Lage des Flowmeters.
-

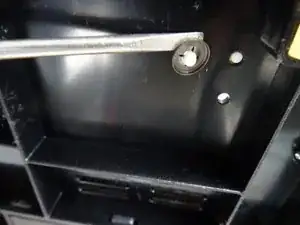

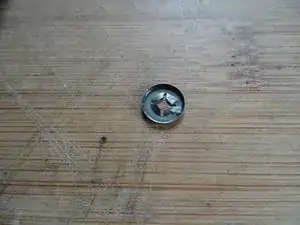

Heble den Klemmring behutsam mit einem Flachschraubendreher ab. Setze beim Hebeln an verschiedenen Stellen an.
-
-
-

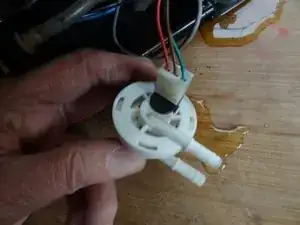

Blase am unteren Stutzen in das Flowmeter hinein. Es muss recht leicht gehen und du solltest hören, wie die Turbine surrt.
-

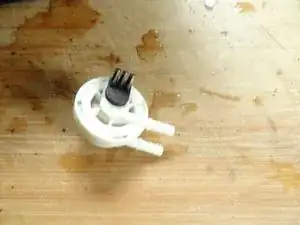

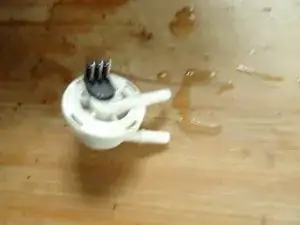

Die obere Hälfte des Flowmeters ist mit einem Bajonettverschluss eingerastet. Drehe den oberen Teil etwas gegen den Uhrzeigersinn.
-

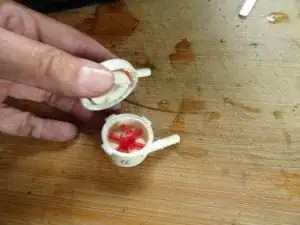

Hebe die oberen Hälfte ab. Achte auf den Dichtring. Die Turbine kann einfach herausgehoben werden.
-
Nun kannst du alles gut reinigen und entkalken. Reinige insbesondere den Eingangsstutzen, z.B. mit einer Nadel. Die Öffnung ist ziemlich eng.
-
Wenn die Turbine jetzt nicht leicht läuft, muss das Flowmeter getauscht werden. Eventuell ist auch der Sensor selbst defekt.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
