Jura Impressa S Modelle Brühgruppe ausbauen

Geschrieben von: VauWeh
  • Kommentare: 2
Jura Impressa S Modelle Brühgruppe ausbauen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

  1. iKjTSjWdZWelhwhC
    iKjTSjWdZWelhwhC
    Tr1qFeUOSeEtR3Hx

    • Vergiss nie, den Netzstecker zu ziehen.

    • Hebe den Pulverschacht heraus

    • Entferne den Deckel des Bohnenbehälters.

    • Entferne alle Kaffeebohnen.

    • Ziehe den Einsteller des Mahlwerks senkrecht nach oben ab.

    • Drehe die vier Torx T15 Schrauben heraus.

    With the Impressa XS 90 there is an additional ground beans funnel that needs to be removed that hides two of the four torx screws

    Ian Channing -

  2. GHC4BQEOd3xBxpbO
    GHC4BQEOd3xBxpbO
    ENDey3nHNSdqPAXo

    • Hebe die Tassenwärmeplatte heraus. Sie lässt sich wie eine Buchseite aufklappen.

    • Unter der Platte befinden sich drei weitere Torx T15 Schrauben. Drehe sie heraus.

  3. CHNhp1KFdPZOx2Mb

    • Nun ist die obere Abdeckung frei. Hebe sie hoch und lege sie zur Seite.

    With the Impressa XS 90 there is an additional cover above the grinder that has wires glued to it that prevents you from taking the top completely off.

    Ian Channing -

  4. NcoCAPPrunA2JpDr
    NcoCAPPrunA2JpDr
    rTyXT4QOSeX2dqRG

    • Ziehe den Drehknopf des Dampfventils nach vorne ab.

    • Die vordere Abdeckung ist mit einer Torx T15 Schraube gesichert. Drehe sie heraus.

  5. iNrlupeJVhSCliDg

    • Nun lässt sich die vordere Abdeckung ein paar Zentimeter weit wie eine Tür aufklappen. Das Scharnier ist links.

  6. LqnPGUUY2vYbHguM

    • Verschiedene Schläuche behindern das weitere Aufklappen der vorderen Abdeckung. Du musst das Tastenfeld des Dampfventils aus der Abdeckung herauslösen.

    • Heble die beiden Rasten oben an der vorderen Abdeckung ein wenig hoch und löse das Tastenfeld oben ab.

    • Hebe das Tastenfeld hoch und ziehe es nach hinten ab. Dabei gleitet das Dampfrohr aus seinem Anschluss heraus.

    • Alle Schläuche können angeschlossen bleiben.

  7. rrtBc3gtHQCaeh2N

    • Ziehe den Silikonschlauch ab, der vom Dampfventil zum Kaffeeauslauf führt. Wenn er mit einem Kabelbinder gesichert ist, musst du diesen vorher erst entfernen.

    • Die vordere Abdeckung ist damit frei und kann aufgeklappt werden.

  8. QuB1ylgDSkWQJkmv
    QuB1ylgDSkWQJkmv
    Rya6lflWh2li16Ln

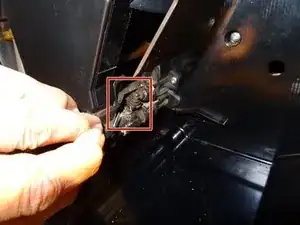

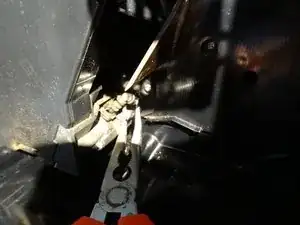

    • Unten an der Brühgruppe strömt das heiße Wasser über einen Druckschlauch mit Winkelanschluss in das Drainageventil ein. Der Anschluss wird mit einer Klammer gesichert.

    • Bei älteren Modellen ist der Schlauch ohne Anschlusswinkel eingesteckt. Es ist beim Zusammenbau knifflig, diesen Schlauch wieder anzuschließen. Wenn du es dir einfacher machen willst, dann kaufe dir diesen Anschlusswinkel nach, er ist nicht teuer.

    • Ziehe die Klammer am Anschlusswinkel des Druckschlauchs heraus.

    • Hebe den Anschlusswinkel nach oben aus dem Drainageventil heraus. Das geht manchmal ein wenig schwer.

    • Der Anschlusswinkel ist mit einem O-Ring abgedichtet. Der Ring bleibt entweder im Anschluss oder am Winkelstück hängen. Tausche ihn beim Zusammenbau aus.

  9. wQtXveTDY1qMZBYA
    wQtXveTDY1qMZBYA
    Gni13Qy3cEPOetv6

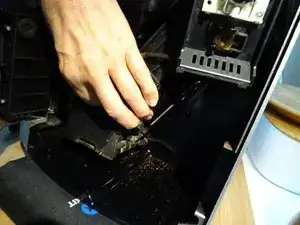

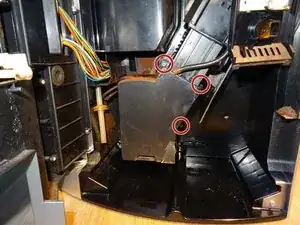

    • Die Brühgruppe ist mit drei Torx T15 Schrauben befestigt. Drehe sie heraus.

    • Nun kann die Brühgruppe herausgeholt werden. Sie ist an der Oberkante noch eingerastet. Ziehe sie zuerst unten vor, bewege sie dann etwas nach unten, so dass sie oben frei wird und hebe sie heraus.

    • Das Zerlegen und Warten der Brühgruppe wird hier beschrieben.

    • Das Zerlegen und Warten des Drainageventils wird hier beschrieben.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
