Einleitung
Das Dampfventil befindet sich hinter dem Drehknopf oben rechts. Mit ihm wird die Entnahme von Dampf und Heißwasser geregelt. Das Ventil kann verschiedene Störungen haben: es kann schwergängig sein, undicht oder verstopft. Oftmals kann man die Fehlfunktion reparieren, eine Dichtung austauschen oder Kalkspuren beseitigen. Dies wird hier gezeigt.
Hinweis: Es gibt verschiedene Modelle dieses Ventils. Eventuell sieht dein Ventil ein bisschen anders aus, das Verfahren ist aber grundsätzlich gleich.
Ersatzteile
-
-
Hebe den Pulverschacht heraus
-
Entferne den Deckel des Bohnenbehälters.
-
Entferne alle Kaffeebohnen.
-
Ziehe den Einsteller des Mahlwerks senkrecht nach oben ab.
-
Drehe die vier Torx T15 Schrauben heraus.
-
-
-
Hebe die Tassenwärmeplatte heraus. Sie lässt sich wie eine Buchseite aufklappen.
-
Unter der Platte befinden sich drei weitere Torx T15 Schrauben. Drehe sie heraus.
-
-
-
Ziehe den Drehknopf des Dampfventils nach vorne ab.
-
Die vordere Abdeckung ist mit einer Torx T15 Schraube gesichert. Drehe sie heraus.
-
-
-
Nun lässt sich die vordere Abdeckung ein paar Zentimeter weit wie eine Tür aufklappen. Das Scharnier ist links.
-
-
-
Heble die beiden Rasten oben an der vorderen Abdeckung ein wenig hoch und löse das Tastenfeld oben ab.
-
Hebe das Tastenfeld hoch und ziehe es nach hinten ab. Dabei gleitet das Dampfrohr aus seinem Anschluss heraus.
-
-
-

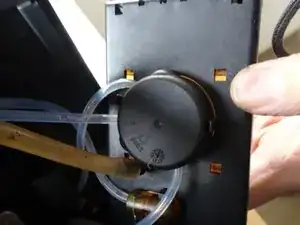

Ziehe den Silikonschlauch ab, der vom Dampfventil zum Kaffeeauslauf führt. Wenn er mit einem Kabelbinder gesichert ist, musst du diesen vorher erst entfernen.
-
Die vordere Abdeckung ist damit frei und kann aufgeklappt werden.
-
-
-

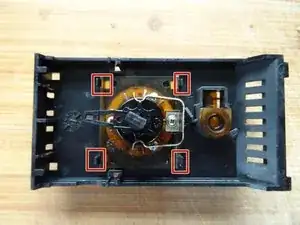

Löse die Klammern an der schwarzen Abdeckung und hebe sie vorsichtig ab.
-

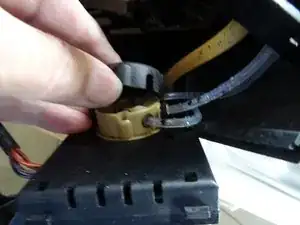

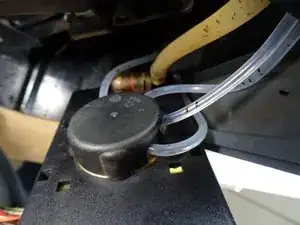

Ziehe alle Schlauchverbindungen heraus. An den Enden befinden sich kleine O-Ringe, eventuell bleiben sie auch im Ventilkörper stecken. Entferne die O-Ringe und ersetze sie beim Zusammenbau durch neue.
-

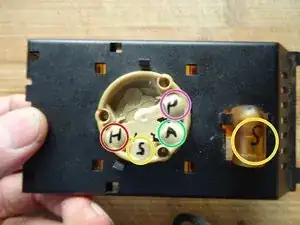

Merke dir genau, wo welcher Schlauch angeschlossen ist, z.B. durch ein Foto, oder markiere die Anschlusstellen. Im dritten Foto sind die Anschlüsse markiert (bei manchen Modellen kann dies auch anders aussehen):
-
H = Heizung
-
S = Dampferzeuger ein
-
S = Dampferzeuger aus
-
A = Abgang Überdruck (Winkelstück)
-
P = Pumpe
-
-
-

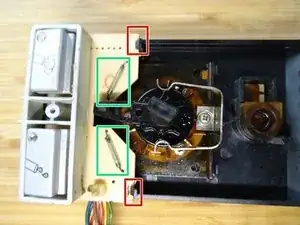

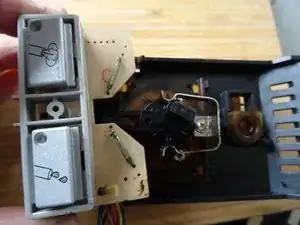

Löse die beiden Rasten an der Tasterplatine.
-
Hebe die Platine sehr vorsichtig an der Unterseite hoch und ziehe sie von der Einheit ab.
-

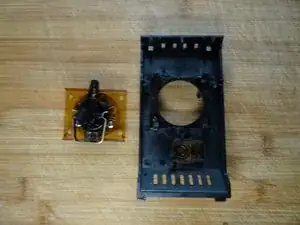

Die Einheit ist frei.
-
-
-

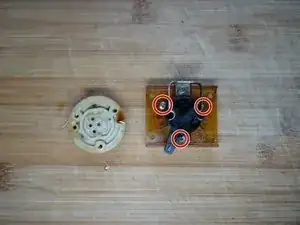

Löse die drei Kreuzschlitzschrauben am schwarzen Ventiloberteil und hebe es ganz langsam nach oben vom Ventilkörper ab.
-
-
-

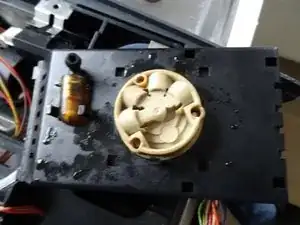

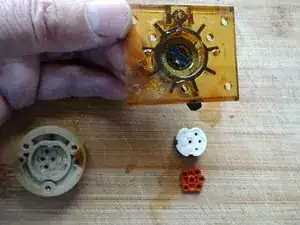

Drehe das Ventiloberteil um. Die Formdichtung wird sichtbar. Achte auf ihren Sitz, so muss sie später wieder im Ventilunterteil sitzen, sonst funktioniert das Ventil nicht.
-

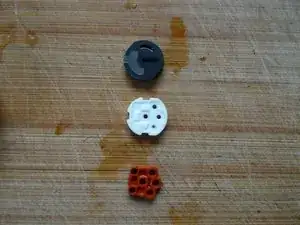

Hebe sehr vorsichtig die Formdichtung und die beiden Keramikscheiben heraus. Merke dir genau die Einbaulage.
-
Nun kannst du alle Teile reinigen. Wenn die Dichtung defekt ist, musst du sie ersetzen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
11 Kommentare
How can i find the right hose connections? I have a Jura S75, and i lost my picture about the connections.
M Hunor -
See 3rd picture in step 9
VauWeh -
I connencted like that, but at the bottom of the brewing unit there is a pipe and the water flushes from that. Maybe i connencted a wrong pipe?
M Hunor -
OK, here are two documents (in german), which will hopefully help:
(1) https://www.yumpu.com/de/document/read/7...
(2)
VauWeh -
Follow the way of the water! The pipe on the bottom of the brewing unit leads into the drainage valve. Normally this is closed and the fresh hot water coming from the ceramic valve via heater flows into the lower piston and changes to coffee. It only opens - the loud "clack" - for a short moment, when the brewing cycle ends for pressure release. Maybe the drainage valve is permanent open?
VauWeh -
Thank you very much! It helped a lot.
Yes, the drainage valve is open and the machine doesnt close. Maybe the problem in the electronics?
M Hunor -
Mmm. Did you open the brewing unit? Perhaps you forgot a spring in the drainage valve.
VauWeh -
I chechked it, but it is on its place. I put the brewing unit in the "basic position". Should I try change this position?
M Hunor -
Without seeing the device, I don't have a good idea. Maybe the drainage magnet is stuck. But why so suddenly?
You did not open the drainage valve and replace the gaskets?
VauWeh -
I made a video about the machine. May you take a look?
Thank you very much!
M Hunor -
The bug seems to be specific. Let's continue the conversation by email: val.wil(replace this)t-online.de
VauWeh -
With the Impressa XS 90 there is an additional ground beans funnel that needs to be removed that hides two of the four torx screws
Ian Channing -
