Jura Impressa S Modelle Entstörfilter tauschen

Die Rückabdeckung ist mit zwei speziellen Schrauben mit ovalem Kopf befestigt. Sie sehen wie Nieten aus, sind aber Schrauben. Ihr Sinn ist wohl nur, uns aus den Maschinen herauszuhalten. Sie lassen sich mit speziellen Bits lösen (erhältlich bei Jurahändlern oder iFixit, auch als Bestandteil von Toolkits), zur Not geht auch ein Spitzzange. Hier eine Anleitung zum Selbstbau.

Drehe die beiden Ovalkopfschrauben am unteren Rand der Rückabdeckung heraus.

Hebe den Deckel nach oben heraus.

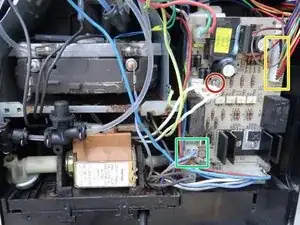

Der Entstörfilter befindet sich oben links unter der Hauptplatine.

Löse die einzelne Kreuzschlitzschraube, mit der die Platine befestigt ist.

Ziehe vorsichtig die lange Steckerleiste rechts oben ab.

Ziehe den Anschluss des Entstörfilters links unten ab.

Hebe die Platine etwa 5 mm hoch. Hole sie dann vorsichtig heraus. Klappe sie zur linken Seite hin.

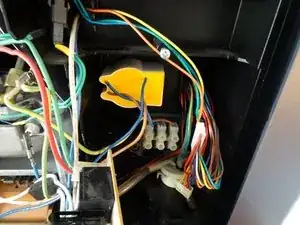

Der Filter ist durch eine Schwalbenschwanzverbindung in der schwarzen Trägerplatte befestigt. Um den Entstörfilter herauszuholen, musst du ihn etwa einen Zentimeter nach rechts schieben. Er wird von Rasten festgehalten, diese muss du wegdrücken.

Hebe den Filter vorsichtig aus der Trägerplatte heraus.

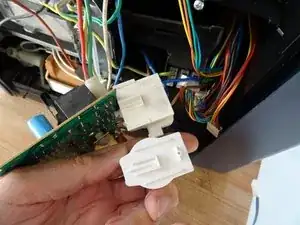

Im Bild ist oben der alte Filter, unten das Ersatzteil zu sehen. Die neue Version sieht etwas anders aus, passt aber. An beiden Versionen ist die Schwalbenschwanzführung zu erkennen, mit der er festgehalten wird.

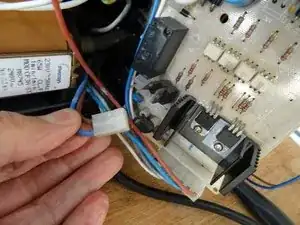

Löse alle Anschlüsse des Filters und entferne ihn von der Maschine.

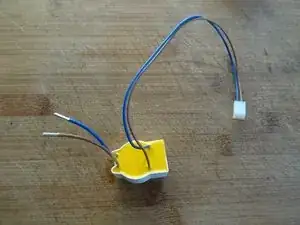

Schließe den neuen Filter wieder an.

Setze den Filter ein und schiebe ihn nach links. Damit er nicht wieder herausrutscht, kannst du ihn auf der rechten Seite mit einem Klebeband festkleben.
