Einleitung
Wie bei fast allen Kaffeeautomaten kann sich auch bei den S-Modellen von Jura der Kaffeeauslauf mit Kaffeefett zusetzen. Dann kommt kein Kaffee mehr aus den Düsen, sondern läuft nebendran vorbei, oder nur eine der Düsen ist offen. Du kannst versuchen, die Düsen mit einem Pfeifenputzer zu reinigen, aber das ist keine gute und dauerhafte Lösung.
Eine Revision und Reinigung ist nicht allzu schwierig. Das Gerät muss dazu geöffnet werden.
-
-
Hebe den Pulverschacht heraus
-
Entferne den Deckel des Bohnenbehälters.
-
Entferne alle Kaffeebohnen.
-
Ziehe den Einsteller des Mahlwerks senkrecht nach oben ab.
-
Drehe die vier Torx T15 Schrauben heraus.
-
-
-
Hebe die Tassenwärmeplatte heraus. Sie lässt sich wie eine Buchseite aufklappen.
-
Unter der Platte befinden sich drei weitere Torx T15 Schrauben. Drehe sie heraus.
-
-
-
Ziehe den Drehknopf des Dampfventils nach vorne ab.
-
Die vordere Abdeckung ist mit einer Torx T15 Schraube gesichert. Drehe sie heraus.
-
-
-
Nun lässt sich die vordere Abdeckung ein paar Zentimeter weit wie eine Tür aufklappen. Das Scharnier ist links.
-
-
-
Heble die beiden Rasten oben an der vorderen Abdeckung ein wenig hoch und löse das Tastenfeld oben ab.
-
Hebe das Tastenfeld hoch und ziehe es nach hinten ab. Dabei gleitet das Dampfrohr aus seinem Anschluss heraus.
-
-
-

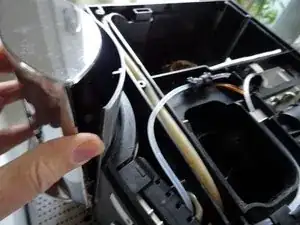

Ziehe den Silikonschlauch ab, der vom Dampfventil zum Kaffeeauslauf führt. Wenn er mit einem Kabelbinder gesichert ist, musst du diesen vorher erst entfernen.
-
Die vordere Abdeckung ist damit frei und kann aufgeklappt werden.
-
-
-
Drehe die Maschine mit der Rückseite zu dir und schiebe den Kaffeeauslauf so weit wie möglich nach oben.
-

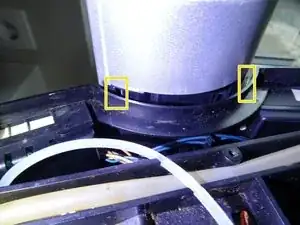

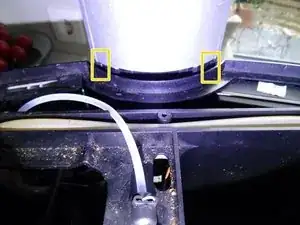

Direkt über dem oberen Rand des Gehäuses sind zwei Öffnungen auf der Rückseite des Kaffeeauslaufs. Darin siehst du zwei Rasten. Drücke die Rasten vorsichtig nach innen, dann kannst du die Abdeckung des Kaffeeauslaufs ablösen.
-
-
-

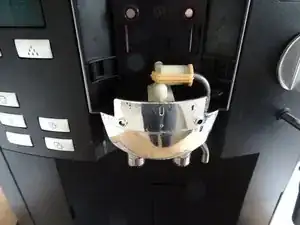

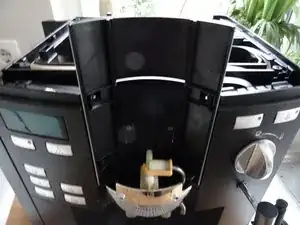

Öffne die Vorderseite wie eine Tür.
-

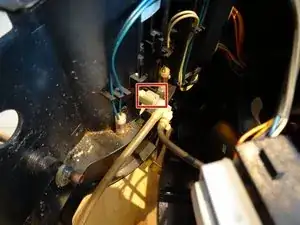

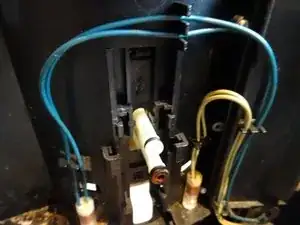

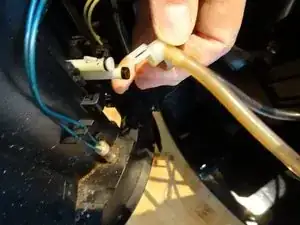

Die Zuleitungen sind über ein Winkelstück verbunden. Am Winkelstück ist oben eine Raste. Biege die Raste vorsichtig hoch und ziehe das Winkelstück heraus. Beim ersten Mal klemmt es eventuell ein bisschen.
-
-
-

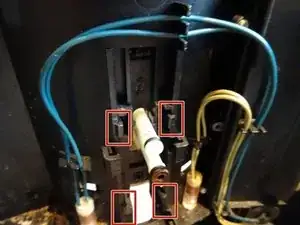

Der Kaffeeauslauf ist noch mit vier Rasten eingeclipst. Drücke die vier Rasten vorsichtig nach innen - das geht recht schwer - und hebe den Kaffeeauslauf nach vorne heraus.
-
-
-

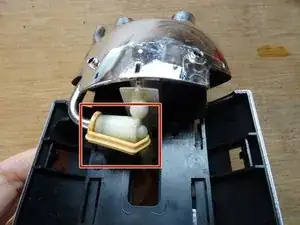

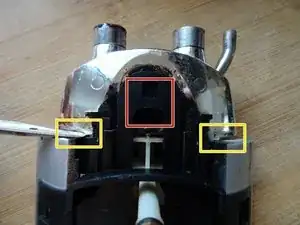

Der Verteiler ist mit einer Raste gesichert. Hebe die Raste vorsichtig mit einem Metallspatel an.
-

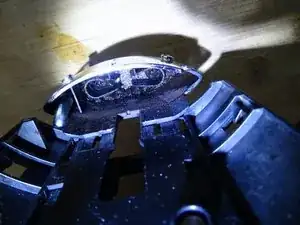

Setze ein Hebelwerkzeug in den Spalt zwischen Verteiler und Kaffeeauslauf. Heble den Verteiler abwechselnd links und rechts behutsam etwa 8 mm weit heraus.
-
-
-

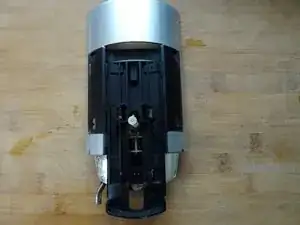

Drehe den Kaffeeauslauf um. Zum Reinigen muss der innere Kaffeezulauf entfernt werden.
-
Bei diesem Modell ist noch ein Metallrohr für das Teewasser eingesteckt. Löse zuerst die Kunststoffsicherung, ziehe dann das Rohr mit wackelnden Bewegungen vorsichtig heraus.
-

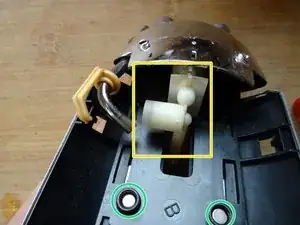

Der innere Kaffeezulauf ist noch eingeclipst. Löse die Raste und hebe ihn heraus.
-

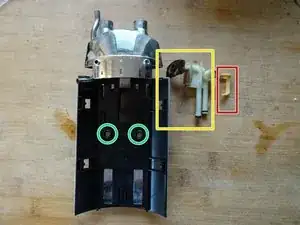

Achte auf die Magnete, die als Bremse am Gleitblech wirken. Verliere sie nicht.
-
-
-
Du kannst den Verteiler ganz abziehen, unbedingt nötig ist es nicht. Reinige alle Teile gut oder tausche aus, wenn etwas beschädigt ist.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
With the Impressa XS 90 there is an additional ground beans funnel that needs to be removed that hides two of the four torx screws
