Jura Z Modelle Auslassventile revidieren

Geschrieben von: VauWeh
  • Kommentare: 2
Jura Z Modelle Auslassventile revidieren

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

Keine Schätzung

Einleitung

Jura Z Modelle haben zwei Auslassventile. Diese Ventile müssen öfter kontrolliert werden. Der Ventilstempel bricht oft ab und der Stößel bleibt dann hängen. Die Dichtungen altern mit der Zeit. Abhilfe schafft ein neuer Stößel, am Besten aus Metall.

  1. FwKlEAJaADuD2aA6

    • Ziehe den Netzstecker!

    • Entferne alle Anbauteile: Wassertank, Tropfschale, Aramomadeckel.

  2. rGN5SMg2lk1bSrhW
    rGN5SMg2lk1bSrhW
    rdSSeyYnbtYKIEF1
    2JNPDZiJwGfnwZoP

    • Drehe die Maschine mit dem Rückseite zu dir.

    • Das Jurazeichen muss entfernt werden, verdrehe es dazu einige Millimeter gegen den Uhrzeigersinn.

    • Wenn das schwer geht, hilft ein Saugheber.

    • Hebe das Jurazeichen heraus.

    Ich musste bei einer Impressa Z9 das Emblem gegen den Uhrzeigersinn drehen um es zu lösen.

    Arne Staats -

  3. cCce1bEjrGlXCZy3
    cCce1bEjrGlXCZy3
    GroKyfWXVgZAfFmW

    • Unter dem Jurazeichen befinden sich zwei Schrauben mit einem Ovalkopf. Sie müssen herausgedreht werden.

    • Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt (Bild 2). Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange. Jura will uns aus unseren eigenen Maschinen heraushalten!

  4. PpEOmOOCDrItpmqR
    PpEOmOOCDrItpmqR
    LxaeHweHjBMwJ3Rp

    • Drücke die Rückwand etwas nach unten und nimm sie ab.

  5. 6THnSSBH4uwKdDMs

    • Ziehe das - von vorne gesehen -rechte Seitenteil nach hinten und nimm es ab.

    • Das klemmt manchmal ein bisschen.

    In Schritt „5“ fehlt der Hinweis auf die noch zu entfernende Schraube unten am vorderen Teil der Seitenwand.

    graefinvveldenz -

  6. uUQvhULQYKBJWAGa
    uUQvhULQYKBJWAGa
    MTJrPqLUwTkSJwrm
    SpMB3PfDnkQiFKSP

    • In diesem Schritt sollst du die Schrauben des linkenSeitenteils entfernen, das Seitenteil selbst wird aber erst nach dem Ausbau der oberen Abdeckung entnommen.

    • Drehe die Torx T15 Schraube an der Vorderwand des Seitenteils heraus.

    • Im Seitenteil befindet sich ein Deckel über der Brühgruppe. Der Deckel ist oben mit zwei Ovalkopfschrauben befestigt. Drehe sie heraus und entnimm den Deckel.

    • Die Brühgruppe wird sichtbar.

  7. WykR1Hedb1cDQOy5
    WykR1Hedb1cDQOy5
    cwiSAo5aKy6wjXpa
    1NIJSWXTB5cEpZkl

    • In diesem Schritt soll die obere Abdeckung entfernt werden.

    • Entferne den Pulverschacht und alle Kaffeebohnen.

    • Die Abdeckung ist mit drei Torx T15 Schrauben befestigt. Du findest sie leicht unter den Abdeckungen, auch der kleinen Abdeckung links hinten.

    • Drehe auch die beiden Kreuzschlitzschrauben am Bohnenbehälter heraus und entnimm den Bohnenbehälter.

    • Du kannst die Schrauben auch drin lassen, dann bleibt der Bohnenbehälter fest in der oberen Abdeckung.

    • Hebe die Abdeckung nach oben heraus.

    • Das klemmt manchmal ein bisschen. Du kannst mit einem Plastiköffnungswerkzeug vorsichtig hebeln.

    • Der Deckel des Bohnenbehälters wird von einem kleinen starken Magneten festgehalten, der lose aufliegt. Er liegt entweder in der grün markierten Vertiefung, oder er bleibt am Bohnenbehälter hängen. Achte darauf, dass er nicht verloren geht!

  8. DrLCZ2PuVsps3SQX
    DrLCZ2PuVsps3SQX
    4ttktU4BpQTphYdT

    • Ziehe das linke Seitenteil nach hinten und nimm es ab.

    • Hinweis: das linke Seitenteil kann bei vielen Reparaturen auch dran bleiben.

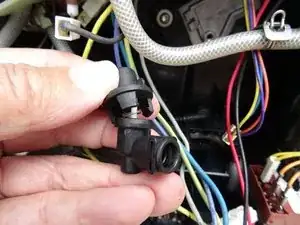

  9. pKFhgftV3HjrLAM5
    pKFhgftV3HjrLAM5
    qCUdBrq5HGJcnSbW

    • Ziehe die Klammer am unteren Auslassventil heraus.

    • Schiebe das untere Auslassventil vorsichtig nach links, so dass der Druckschlauch herauskommt. Achte auf den O-Ring. Er bleibt entweder im Ventil oder auf dem Schlauchende stecken. Ersetze ihn beim Zusammenbau durch einen neuen.

    • Hebe das Ventil heraus. Die beiden Schläuche links können dranbleiben.

    • Der Deckel oben am Ventil wird von drei Rasten gehalten. Löse die drei Rasten behutsam mit dem flachen Ende eines Spatels und hebe den Deckel gerade nach oben.

    • Hebe die Feder und den Ventilstößel vorsichtig heraus. Achte auf die Reihenfolge für den späteren Zusammenbau.

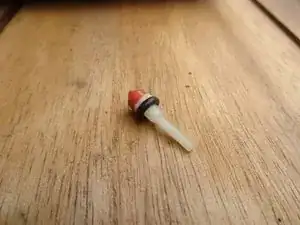

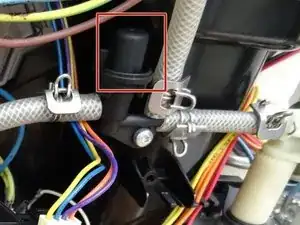

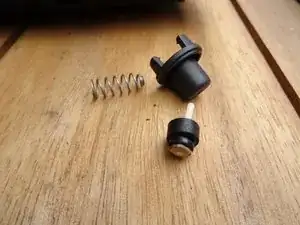

  10. oPxX1CcafwYUirbY
    oPxX1CcafwYUirbY
    DJNcrvIqDDTnHPMt
    DLPb35iVVEYWJYcs

    • Öffne in gleicher Weise den Deckel am oberen Auslassventil.

    • Hole behutsam den Ventilstempel heraus.

    • Bei diesem Gerät waren beide Ventilstempel gebrochen. Sie wurden durch neue ersetzt. Hier ist das Kunststoffmodell gezeigt, aber ein Ventilstempel aus Metall geht nie mehr kaputt.

    • Wenn der Stempel noch gut ist, genügt es, neue Dichtungen einzubauen. Bestreiche die Dichtungen dünn mit lebensmittelechtem Silikonfett.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
