Jura Z Modelle Motor tauschen

Geschrieben von: VauWeh

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Der Antriebsmotor ist nur mit zwei Schrauben befestigt und kann leicht ausgebaut und getauscht werden.

Drehe die Maschine mit dem Rückseite zu dir.
Das Jurazeichen muss entfernt werden, verdrehe es dazu einige Millimeter gegen den Uhrzeigersinn.
Wenn das schwer geht, hilft ein Saugheber.
Hebe das Jurazeichen heraus.

Ich musste bei einer Impressa Z9 das Emblem gegen den Uhrzeigersinn drehen um es zu lösen.

Unter dem Jurazeichen befinden sich zwei Schrauben mit einem Ovalkopf. Sie müssen herausgedreht werden.
Diese Schrauben haben einen ovalen Kopf, der sie wie Nieten aussehen lässt (Bild 2). Man braucht zum Öffnen einen speziellen Schlüssel oder das Bit von iFixit. Hier eine Anleitung zum Selbstbau. Zur Not geht es auch mit einer Spitzzange. Jura will uns aus unseren eigenen Maschinen heraushalten!

In Schritt „5“ fehlt der Hinweis auf die noch zu entfernende Schraube unten am vorderen Teil der Seitenwand.

In diesem Schritt sollst du die Schrauben des linkenSeitenteils entfernen, das Seitenteil selbst wird aber erst nach dem Ausbau der oberen Abdeckung entnommen.
Drehe die Torx T15 Schraube an der Vorderwand des Seitenteils heraus.
Im Seitenteil befindet sich ein Deckel über der Brühgruppe. Der Deckel ist oben mit zwei Ovalkopfschrauben befestigt. Drehe sie heraus und entnimm den Deckel.
Die Brühgruppe wird sichtbar.

In diesem Schritt soll die obere Abdeckung entfernt werden.
Entferne den Pulverschacht und alle Kaffeebohnen.
Die Abdeckung ist mit drei Torx T15 Schrauben befestigt. Du findest sie leicht unter den Abdeckungen, auch der kleinen Abdeckung links hinten.
Drehe auch die beiden Kreuzschlitzschrauben am Bohnenbehälter heraus und entnimm den Bohnenbehälter.
Du kannst die Schrauben auch drin lassen, dann bleibt der Bohnenbehälter fest in der oberen Abdeckung.
Hebe die Abdeckung nach oben heraus.
Das klemmt manchmal ein bisschen. Du kannst mit einem Plastiköffnungswerkzeug vorsichtig hebeln.
Der Deckel des Bohnenbehälters wird von einem kleinen starken Magneten festgehalten, der lose aufliegt. Er liegt entweder in der grün markierten Vertiefung, oder er bleibt am Bohnenbehälter hängen. Achte darauf, dass er nicht verloren geht!

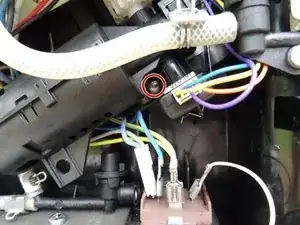

Der Antriebsmotor ist mit zwei Torx T20 Schrauben befestigt.
Drehe die beiden Schrauben heraus.

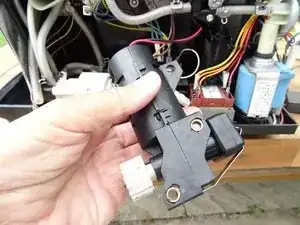

Hole den Motor heraus.

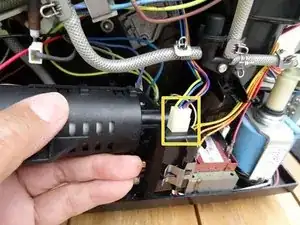

An der Motorwelle befindet sich der Encoder, der die Umdrehungen zählt. Ziehe den Stecker vom Encoder ab

Der Motor ist nur noch mit zwei Kabeln angeschlossen. Wenn du ihn ganz austauschen willst, musst du den Kabeln folgen und sie abtrennen. Du kannst sie auch durchschneiden und verlöten, achte aber auf eine gute Isolierung, z.B. mit Schrumpfschlauch.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
