Kenwood Chef Antriebszahnrad tauschen

Geschrieben von: Dominik Kübelsbeck
  • Kommentare: 12
Kenwood Chef Antriebszahnrad tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

1 Stunde

Einleitung

  1. RPftKAPhNNL1P4jS

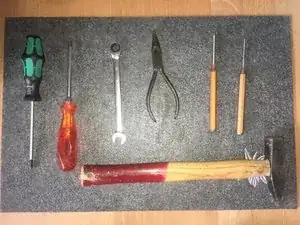

    • Werkzeug bereitstellen

  2. fAPyysg1S3WxaOgJ

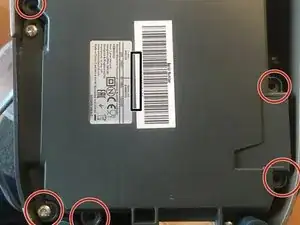

    • Entferne fünf Schrauben TX20 auf der Geräteunterseite und nimm die Bodenplatte ab.

  3. CjUUJT4wrTh1iAoD
    CjUUJT4wrTh1iAoD
    Xp6BJMpvRdvCMfig

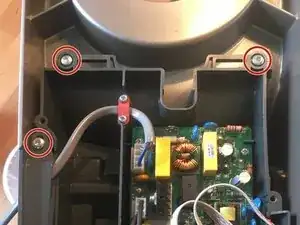

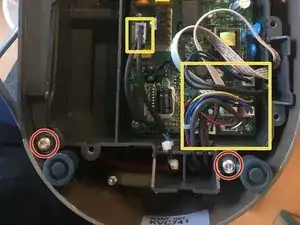

    • Stecke neun Kabel ab.

    • Entferne die Schrauben der Elektronikbox.

    • Entferne die Elektronikbox.

  4. hNTksX2JLvXZwCOf
    hNTksX2JLvXZwCOf
    CXdRSY22AHfxcLNv
    To6RBEAG1QKaqYC6

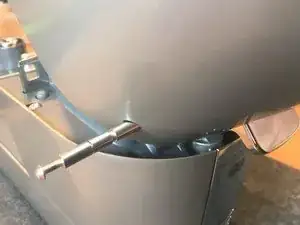

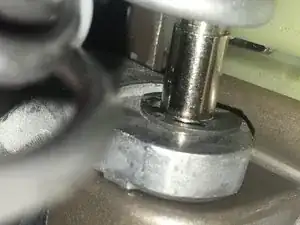

    • Bringe das Gerät in die "aufgeklappte" Stellung.

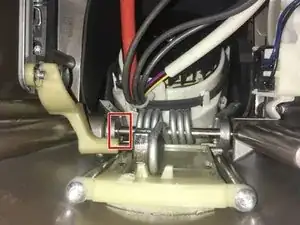

    • Entferne die Sicherungsscheibe vom Metallstift des Gelenks.

    • Entferne den Metallstift und nimm den Standfuß ab.

  5. xWJhenY1xrL2BCbS
    xWJhenY1xrL2BCbS
    wMoJbNmQAsAjGyPg
    RP3aMcbZNOubIngY

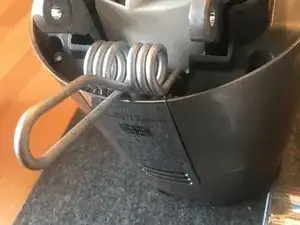

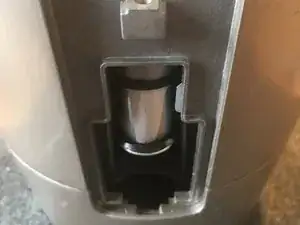

    • Ziehe die Feder heraus.

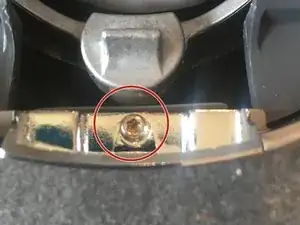

    • Löse die Schraube.

    • Klipse die Design Plate ab.

  6. VwsOvTYgSQkBZAtn
    VwsOvTYgSQkBZAtn
    IvE2X4mBfaarwnkY
    HYJAuwfRelAcl5vU

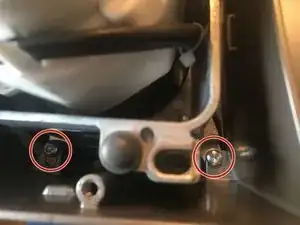

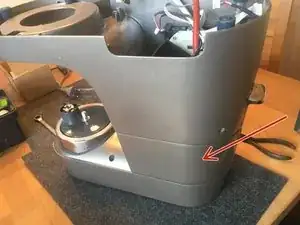

    • Entferne vier Schrauben TX20.

    • Nimm die Verkleidung ab.

    Ich hatte Probleme, den Lichtschalter wieder anzuschließen. Das Kabel ist wirklich knapp.

    Habe dann die Motorabdeckung wieder gelöst, und das Kabel einfach nachgezogen.

    Genau so weit, dass das andere Kabel aus dem Arm am Ende gleich lang ist.

    Und dann ging es problemlos.

    Rainer Jourdan -

  7. e4KhKuD11jjftxaK
    e4KhKuD11jjftxaK
    IspWElWPsJ15mH1v
    A3ERib5XknqB2SVP

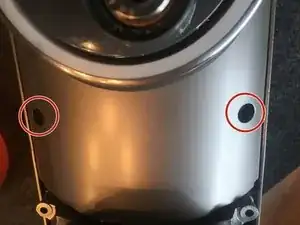

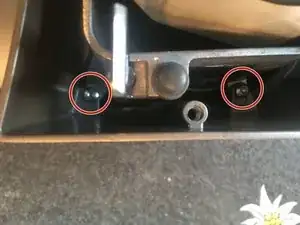

    • Entferne zwei Schrauben TX20.

    • Nimm die Oberschale ab. Achtung: das Verbindungskabel zwischen der Oberschale und dem Unterteil ist kurz.

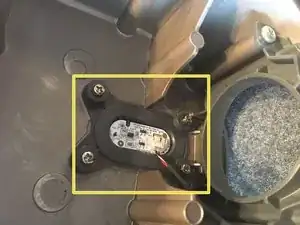

    • Schraube die Baugruppe "Licht ein/aus" ab und trenne sie von der Oberschale.

  8. nUoZEoGiCVwUnTRy

    • Entferne drei Schrauben SW10 mit ihren Unterlegscheiben.

    • Nimm das Gehäuse ab.

  9. Vblo3rZrAnJuRPRW

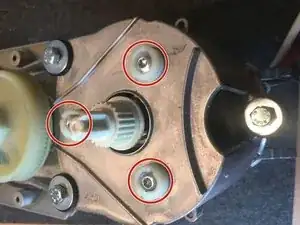

    • Entferne drei Schrauben TX20 zusammen mit den Plastik-Abstandshaltern.

  10. 6GLl1H6fJ5mfXWHG
    6GLl1H6fJ5mfXWHG
    qcCZdIp5SVGPMeDC
    sDTrKuWjtAhkK4LL

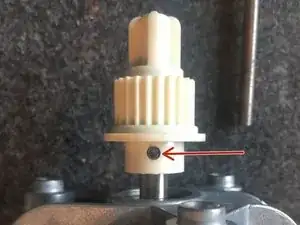

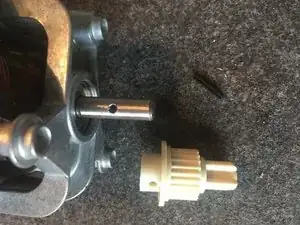

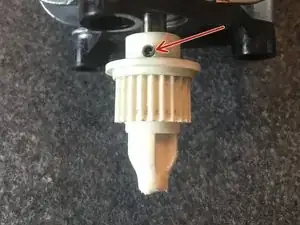

    • Entferne den Stift mit einem Durchschlag. (Achtung: Benutze ein Gegenlager, damit die Schläge nicht so stark auf die Motorwelle wirken)

    • Das Antriebszahnrad ist frei.

    • Achte beim Eintreiben des Sicherungsstifts wieder auf ein Gegenlager.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
