Einleitung
Zerlegen des Getriebes, um das Planetengetriebe SER1018 zu ersetzen.
-
-
Löse die Sechskantmutter.
-
Ziehe den Planetenantrieb gerade ab.
-

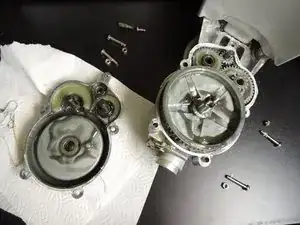

Löse dieTorxschrauben, welche den Gehäuseboden halten.
-
-
-
Löse die Schrauben und nimm die Kunstoffteile ab.
-
Die Kunststoffteile sind unterschiedlich.
-
Die Schrauben sind nicht metrisch.
-
-
-
Drehe drei Torx-Schrauben heraus.
-
Hebe den Gehäusedeckel ab.
-

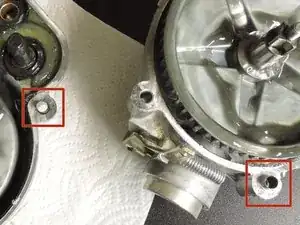

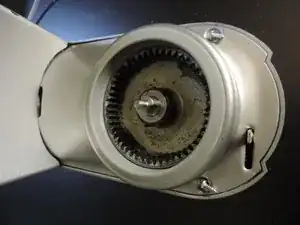

Achte auf den weißen Gummipuffer (rote Markierung).
-
-
-
Falls das Kunststoffantriebsrad im obigen Schritt entfernt wurde, kann der nächste Schritt übersprungen werden.
-

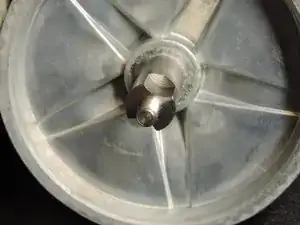

Die durch das Kunststoffantriebsrad verdeckte Tx20 Schraube zu lösen ist sehr knifflig.
-
Es war mir nicht möglich das Kunststoffantriebsrad abzuziehen.
-
Wer auf Risiko gehen will, kann ein Loch in das Kunststoffantriebsrad bohren. Ich hatte jedoch nicht den Mut dazu.
-
Ich habe mir ein Spezialwerkzeug angefertigt -> Siehe nächster Schritt.
-
-
-

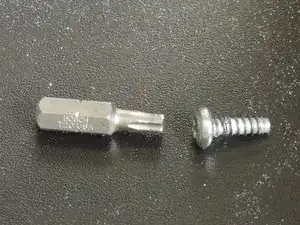

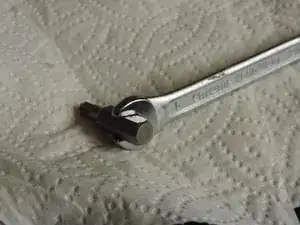

Habe einen 6 mm Gabelschlüssel bearbeitet damit er mit dem Tx20-Bit formschlüssig ist.
-

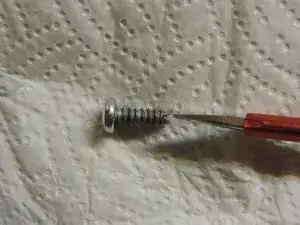

Nach dem Ausbau wurde ein Schlitz in die Schraube geschnitten, so ließ sie sich leichter montieren.
-
-
-

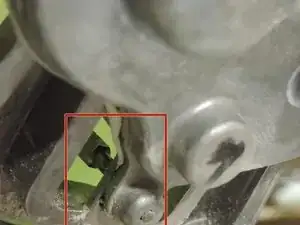

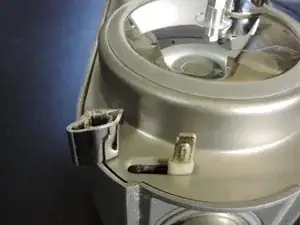

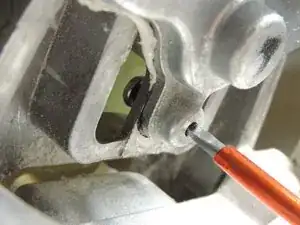

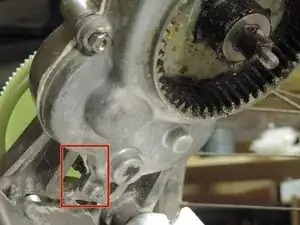

Entferne die Führungen (rot markiert). Sie können nach dem Schließen des Gehäuses eingesetzt werden.
-

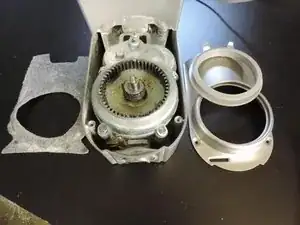

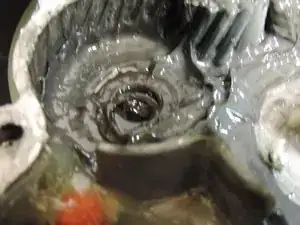

Nimm die Dichtung ab. Ich habe sie beim Zusammenbau mit normalem Sanitärsilikon ersetzt.
-
-
-

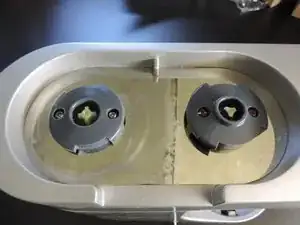

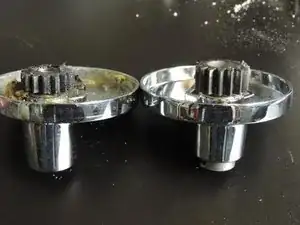

Das alte Planetengetriebe ist am kreuzförmigen Antrieb erkenntlich.
-

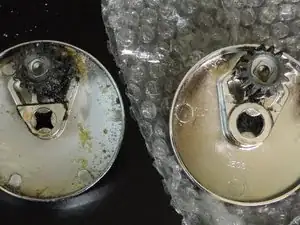

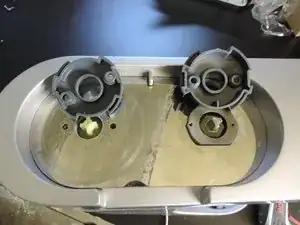

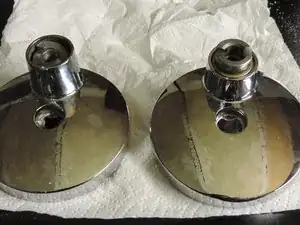

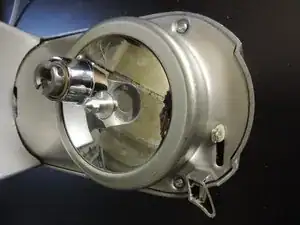

Das Neue hat einen Bajonettverschluss. Die Besen und Knethaken befinden sich jedoch an der selben Position gegenüber der Rührschüssel und passen hinein.
-
Die Zahnraddicke scheint keinen Einfluss zu haben.
-
-
-
Cod. SER1018: Etikette vom Plastikbeutel welcher die drei Ersatzteile beinhaltet.
-
Aufkleber des Planetengetriebes.
-

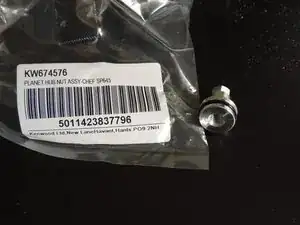

6-Kantmutter: Etikette und Teil.
-
-
-

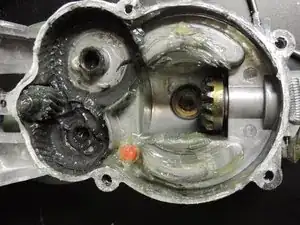

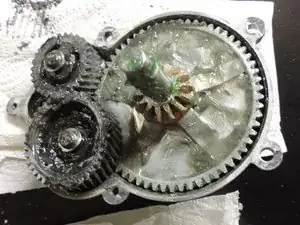

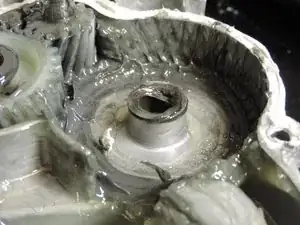

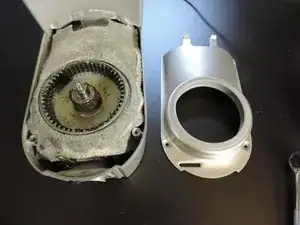

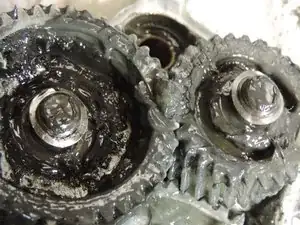

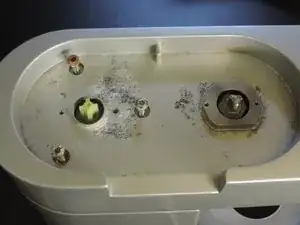

Es befindet sich viel Fett im Gehäuse. Fette die zu schmierenden Teile.
-
Erneuere die Dichtung (siehe Schritt 8).
-

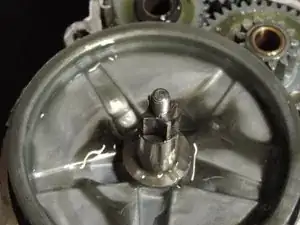

Stelle die Maschine aufrecht auf die Füsse und bringe den Arm in die horizontale Position. Bei angehobenem Arm fällt die Welle vom langsamen Antrieb heraus.
-
Schiebe gefühlvoll den unteren Teil in den oberen Teil ein.
-
Beim Zerlegen waren die Schrauben lose. Deshalb wurden sie mit einem Tropfen Schraubensicherung gesichert.
-
Setze die Führungen in die richtigen Stellen ein.
-
Ab Schritt 6 in umgekehrter Reihenfolge weitermachen um das Gerät zusammenzubauen.
