KitchenAid KSM150PSER Platine der Drehzahlregelung austauschen

Geschrieben von: Richa Gadgil

Kommentare: 3

KitchenAid KSM150PSER Platine der Drehzahlregelung austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

25 Minuten

Einleitung

Wenn sich die Drehzahl nicht mehr regulieren lässt, hilft vielleicht ein Austausch der Platine der Drehzahlregelung. Hier erfährst du, wie das geht.

Werkzeuge

Schritt 1

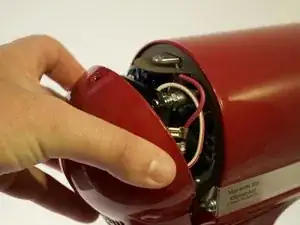

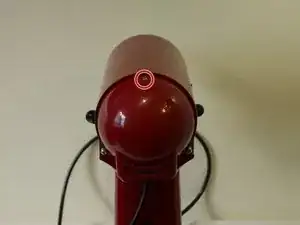

Entferne die 10 mm Kreuzschlitzschraube #2 an der Rückseite.
Der rückseitige Deckel ist damit frei. Ziehe ihn ab und entferne ihn.

Schritt 2

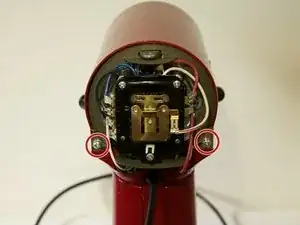

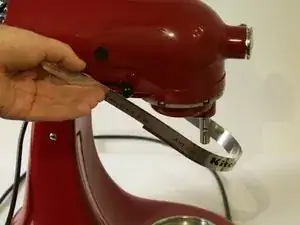

Entferne die beiden 5 mm Kreuzschlitzschrauben #2, welche das umlaufende Zierband am Gehäuse befestigen.

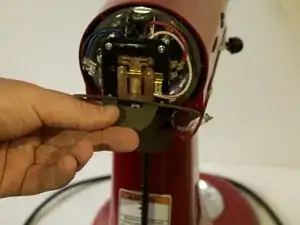

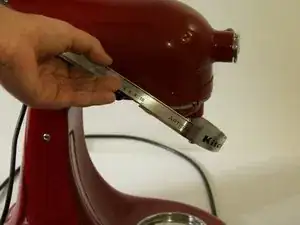

Fasse das Zierband an beiden Seiten an und ziehe es nach vorne ab.

Schritt 3

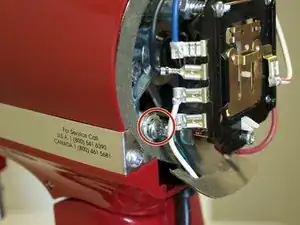

Drehe die 12 mm Kreuzschlitzschraube #2 heraus, welche den Schutzleiter am Gehäuse befestigt.

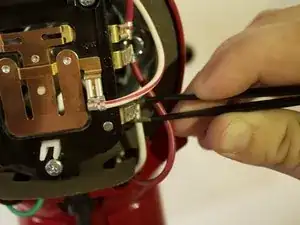

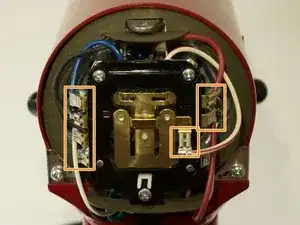

Ziehe die Stecker an den Kabeln zur Platine der Drehzahlregelung mit einer Pinzette oder einer Zange ab.

Schritt 4

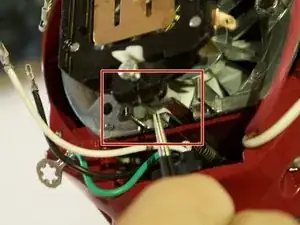

Entferne die Dichtung auf der Rückseite der Maschine. Hake dann die Feder an der Unterseite des Geschwindigkeitsreglers mit einer Pinzette aus, ziehe sie zurück und von der Leiterplatte ab.
Nimm einen Lappen oder ein Tuch und hake die Feder daran fest, so dass sie nicht mehr ins Innere der Maschine zurückspringen kann.

Schritt 5

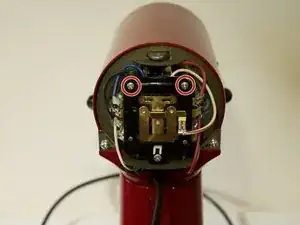

Drehe die beiden Einstellschrauben mit einem Kreuzschlitzschraubendreher #2 heraus.

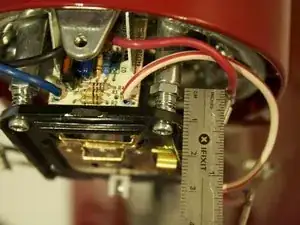

Bevor du sie herausschraubst, musst du ein Lineal nehmen und nachmessen, wie tief sie eingeschraubt sind. Durch diese Schrauben wird die Drehzahl des Motors festgelegt. Wenn sie später nicht wieder genauso befestigt werden, läuft der Motor nicht mit der richtigen Drehzahl.

What is the default measurement for the screws? I didn’t know I had to do this and already messed around with the screws.

Nicole Jensen - 12/06/20

Problem was that lever would not stay in off position without finger pressure and motor would run as soon as plugged in. In shifting the lever,I noticed a slight variation in the grey fork gizmo that protrudes above the bottom screw. That screw protruded 9/32”. I tightened it to 6/32’ and lever turns off the motor.

David L Kline - 31/01/21

Schritt 6

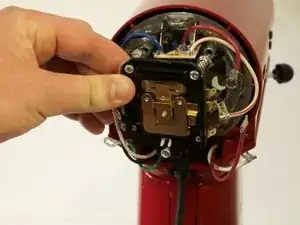

Die Platine der Drehzahlregelung kann nun nach hinten abgezogen werden.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Richa Gadgil

Mitglied seit: 24/01/18

256 Reputation

Ein Kommentar

Thanks for this, but a quick question, when the mixer is switched off, the metal bar on the back of the speed plate at the bottom, is that supposed to rest on the two prongs that stick out towards the bottom of the inside of the mixer? Thanks.

Mark R (dflipb) - 22/01/19
