KitchenAid Professional 600 Kegelrad austauschen

Geschrieben von: Luke
  • Kommentare: 13
KitchenAid Professional 600 Kegelrad austauschen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

Keine Schätzung

Einleitung

Das Kegelrad greift in das Schneckenrad ein und treibt die Antreibswelle an.

  1. fbmOcR1Nv425QUqh

    • Drehe die Kreuzschlitzschraube #2 heraus, welche das silberfarbene Zierband festhält.

    • Entferne das Zierband.

  2. ZCMIIPP1eoaPPXvx

    • Jetzt werden weitere vier Kreuzschlitzschrauben #2 sichtbar. Drehe sie heraus.

    • Auf dem Bild sind nur zwei zu sehen, die restlichen zwei sind auf der gegenüberliegenden Seite.

  3. HrJKZjfMarTMmBHX

    • Hebe die obere Abdeckung hoch, um an die inneren Bauteile zu gelangen.

    • Normalerweise sollte sich die obere Abdeckung leicht abheben lassen. Eventuell hilft ein fester Schlag mit der Hand von hinten. Sie sollte dann etwa 1 cm nach vorne rutschen. Schiebe sie dann wieder zurück, dann sollte sie sich abheben lassen.

  4. IQCiZubTKxHaFwmc

    • Entferne die vier Kreuzschlitzschrauben #2, welche den schwarzen Gehäusedeckel befestigen.

    • Auf dem Bild ist nur eine Schraube zu sehen. Die anderen drei sind rund um den schwarzen Gehäusedeckel platziert.

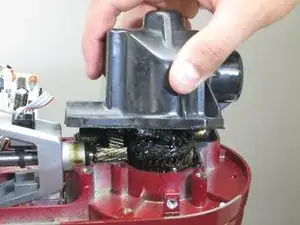

  5. wUIy4YqJOc6II1dj

    • Nimm den schwarzen Gehäusedeckel ab.

  6. xvyEV3ANDLWgpiGH
    xvyEV3ANDLWgpiGH

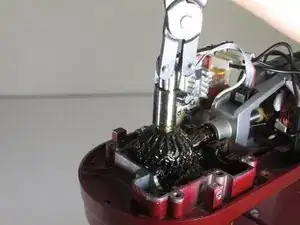

    jEVMX5KQPajKqcwU

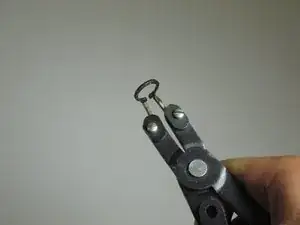

    oGZLm5PASJdN1FmW

    • Um das Kegelrad zu entfernen, musst du den Segerring am Kegelrad entfernen. Nimm dazu eine Segerringzange.

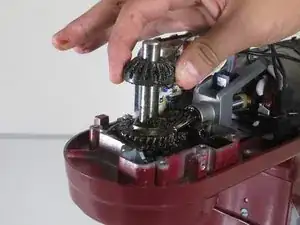

  7. KevNK1ihpBQKynWl

    • Ziehe das Kegelrad heraus.

    • Schmiere dein Ersatzteil gut mit lebensmittelechtem Fett, bevor du es einbaust.

    Before replacing part, make sure you remove all the old grease (the black gunk). It could contain metal shards that will quickly wear down gears. I used a 50% alcohol and a lot of rags and cotton swabs (Q-Tips®). Make sure everything is dry before placing new food-grade grease.

    mommarosie -

    I removed the snap ring but my bevel gear is locked and I cannot remove it. I suspect the pin located below it is broken. Any suggestion? What can I do to replace both bevel and worm gears?

    scoretti@gmail.com -

    My bevel gear (serviced once by the local KA authorized service center) appears to be secured by some means other than a snap ring. There are no holes or breaks, it appears solid all the way around. Any ideas?

    Caitlyn Bukaty -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Luke

Mitglied seit: 11/04/16

1246 Reputation

10 Kommentare

I was thinking , - my god what a excelent tec. contribution material before watched your naked hands whit a lot of greasy spots

Oscar Alfonso Lizaola Royval -

I’m from Ensenada Baja California “mother land of the internatiomal score baja off-road races“ and here we have a Doctor Simi drugstore’s where you can buy a pair of natural latex gloves whit or whitout powder s - m - l for less than one u.s. dollar. I buy gloves in monday’s because i pay 10 mexican pesos for it. “The little details son los que la cagan “

Oscar Alfonso Lizaola Royval -

Need to know if after removing this bevel gear, does that allow the gear below it to be removed also? Because this is the one I need to replace.

Thanks

Richard Lee Watson -

Once the Bevel Gear is removed you will see a pin that can be pushed out with a punch or small screw driver. That allows to you to remove the Worm Follower Gear. Keep you hand under the machine as the whole shaft can slide down. It’s pretty straight forward.

Steve Nasralla -

I removed the snap ring but my bevel gear is locked and I cannot remove it. I suspect the pin located below it is broken. Any suggestion? What can I do to replace both bevel and worm gears?

scoretti@gmail.com -

Same issue - did you solve it?

Gary Colman -

I have same problem as scoretti@gmail.com. Cannot lift off bevel gear after removing snap ring. Help!

B Sheils -

Same issue - how did you solve it?

Gary Colman -

Same here! Any suggestions?

Gene Cherng -

Same issue - did you find a solution?

Gary Colman -
