KitchenAid Professional 600 Netzkabel austauschen

Geschrieben von: Luke
  • Kommentare: 3
KitchenAid Professional 600 Netzkabel austauschen

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

Keine Schätzung

Einleitung

Hier wird der Austausch des Netzkabels gezeigt.

  1. fbmOcR1Nv425QUqh

    • Drehe die Kreuzschlitzschraube #2 heraus, welche das silberfarbene Zierband festhält.

    • Entferne das Zierband.

  2. ZCMIIPP1eoaPPXvx

    • Jetzt werden weitere vier Kreuzschlitzschrauben #2 sichtbar. Drehe sie heraus.

    • Auf dem Bild sind nur zwei zu sehen, die restlichen zwei sind auf der gegenüberliegenden Seite.

  3. HrJKZjfMarTMmBHX

    • Hebe die obere Abdeckung hoch, um an die inneren Bauteile zu gelangen.

    • Normalerweise sollte sich die obere Abdeckung leicht abheben lassen. Eventuell hilft ein fester Schlag mit der Hand von hinten. Sie sollte dann etwa 1 cm nach vorne rutschen. Schiebe sie dann wieder zurück, dann sollte sie sich abheben lassen.

  4. kagAOeyFr6F3xtpD

    • Finde den Geschwindigkeitsregler.

    • Entferne die beiden Kreuzschlitzschrauben #2, welche den Geschwindigkeitsregler befestigen.

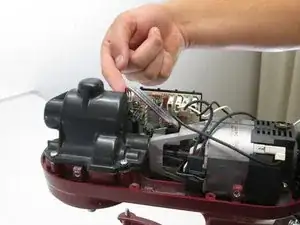

  5. PjUPGGSo1chRujKT
    PjUPGGSo1chRujKT

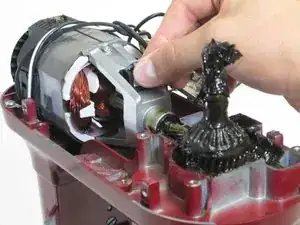

    WNjTyon5AcMjQLOS

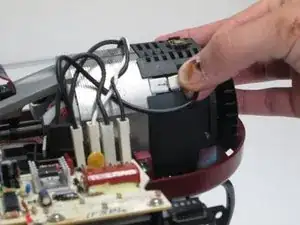

    VQQUDrMAJl1pswxw

    • Löse die Kabel vom Antriebsmotor zum Regler.

    • Nummeriere sie durch, so dass du sie später wieder in der richtigen Reihenfolge anstecken kannst.

    I would suggest labeling with what they go to (line, motor 1, etc) since at least for the HD version they changed the board layout so you need the labels to match them up.

    kevincash -

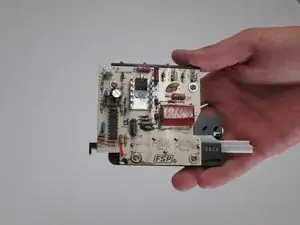

  6. y2hNhDMwQwOlEsEB

    • Ziehe den Geschwindigkeitsregler heraus.

  7. 3HZtE2MNHJsV53xR

    • Der Motor wird von zwei Kreuzschlitzschrauben #2 festgehalten. Sie befinden sich in der Nähe des Lüfterrads am Ende des Motors. Drehe sie heraus.

    • Auf dem Bild ist nur eine der Schrauben zu sehen. Die andere Schraube befindet sich gegenüber.

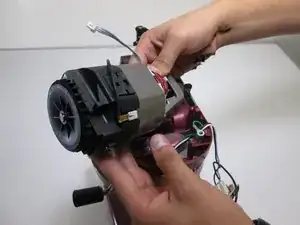

  8. USZKTKJ2yaNPc2YC

    • Ziehe den Motor nach oben und entferne ihn.-

    You missed the step about removing the gearbox cover, even though it is shown as removed in the pictures. The motor cannot be removed with the gearbox cover in place. For anyone doing this repair, remove the four phillips screws holding the cover on and lift upwards. It is full of grease so have some paper towels handy in case any spills. When replacing the cover (after re-installing the motor) you may need to spin the gears (do this by rotating the motor fan) so that the accessory drive gear meshes properly in order for the cover to fit back into place. Be sure to align the planetary shaft with the recess in the gearbox cover as well.

    Keith Everline -

  9. yuQqgEhZS62WwqmT

    • Entferne die Kreuzschlitzschraube #2, welche das grüne Erdungskabel am Gehäuse befestigt.

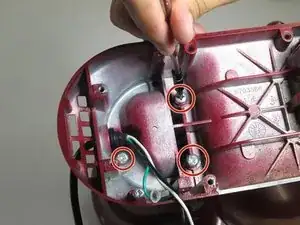

  10. ukUBnROd1YS6pU3w

    • Entferne die drei Kreuzschlitzschrauben #2, welche das Oberteil der Küchenmaschine am Fuß befestigen.

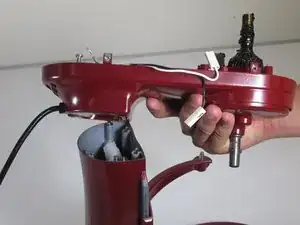

  11. VswnQo6NZjN1r1Ri

    • Entferne das Oberteil vom Fuß.

    • Dadurch wird der Ausbau des Netzkabels viel einfacher.

  12. RxfKU5OhV14vOwWt

    • Jetzt kannst du das Netzkabel aus dem Oberteil herausziehen.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Luke

Mitglied seit: 11/04/16

1246 Reputation

Ein Kommentar

So helpful thank you. I've got my mixer cord changer and the mixer is working now. Unfortunately there's always only one speed, high. Any suggestions?

Britter C -
