Einleitung
Werkzeuge
Ersatzteile
-
-

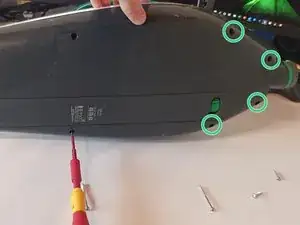

Benutze einen TX10 Schraubendreher
-
Gehäuseschrauben an der Rückseite des Geräts entfernen.
-
6 lange Schrauben
-
3 kurze Schrauben
-
-
-
Lege das Gerät mit dem weißen Deckel nach oben hin.
-
Beginne vorne am Saugstutzen den Deckel vorsichtig anzuheben. Arbeite dich langsam nach oben zum Stiel.
-
-
-
Nun kannst du die Klappe des Staubsaugerbeutels anheben. Diese wurde nur durch den weißen Deckel gehalten.
-
-
-
Stecker der Spannungsversorgung lösen, hierzu den Entriegelungshebel betätigen.
-
Stecker der Hauptplatine abziehen.
-
Kabel bei Seite legen
-
-
-

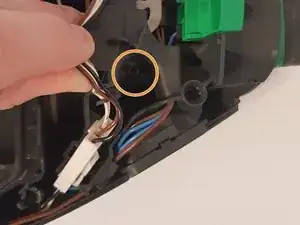

Stecker des Drehschalters entriegeln und lösen.
-

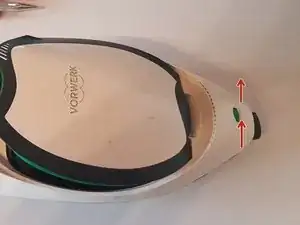

Weißen Luftschlauch des Ansaugstutzen abziehen.
-

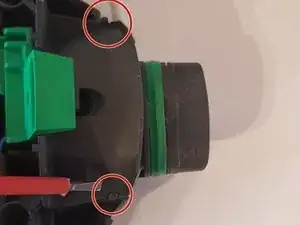

2 Kunststoffklipse lösen
-

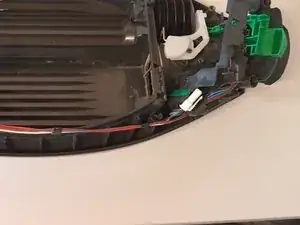

Kabelbaum mit Kunststoffhalterung entnehmen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
