Einleitung
Auch wenn diese Lichterkette 3 Jahre Garantie hat, ist es günstiger, sie selber zu reparieren, als das Porto zu zahlen und sie einzuschicken . Ich habe T1 3/4 (5 mm) LEDs von Digikey gekauft und dabei nach LEDs im Bereich 800 mcd und höher in den passenden Farben geschaut. Letztendlich habe ich gekauft:
404-1096-ND (rot)
404-1097-ND (orange)
C503B-BCS-CV0Z0461-ND (blau)
C503B-GCN-CY0C0791-ND (grün)
404-1092-ND (gelb)
Die LEDs sind in Gruppen in Reihe geschaltet - Drei Gruppen pro Strang. Wenn eine LED in einer Gruppe ausfällt, leuchtet die ganze Gruppe nicht. Der Trick ist, den (oder die) LED(s) zu finden, die defekt sind.
Am leichtesten geht es, wenn du einen funktionierenden Strang hast oder ein Teilstück. In diesem Fall kannst du eine LED davon herausholen und jede einzelne LED des defekten Strangs nacheinander zum Testen einstecken. Wenn du die defekte LED gefunden hast, dann kannst du sie mit der nachfolgenden Beschreibung ersetzen. Möglicherweise sind noch mehr LEDs defekt, dann musst du halt weitersuchen.
Wenn du keinen funktionierenden Strang und keine Möglichkeit zum Testen hast, dann ziehe nacheinander jede LED heraus und prüfe nach, ob die Anschlüsse abgebrochen sind. Wenn dies der Fall ist, dann ersetze die LED, ansonsten setze sie wieder ein und gehe zur nächsten.
Werkzeuge
Ersatzteile
-
-

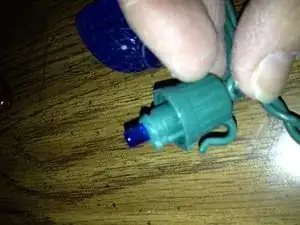

Ziehe die durchscheinende Haube mit den Facetten ab. Die Haube schnappt aus ihren Rasten heraus. Manche sitzen sehr fest, aber irgendwann lösen sie sich. Sie sind nicht verschraubt.
-
-
-

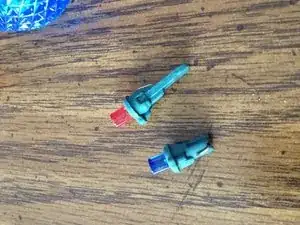

Ziehe die LED und ihre Steckfassung heraus. Bei meinem Strang sind zwei verschiedene Typen verbaut, die nicht gegeneinander austauschbar sind.
-
Beachte, dass die Steckfassung wegen einer Passung nur auf eine einzige Art in den Anschluss passt.
-
-
-

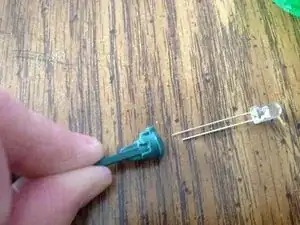

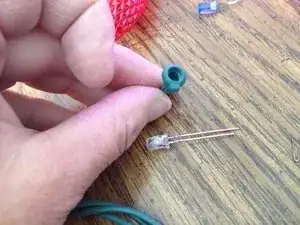

Entferne die defekte LED aus der Steckfassung, so dass die Fassung wieder verwendet werden kann. Beachte, dass bei einer LED ein Anschlussdraht länger ist als der andere.
-
Der längere Draht muss in die Öffnung an der Seite mit der Passung, so wie im Bild gezeigt.
-
Wenn die LED nicht so richtig sitzt, ist das nicht so schlimm, sie verschwindet sowieso unter der Haube.
-

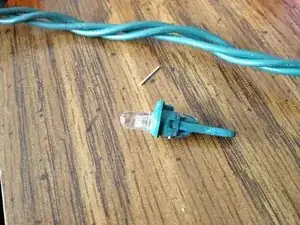

Biege die Anschlüsse um und schneide sie auf die richtige Länge ab.
-
Teste die LED in ihrer Fassung in einem funktionierenden Strang, wenn du einen hast. Wenn sie leuchtet, dann setze sie in den zu reparierenden Strang ein. Wenn er dann immer noch nicht funktioniert, dann gehe zur nächsten LED über.
-
Für den Zusammenbau einfach dieser Anleitung in umgekehrter Reihenfolge folgen.
11 Kommentare
Hi! Can you tell me the difference between the two types of light bases you show above? The situation I have is I bought a set of the clear LEDs figuring we could get replacements since my husband prefers the colored ones. But, once we started pulling them apart, we found the different sized bases and the only replacement ones I could find had the short stubby base. Are they interchangeable if we pull the bulb out of the base? Do you have any suggestions for us? Thanks for any help!
Patti -
The reason for the two different size sockets is that if you look at your strand, every so many lights three wire come into the socket instead of two. I think (and this is only a hypothesis) than the shorter sockets are to allow room for the connection of the third wire. Why they didn't just use short sockets for everything I don't know. But it seems likely to me that the short one would work everywhere. I have not tried it.
Thanks so much for posting this guide! My outdoor light strings are far from waterproof and I live in a rainy climate (yes, even in December), so my original LEDs corroded badly and the strings stopped working.
I ordered a whack of replacement LEDs using the reference numbers you provided. Replacement was simple. The results were spectacular -- better than I had dared hope. For $10 and a few minutes work, I kept $200 worth of strings from getting tossed. Thanks a bunch!
Rudi -
I've been using LED Christmas lights in many forms for a decade now, and I have NEVER seen replacement bulbs sold for any of them.
The rest of this I could have figured out on my own, but where do you get your replacement bulbs?
Dr H -
Help! We can't get the bulb off! Did you use tools? Do you have a video? Only our blue ones are out on 6 strings. Clearly a defect of some kind in these 6 tear old strings that have inky been used twice. Ugh!
Nicole Braun Cervantes -
