LG G5 Kamerasensor austauschen

Geschrieben von: Parker Reynolds

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

8 Minuten

Einleitung

Wenn die Kamera die Entfernung nicht mehr richtig einstellt, solltest du den Kamerasensor auswechseln. Dies wird hier gezeigt.

Werkzeuge

Ersatzteile

LG G5 Auxiliary Rear Camera

Schritt 1

Halte die Akkuauswurftaste gedrückt und ziehe das untere Ende des Telefons aus dem Gehäuse heraus.

Schritt 2

Stecke das SIM-Karten-Auswurfwerkzeug (0,8-mm-SIM-Karten-Auswurfstift) in das kleine Loch im SIM-Kartenfach.
Drücke mit etwas Kraft nach innen, um das Fach auszuwerfen.
Ziehe das SIM-Kartenfach aus dem Telefon heraus.

Schritt 3

Entferne die beiden 5,5 mm Kreuzschlitz # 00 Schrauben am unteren Ende des Telefons.

Schritt 4

Setze das Kunststofföffnungswerkzeug in die Naht zwischen der Glasscheibe und dem Metallkörper.
Heble das Glas nur ein kleines bisschen hoch.

Holy this step is hard

Nickstar - 03/11/20

It is, i can’t seem to do it too easily either. Maybe i need to heat it up? I don’t want to damage it as it will still be used as a camera.

Theawesomegamer2yt Gaming - 03/02/21

Schritt 5

Stecke den Spudger in den nun offenen Raum zwischen Gehäuse und Bildschirm.
Drücke nach innen, um den Bildschirm noch weiter zu trennen.
Schiebe den Nylonspudger langsam über die Kante des Telefons, bis der Bildschirm aus dem Gehäuse herausspringt.
Wenn du den Bildschirm wieder einsetzst musst du die Kanten von der Oberseite des Telefons nach unten drücken. Der Bildschirm sollte einrasten.

My LCD started to let loose using this way to saparate the top and bottom of the phone.

I used a guitar pick and slided it from the bottom to the top like the dude in this video: https://www.youtube.com/watch?v=XV10zyw8...

Didn’t had to use a lot of force this way, and my screen almost didn’t bend !

Ray Bas - 18/02/18

Yep! I did it also with this method. Wayy better and easier ;)

ronlad.garud - 27/05/18

My screen cracked taking it out following ifixit method . Right when I got to the part where it starts to curve at the top. Just shattered.

Randy - 25/05/18

I found it easier to run the tool or a pick along the sides, and then sort of hinge the thing open at the top rather than running completely around the screen. It gets a little dicey where the glass starts to curve.

Arthur Heller - 11/02/19

Schritt 6

Ziehe den Bildschirm aus dem Gehäuse. Die beiden Teile sollten vollständig getrennt sein.

Schritt 7

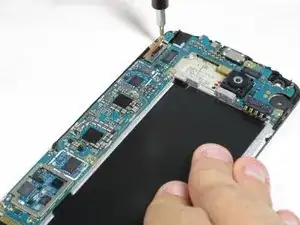

Nachdem der Bildschirm abgelöst worden ist kannst du die Hauptplatine entfernen.

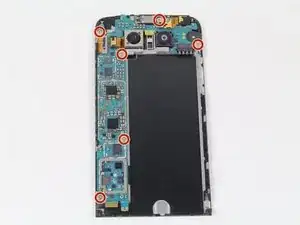

Sie ist mit sechs 2,7 mm Kreuzschlitz #00 Schrauben befestigt. Drehe sie heraus.

Pry up on the connector to remove the camera before trying to lift motherboard

asears - 27/07/17

That is so important he needs to edit this quickly

princeton2u - 31/10/18

need to remove the 1 back & the fromt camera connectors..

Thorondor - 13/11/19

Schritt 8

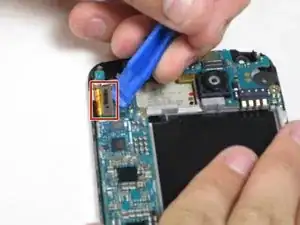

Setze das Plastiköffnungswerkzeug zwischen den Verbinder des Bildschirmkabels und Hauptplatine und hebe ihn heraus.

Schritt 9

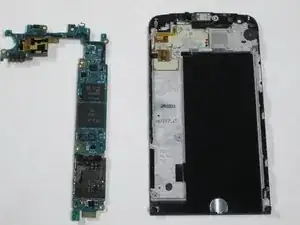

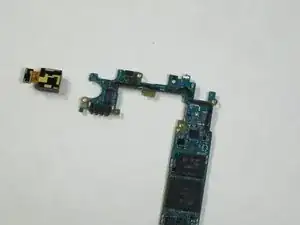

Entferne die Hauptplatine vom Gehäuse.

Don't forget to take out the speaker and the rubber parts that need to be transferred to the other frame.

celldoctorsinc - 15/02/17

where and the !&&* are pictures or even any explanation whatsoever of replacing a cracked screen one wrong move via this poor por set instruction fricking breaks it all this guide should be removed now!

fixitcrap - 05/06/17

I had to move over from old to new assembly:

rubberpart next to speaker contacts

flat plasticpart under speaker

speaker

rubberpart between speaker and front camera, sits then on two tiny sensors on motherboard

all 3 cameras

dl7utx - 23/07/18

We had to move to the new assembly:

tiny rubber part to the left of the speaker contacts (pinned by the plastic speaker housing)

speaker (aka earpiece - step 10)

plastic speaker housing (aka earpiece casing - step 11)

tiny front facing camera

left rear camera (the middle rear camera stayed on the logic board).

other than that, the guide, combined with careful observation, was help us successfully replace the broken screen.

gmg - 02/01/20

Schritt 10

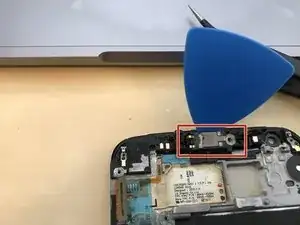

Vergiss nicht den Ohrhörer-Lautsprecher vom alten Display auf das neue zu übertragen, sonst kannst du keine Telefongespräche mehr führen!
Das Bauteil ist sehr empfindlich, hole es deswegen nicht mit einer Pinzette heraus, sicherer geht es, wenn du es mit einem Plektrum herauslöst.
Sei vorsichtig mit dem Klebstoff. Es sollte sich leicht herausholen lassen.

I have a G5 SE. The earpiece is slightly different. I pried close to the screw and the whole plastic casing came out as one. Skip step 11. The regular G5 looks like this guide.

Stephen Greydanus - 17/05/19

Schritt 11

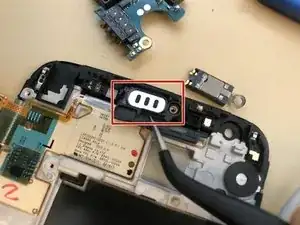

Lasse auch die Fassung des Ohrhörer-Lautsprechers vom alten Display mit Hilfe einer Pinzette herausspringen und entferne sie.
Setze zuerst die Fassung im neuen Display passend ein. Setze anschließend den Ohrhörer-Lautsprecher darüber und drücke ihn vorsichtig nach unten fest.
