Einleitung

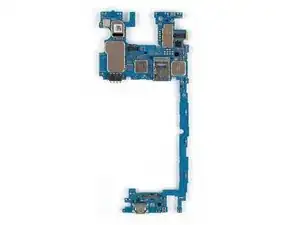

Mithilfe dieser Anleitung kannst du das Motherboard deines LG V20 austauschen.
-
-
Setze das flache Ende eines Spudgers in die kleine Vertiefung am unteren Ende des Akkus.
-
Heble den Akku mit dem Spudger hoch und entferne ihn.
-
-
-
Entferne die sechzehn 4 mm Kreuzschlitzschrauben #00, mit denen die Rückabdeckung am Motherboard befestigt ist.
-
-
-
Drücke mit dem flachen Ende eines Spudgers gegen eine der Ecken des Rahmenteils bis eine kleine Lücke entsteht.
-
-
-
Drehe das Smartphone um und setze ein Plektrum in diesen Spalt.
-
Schiebe das Plektrum an dem Spalt entlang bis sich das Rahmenteil aus seinen Plastikklammern löst.
-
-
-
Entferne das Rahmenteil.
-
Wiederhole diese Vorgehensweise mit dem Rahmenteil auf der anderen Seite.
-
-
-
Der Lautsprecher ist an der Abdeckung des Motherboards befestigt. Heble ihn mit einem Plektrum hoch.
-
-
-
Heble die Abdeckung des Motherboards in der rechten unteren Ecke mithilfe eines Plektrums hoch, bis sie sich aus der Plastikklammer löst.
-
-
-
Schiebe ein Plektrum am Mittelrahmen entlang und verdrehe es seitwärts, um die Plastikklammern zu lösen, mit denen die Abdeckung des Motherboards befestigt ist.
-
-
-
Trenne das Flachbandkabel der Frontkamera mit dem flachen Ende eines Spudgers ab.
-
Entferne die Frontkamera vorsichtig mithilfe einer Pinzette. Achte darauf, das Gehäuse der Kamera zu fassen, da obendrauf der Sensor sitzt und nur festgeklebt ist (wenn du ihn abziehst, machst du den Sensor kaputt).
-
-
-
Trenne das Flachbandkabel der linken Rückkamera mit dem flachen Ende eines Spudgers.
-
Die zweite Rückkamera kommt mit dem Motherboard heraus, da sie auf der anderen Seite verbunden ist.
-
Wenn du beim Ausbau des Motherboards vorsichtig bist, kannst die Frontkamera an Ort und Stelle lassen. Wenn du dich aber unsicher fühlst, entferne sie vorsichtig mithilfe einer Pinzette.
-
-
-
Hebe das gesamte Motherboard mit der Spudgerspitze an, bis du es gut fassen kannst.
-
Hebe das gesamte Motherboard vorsichtig hoch und entferne es.
-
-
-

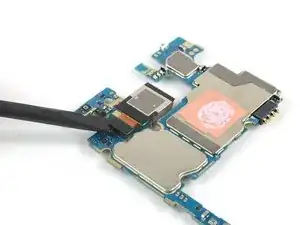

Drehe die Motherboard-Baugruppe um und löse vorsichtig das Flachbandkabel der Rückkamera mit dem flachen Ende eines Spudgers.
-
Entferne die Rückkamera mit einer Pinzette.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
