Laptop HP 15-bs015dx öffnen

Geschrieben von: Marcos Mora

Kommentare: 18

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 15 Minuten

Einleitung

Hier wird das Öffnen des HP 15-bs015dx mit Zugang zur Festplatte, zum RAM, zur CPU und zur Hauptplatine gezeigt.

Schritt 1

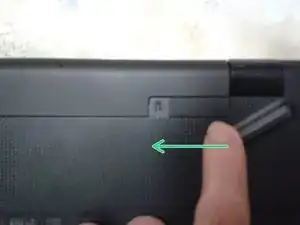

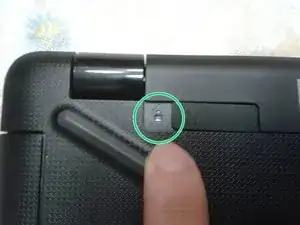

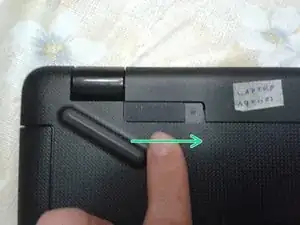

Lege den Laptop mit der Rückseite nach oben.
Schiebe die Verriegelung des Akkus nach rechts.

Schritt 2

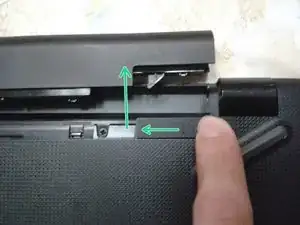

Schiebe die Verriegelung des Akkus nach links.
Das geht etwas schwerer, als die andere. Danach kommt der Akku heraus.

Schritt 3

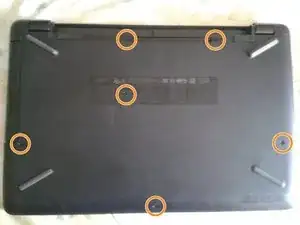

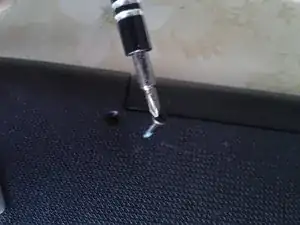

Benutze dazu einen Kreuzschlitzschraubendreher #0.

Schritt 4

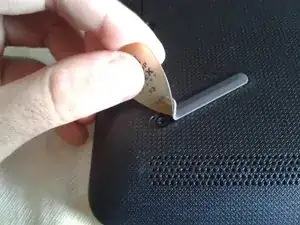

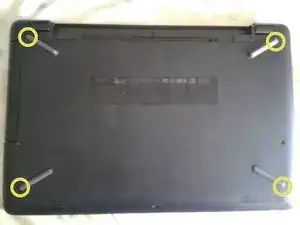

Ziehe mit Hilfe eines Plektrums die Gummifüße in den vier Ecken nur soweit zurück, bis die Schrauben sichtbar werden.
Drehe die Kreuzschlitzschrauben #0 heraus.

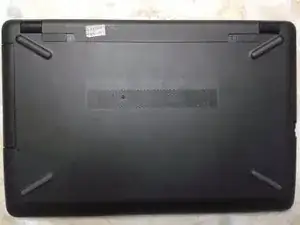

Bringe danach die Gummifüße wieder an.
Insgesamt hast du jetzt zehn Schrauben entfernt.

Schritt 5

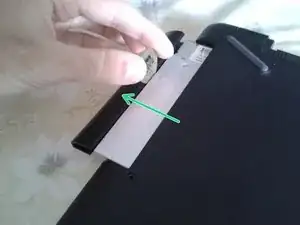

Das Laufwerk kommt leicht, mit oder ohne Hilfe eines Plektrums heraus.

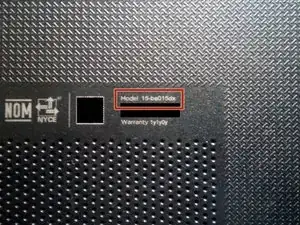

Vergleiche die Modellnummer.

Schritt 6

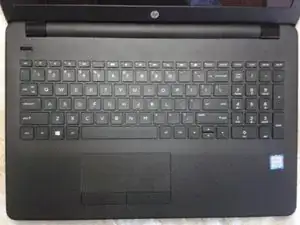

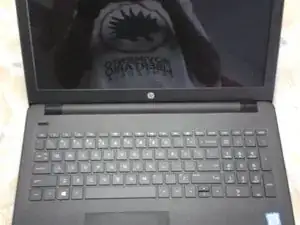

Drehe den Laptop herum und öffne ihn.

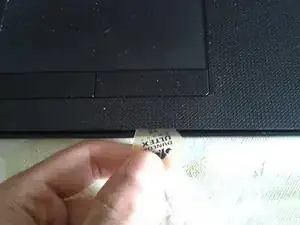

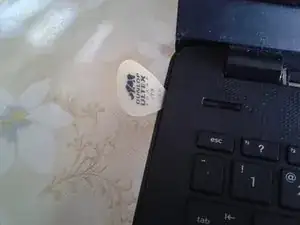

Trenne die Gehäuseteile mit Hilfe eines geeigneten Kunststoffwerkzeugs.

Schritt 7

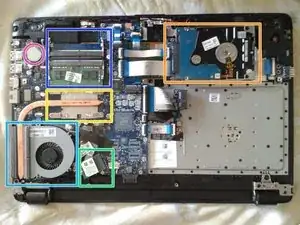

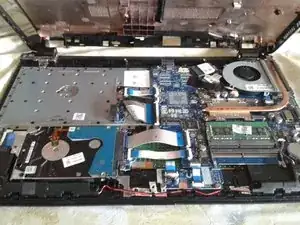

Drehe den Laptop wieder herum und hebe das Gehäuseunterteil ab.
Die 2,5" Festplatte

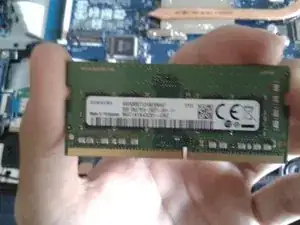

Die beiden DDR4-SODIMM Speicherriegel
Der Intel-Prozessor der 7.Generation
Der Lüfter
Die WiFi-Karte
Die CR2032 Batterie für die Uhr

Se puede sacar su procesador?

johanluisos.com - 31/05/20

No. En este caso, el CPU es un core i5-7200u, el cual usa un zócalo tipo BGA, es decir, usa soldadura para pegarse a la placa base.

Marcos Mora - 01/06/20

Any info on how to swap out a non-backlit keyboard for a backlit keyboard for the 15-bs015DX? Thanks.

David - 26/09/20

In this case, it looks like the whole plastic around the keyboard comes with it.

I can't be sure, since I no longer have the laptop. Try to disassemble it and look if they sell a drop-in keyboard replacement

Marcos Mora -

What type of m.2 it support, and what type of m.2 socket it have. Thank you.

Hocine Gasmi -

M.2 SATA-3. But I don't see a space to put on the m.2 screw. I recommend you open it up and double check.

Marcos Mora -

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
