Lenovo IdeaPad 530S-14IKB Display Tausch

Alle 10 T5-Schrauben aus der Unterseite schrauben. Alle Schrauben sind gleich lang.

Abdeckung vorsichtig lösen. Vielleicht einen Pick zum lösen nutzen.

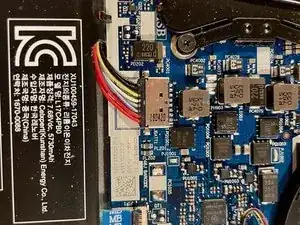

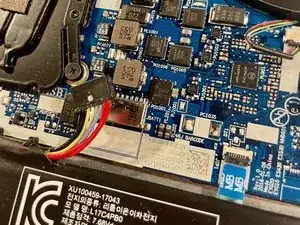

Den Steckverbinder des Akkus vom Motherboard trennen.

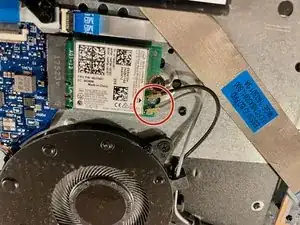

Antennenkabel 1 und 2 trennen und bis zum Gelenk aus den Halterungen ausfädeln.

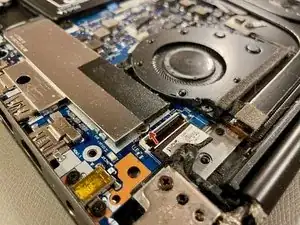

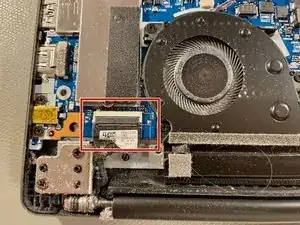

Den schwarzen Hebel am Steckverbinder des Displayflachkabels nach oben klappen. Vorsichtig aus dem Verbinder ziehen. Parallel zum Board! Nicht nach oben ziehen.

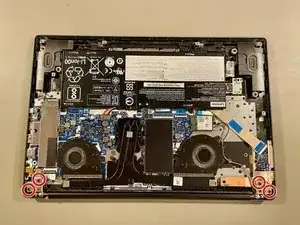

Den Laptop im 90° Winkel öffnen und die vier PH0-Schrauben lösen (auch diese sind alle gleich lang).

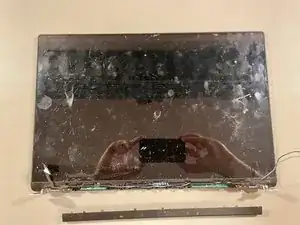

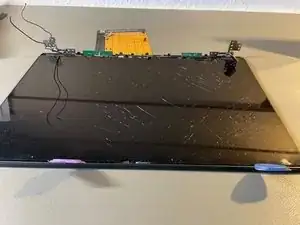

Den Bildschirm und das Gehäuse vorsichtig auseinander ziehen. Auf die Kabel der Antenne und des Displays achten!

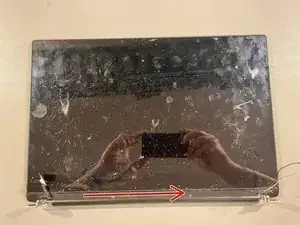

Plastikabdeckung des Scharniers mit etwas kraft von links nach rechts schieben.

Klickt und lässt sich dann einfach abheben.

Den Abdeckstreifen vorsichtig mit einem Spudger nach oben ablösen.

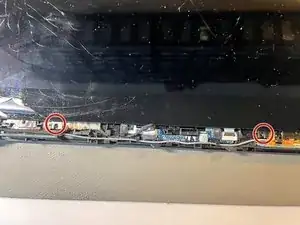

Die zwei markierten Schrauben mit einem PH000-Bit abschrauben.

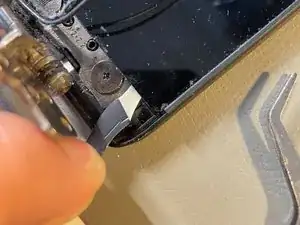

Vorsichtig und langsam die beiden Klebestreifen mit dem schwarzen Ende unter dem Display herausziehen.

ACHTUNG: Immer kurz greifen beim herausziehen, damit die Streifen nicht abrreißen.

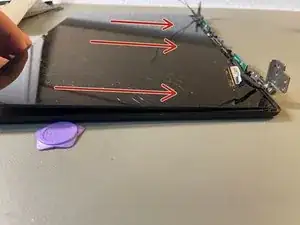

Display vorsichtig nach vorne schieben und an der oberen Kante (Webcam) vorsichtig mit Hilfe eines Spudgers anheben.

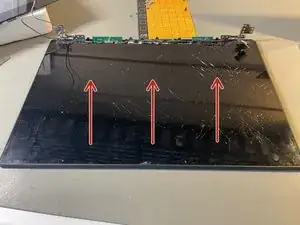

Display anheben und in flachem Winkel nach vorne schieben bis sich die Clips lösen und man das Display in einem 90°-Winkel aufstellen kann.

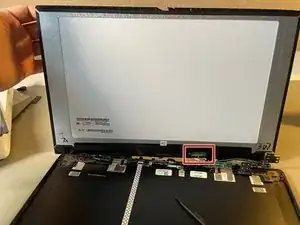

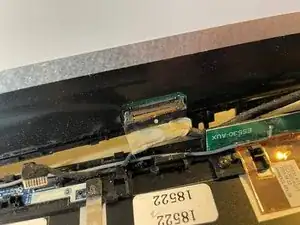

30-polige Steckverbindung lösen in dem der Metallsicherungsbügel nach oben geklappt wird und das Kabel nach unten herausgezogen wird.

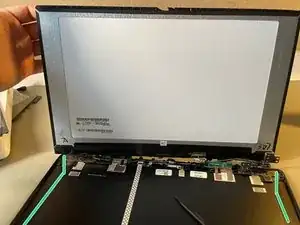

Die Klebestreifen neu aufbringen, wo sie vorher auch angebracht wurden, sodass sie auch wieder herausgezogen werden können.

Alle Schritte in umgekehrter Reihenfolge durchführen. Am besten vorher noch testen, bevor das Display verklebt wird
