Einleitung
-
-

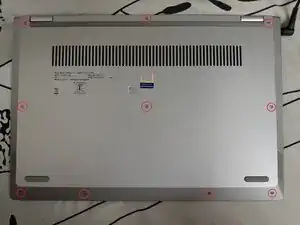

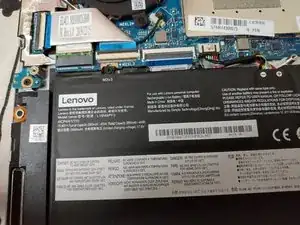

Entferne die 10 im Foto markierten Torx T6 Schrauben und heble die Rückabdeckung hoch. Ich habe oben mit dem Hebeln angefangen (in der Mitte der Abdeckung, zwischen den beiden Scharnieren) und das ging leichter. Du kannst für diesen Schritt ein Hebelwerkzeug benutzen.
-
-
-

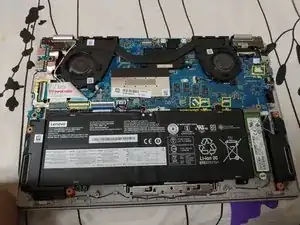

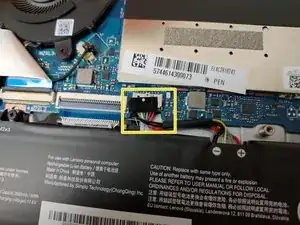

Trenne den Akku wie gezeigt ab. Das ist sehr wichtig, denn für die folgenden Schritte sollte der Akku abgetrennt sein.
-
-
-

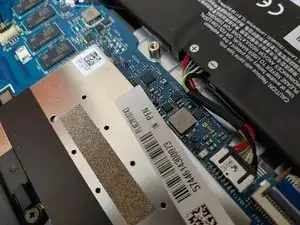

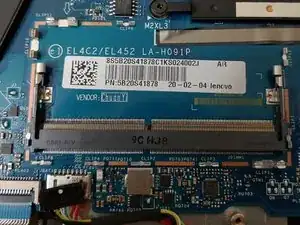

Entferne die Metallabschirmung. Dafür kannst du ein Opening Tool nutzen. Sobald es abgenommen wurde, solltest du den RAM im Slot sehen können.
-

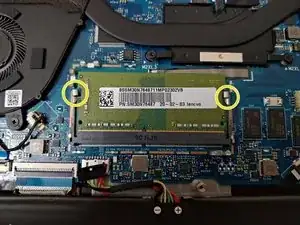

Den RAM entfernen ist einfach. Du brauchst dafür nur beide Hände: Biege die Metallklammern vorsichtig nach außen, wie im Bild gezeigt, und der RAM sollte einfach nach oben ausrasten und sich aus dem Sockel ziehen lassen.
-
Um neuen Arbeitsspeicher zu verbauen einfach in den Sockel einlegen (es geht nur in einer Richtung) und dann inRichtung Motherboard sanft herunterdrücken, bis die Halteklammern einrasten.
-
-
-

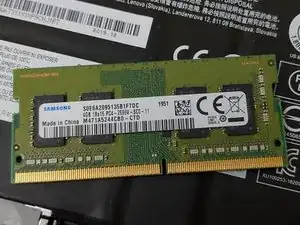

Der Arbeitsspeicher in diesem Modell ist von Samsung und es handelt sich um DDR4 2666 MHz. Diese Einheit kam mit 8 GB (4 GB festgelötet und ein austauschbarer Stick von 4 GB).
-
Es ist überraschend, dass obwohl der AMD Ryzen 5 3500U bis zu 2400 MHz DDR4 RAM unterstützt, Lenovo darauf ein 2666 MHz RAM benutzt. Der Speicher läuft mit nur 2400 MHz was an der CPU-Z oder ähnlicher Software zu erkennen ist.
-
-
-

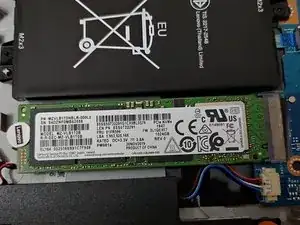

Lenovo hat hier eine Samsung PM981 NVMe SSD verbaut. Mein Modell hatte 1 Terabyte Speicher.
-
Lenovo hat auf der Schraube für die SSD ein Siegel aufgeklebt - es lässt sich allerdings leicht ablösen ohne es zu beschädigen.
-
Der Austausch ist ziemlich einfach. Sobald man die Schraube entfernt hat, kann man die SSD leicht anheben und aus dem Sockel ziehen. Um eine andere SSD zu verbauen, einfach in den Sockel einlegen, vorsichtig herunterdrücken und festschrauben.
-
-
-

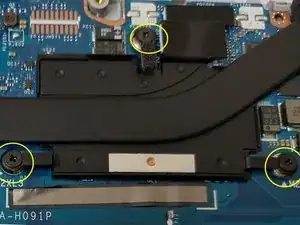

Die drei Schrauben herausdrehen und dann vorsichtig den Kühlkörper abnehmen. Keine Gewalt anwenden, um die CPU nicht zu beschädigen, da es durch die Wärmeleitpaste einen leichten Klebe-Effekt gibt.
-
-
-

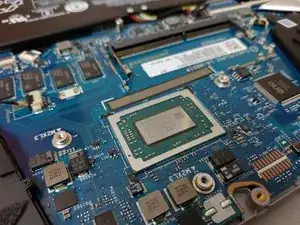

Entferne die Wärmeleitpaste von CPU und Kühlkörper. Hierfür eignen sich Wattestäbchen und Isopropanol.
-

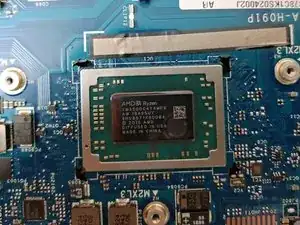

In diesem Gerät ist ein AMD Ryzen 5 3500 U mit 8 Threads verbaut.
-

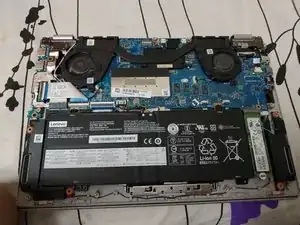

Stelle sicher, dass alles auf dem Motherboard korrekt angeschlossen ist, bevor du den Akku verbindest. Achte ebenfalls vor dem Verbinden des Akkus darauf, dass du alle anderen Arbeiten (CPU Kühlköper einsetzen, Speicher und Abschirmung einbauen und alle Kabel, die du vorher ausgesteckt hattest, wieder verbinden) erledigt hast.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
9 Kommentare
Hi, I wanted to replace My motherboard. what more do I need to get the keyboard out.
I want to know everything before I start dissembling anything.
Hi, I did not get to the keyboard but from what I believe is that the keyboard is riveted with plastic tabs or secured with screws (unlikely) with the palmrest. You need to take out the battery and the motherboard and then need to remove the insulation to expose the tabs. Then using a precision knife, you need to cut off those plastic tabs and the keyboard out. For securing the new keyboard, you can use some plastic and melt them with a soldering iron so that the keyboard stays flat. The best solution is to get the entire palmrest section as replacement with the keyboard attached.
I had a coworker spill apple juice over his keyboard. Unfortunately the whole C-Cover had to be replaced which required a complete disassambly. You have to take everything apart.
Fred -
which size of the t6 screw at the back cover they are using ?
long yap -
The screws should be about 2.5 cm.
Hi, is there a CMOS battery for this laptop model?
jtaroy73 -
I have taken apart the whole thing and never came across a bios battery. In the S340 the cmos battery is connected to the left hand usb and power button board. Also the whole backside of the mainboard is covered in metal foil so I guess there isn’t one as well.
Fred -
There is no CMOS battery for this model. The internal battery provides power for the RTC as well, verified as by disconnecting it, the BIOS settings get reset.
Where can i buy these screws?
Zang10GG -
You can try the local laptop repair shops or try eBay listings.
Arijit Guha -
