Lenovo Yoga 3 11 Hauptplatine austauschen

Entferne die elf 6mm T5 Torxschrauben, mit denen die Rückabdeckung befestigt ist.

Hebe die Rückabdeckung vorsichtig nach oben ab.

Entferne die beiden 3 mm Kreuzschlitzschrauben #00, die den Akku befestigen.

Löse den Akku-Stecker vorsichtig mit einer Pinzette.

Trenne das Lautsprecherkabel vorsichtig mit einer Pinzette ab.

Entferne das Kabel unter den Akkulaschen mit der Pinzette.

Entferne den Akku vorsichtig aus dem Gerät.

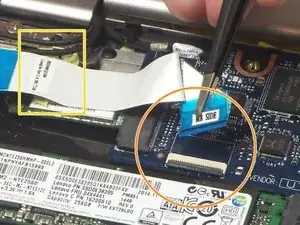

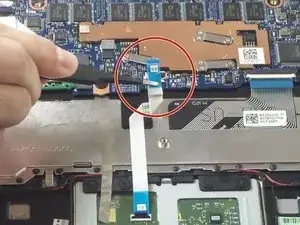

Löse das Flachbandkabel zum Trackpad mit einer Pinzette an der Hauptplatine ab. Hebe den schwarzen Bügel vorsichtig hoch, damit der ZIF Verbinder das Kabel frei gibt.

Löse das Flachbandkabel zur Tastatur mit einer Pinzette an der Hauptplatine ab. Hebe den weißen Bügel vorsichtig hoch, damit der ZIF Verbinder das Kabel frei gibt.

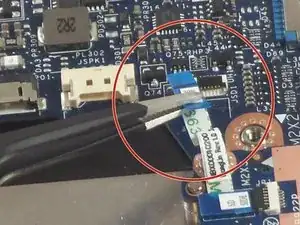

Löse das Flachbandkabel zum SD Kartenleser mit einer Pinzette an der Hauptplatine ab. Hebe den schwarzen Bügel vorsichtig hoch, damit der ZIF Verbinder das Kabel frei gibt.

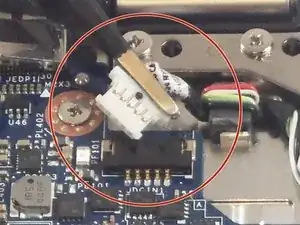

Hebe den weißen Stecker des USB Anschlusses aus seinem schwarzen Sockel auf der Hauptplatine hoch und trenne so den USB Anschluss von der Hauptplatine ab.

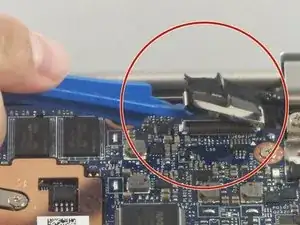

Heble vorsichtig das Displaykabel mit einem Plastiköffnungswerkzeug von der Hauptplatine hoch

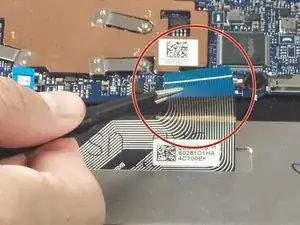

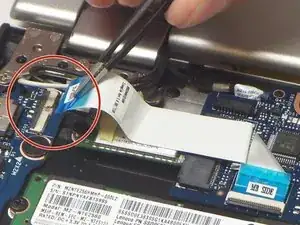

Löse das Flachbandkabel von der Hauptplatine zur Kopfhörerbuchse/USB-Anschluss an der I/O-Seite mit einer Pinzette ab. Hebe den schwarzen Bügel vorsichtig hoch, damit der ZIF Verbinder das Kabel frei gibt.

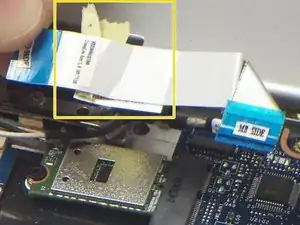

Löse das Flachbandkabel von der Hauptplatine zur Kopfhörerbuchse/USB-Anschluss an der Hauptplatinen-Seite mit einer Pinzette ab. Hebe den schwarzen Bügel vorsichtig hoch, damit der ZIF Verbinder das Kabel frei gibt.

Entferne das Flachbandkabel vom Gerät.

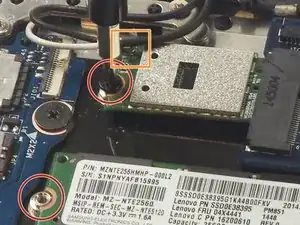

Entferne die beiden 2 mm Kreuzschlitzschrauben #00, mit denen die Wi-Fi Karte oben und die SSD unten befestigt ist.

Trenne mit einer Pinzette das schwarze und das weiße Antennenkabel von der Wi-Fi Karte ab.

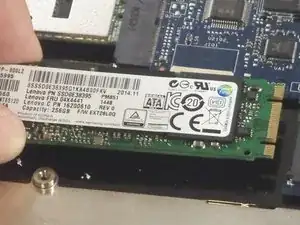

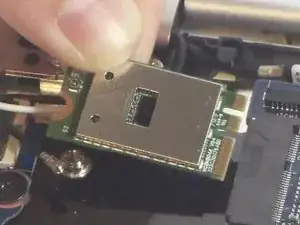

Hebe die Wi-Fi Karte und die SSD vorsichtig nach oben aus dem Gerät heraus.

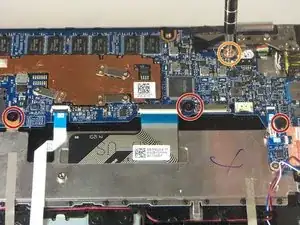

Entferne die drei schwarzen 2 mm Kreuzschlitzschrauben #00.

Entferne die einzelne silberfarbene 4 mm Kreuzschlitzschraube #00.

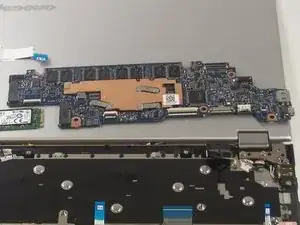

Hebe die Hauptplatine vorsichtig nach oben aus dem Gerät heraus.
