Lenovo Yoga 3 11 SSD austauschen

Entferne die elf 6mm T5 Torxschrauben, mit denen die Rückabdeckung befestigt ist.

Hebe die Rückabdeckung vorsichtig nach oben ab.

Entferne die beiden 3 mm Kreuzschlitzschrauben #00, die den Akku befestigen.

Löse den Akku-Stecker vorsichtig mit einer Pinzette.

Trenne das Lautsprecherkabel vorsichtig mit einer Pinzette ab.

Entferne das Kabel unter den Akkulaschen mit der Pinzette.

Entferne den Akku vorsichtig aus dem Gerät.

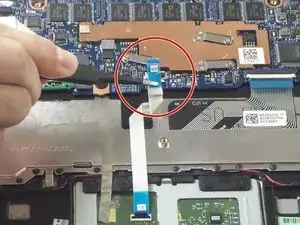

Trenne das Flachbandkabel des Trackpads mit einer Pinzette an der Hauptplatine ab. Hebe vorsichtig die schwarze Lasche hoch, so dass sich das Kabel aus dem ZIF-Verbinder löst.

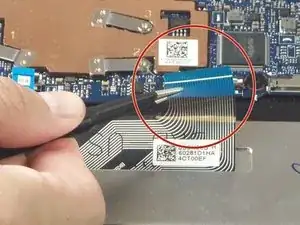

Trenne das Flachbandkabel der Tastatur mit einer Pinzette aus dem ZIF Anschluss auf der Hauptplatine ab. Hebe vorsichtig die weiße Lasche hoch, so dass sich das Kabel aus dem ZIF-Verbinder löst.

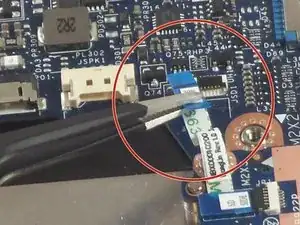

Trenne das Flachbandkabel des SD-Kartenlesers mit einer Pinzette an der Hauptplatine ab. Hebe vorsichtig die schwarze Lasche hoch, so dass sich das Kabel aus dem ZIF-Verbinder löst.

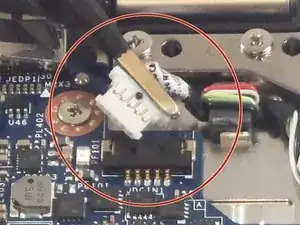

Trenne den USB-Anschluss mit einer Pinzette von der Hauptplatine ab. Hebe dazu vorsichtig den weißen Stecker aus dem schwarzen Anschluss auf der Hauptplatine heraus.

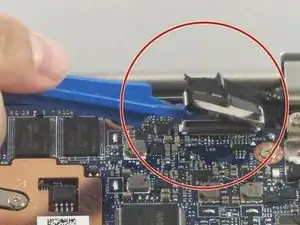

Heble vorsichtig das Displaykabel mit einem Plastiköffnungswerkzeug von der Hauptplatine ab.

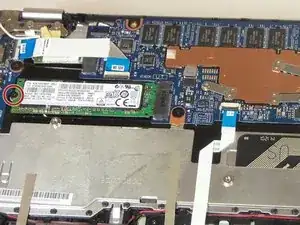

Entferne die einzelne 2 mm Kreuzschlitzschraube #00, mit der die SSD befestigt ist.

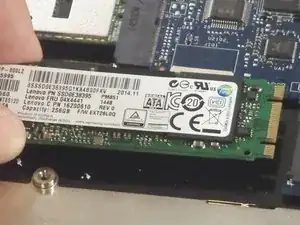

Hebe die SSD vorsichtig aus dem Gerät heraus.
