Lenovo Yoga Tab 3 10 Display Ausbau

Geschrieben von: Phanudej
  • Kommentare: 22
Lenovo Yoga Tab 3 10 Display Ausbau

Schwierigkeitsgrad

Sehr schwierig

Schritte

8

Zeitaufwand

30 Minuten

Einleitung

Besorge einen Ersatzbildschirm, bevor zu beginnst. Die genaue Modellbeschreibung deines Tablets findest du ganz unten in den Einstellungen. Suche online nach dem Ersatzteil und kaufe es bei einem seriösen Verkäufer.

  1. TFCqsMnEXfVtFqHT

    • Klappe den eingebauten Ständer aus.

  2. Tl2Pfk4toNRLpZ5A
    Tl2Pfk4toNRLpZ5A
    CFbtiXi3pgk6vwtR
    oJdGFSBDZrIXmsXe

    • Entferne den Aufkleber unter dem eingebauten Ständer, um die beiden 0,75 mm Schrauben freizulegen.

    • Entferne die Abdeckung über dem microSD-Kartenslot. Wenn eine microSD-Karte eingesetzt ist, entferne sie.

    • Entferne die drei 00,75 mm Schrauben mit einem Kreuzschlitzschraubendreher.

    On 3 plus model the third screw is not under microSD card but rather under a small sticker on the right side. Plus has longer battery.

    George -

    on the Tab 3 plus , the third screw is not under the sd card but a little further over under another sticker and is painted white

    dan o brien -

  3. yVF45qKSubHrYrZH
    yVF45qKSubHrYrZH
    4RGONwjDhHHduEnv
    UIJQgTfd6e12AOcU

    • Drehe das Display zu dir.

    • Schiebe ein Öffnungswerkzeug vorsichtig in die Naht zwischen Display und Rückabdeckung und trenne die Rückabdeckung sanft vom Geräterahmen.

    • Löse die Rückabdeckung weiter vom Rahmen, indem du das Öffnungswerkzeug einmal um das Gerät herum arbeitest.

    • Du braucht einige Kraft, um die kleinen Clips zu lösen, mit denen die Rückabdeckung gehalten wird.

    On some models there is glue pad under the sim/sdcard tray.

    Ervins Stepanovs -

    Ein Hinweis auf den Federrahmen an der Kamera wäre nützlich. Er ist sehr empfindlich. Ich habe ihn beim Öffnen zerstört und jetzt stellt die Kamera nicht mehr scharf.

    Thomas Spieker -

    Hallo Thomas, tut mir leid, dass deine Kamera nicht mehr schart stellt. Aber die Anleitungen funktionieren wie Wikipedia: Wenn du mehr Infos hast, stelle sie gern allen anderen zur Verfügung!

    Fabian Neidhardt -

    (at least on the Plus model) the most difficult plastic clips are near the micro-SD/SIM. So it is easier to release the other side, where the camera not is. or pull the casing "down" towards the battery/stand.

    Hans Wurst -

  4. Froics2dhyw4fClX
    Froics2dhyw4fClX
    fYpKl6LHsttcsYP2
    qtjWFfiUvRnjPEfA

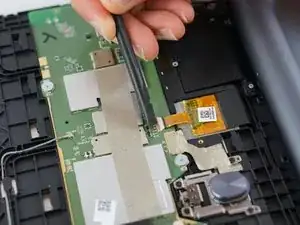

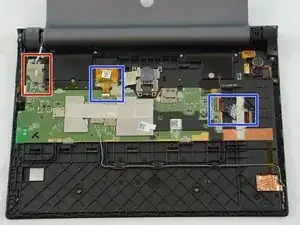

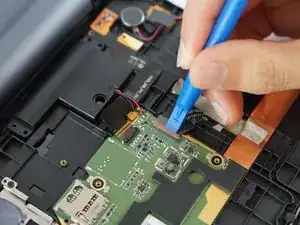

    • Bevor du die Kabel zum LCD und zum Digitizer lösen kannst, schraube die beiden kleinen Schrauben oben links (rot umrandeter Bereich auf dem Foto) heraus. Entferne die Metallabschirmung und trenne das Akkukabel.

    hi i forgot to disconnect the battery

    GRAND GAMING -

  5. k4eqxmuc2TuZmSoR
    k4eqxmuc2TuZmSoR
    NaTmD3Oo1nYbWAEH
    qYcgQadbqeNYjxB2

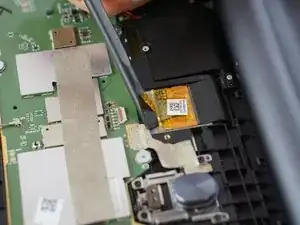

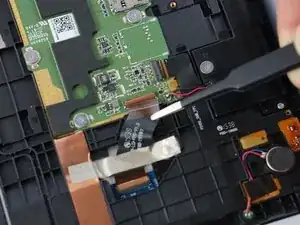

    • Hebe mit einer Pinzette die Verriegelungsklappen an und löse die angeschlossenen Flachbandkabel für LCD und Digitizer (blau umrandete Bereiche im vorherigen Schritt).

    • Hebe die goldfarbene Basis mit einem Spudger vom Klebstoff weg.

    • Besonders dieses Kabel wird wahrscheinlich schwer vom Gehäuse zu lösen sein. Gehe beim Entfernen mit Geduld und Vorsicht vor.

    • Überprüfe dein neues Display, ob es ein neues Flachbandkabel enthält (schwarz auf dem zweiten Foto). Wenn nicht, ziehe das Klebeband ab und trenne es am Display-Ende und nicht am Motherboard.

    The silver top left cover. And the digitizer ribbon is attached to a metal plate. Remove the metal plate as pealing the ribbin is impossible. I found it easier to peal from the back black section of the tape

    Matthew Walsh -

    ¿Pudo haber roto la placa lcd o el conector que ya seguí todos los pasos, y siento el sonido de prendido y apagado, pero no veo imagen

    monic119 -

    Remove the two small screws at the top left.

    What are they talking about picture would have been nice…

    Charles Crawford -

    Sir we have to replace our screen

    Vishwart Singh -

  6. nOyhWGgecqNKqbPM

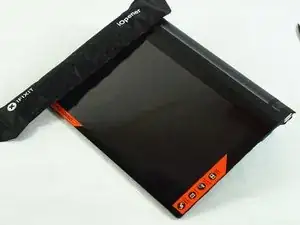

    • Platziere den iOpener an den Kanten des Geräts, um den Kleber zu schwächen.

    • Die aufgebrachte Wärme dient ausschließlich dazu, den Klebstoffbereich am Rand zu lösen, und sollte nicht zu nahe an das Display kommen.

    • Trage eine Schutzbrille, um die Augen zu schützen, und achten darauf, das Display nicht zu beschädigen.

  7. YwOoQUvZuFXOf4xe
    YwOoQUvZuFXOf4xe
    QLC4XURMqDbYERIl
    Nr2RDEnQac4HXTlO

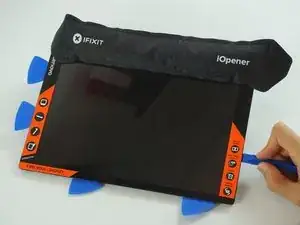

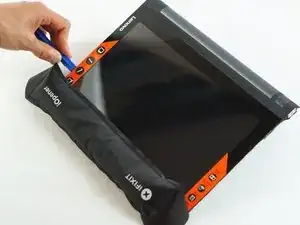

    • Trenne das Display vom Gerät mit einem Öffnungswerkzeug.

    • Fahre mit Geduld fort. Wenn du hier zu viel Druck und Kraft ausübst, kann dies zu Schäden an der empfindlichen Glasscheibe oder dem darunter liegenden LCD führen.

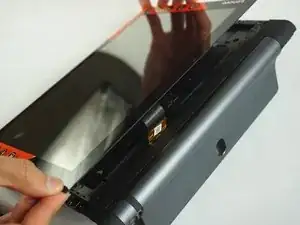

  8. mZWvXtENss5tY1wa

    • Hebe das Display vorsichtig vom Gerät ab.

    • Stelle sicher, dass das Kabelband sauber herausgezogen wird.

    • Möglicherweise ist noch etwas Klebstoff dran. Sei geduldig, wenn du den Bildschirm entfernst.

    Bonjour, avez vous facilement démonter et remonter l'écran de votre tablette ?

    mariamarnaud -

    Bonjour. Je recherche à remplacer mon numériseur (verre cassé mais dalle LCD ok).

    Où peut on acheter cette pièce ?

    David Picquenot -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
