Lenovo Yoga Tab 3 10 Kamera tauschen

Geschrieben von: Phanudej
  • Kommentare: 7
Lenovo Yoga Tab 3 10 Kamera tauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

  1. TFCqsMnEXfVtFqHT

    • Klappe den eingebauten Ständer aus.

  2. Tl2Pfk4toNRLpZ5A
    Tl2Pfk4toNRLpZ5A
    CFbtiXi3pgk6vwtR
    oJdGFSBDZrIXmsXe

    • Entferne den Aufkleber unter dem eingebauten Ständer, um die beiden 0,75 mm Schrauben freizulegen.

    • Entferne die Abdeckung über dem microSD-Kartenslot. Wenn eine microSD-Karte eingesetzt ist, entferne sie.

    • Entferne die drei 00,75 mm Schrauben mit einem Kreuzschlitzschraubendreher.

    On 3 plus model the third screw is not under microSD card but rather under a small sticker on the right side. Plus has longer battery.

    George -

    on the Tab 3 plus , the third screw is not under the sd card but a little further over under another sticker and is painted white

    dan o brien -

  3. yVF45qKSubHrYrZH
    yVF45qKSubHrYrZH
    4RGONwjDhHHduEnv
    UIJQgTfd6e12AOcU

    • Drehe das Display zu dir.

    • Schiebe ein Öffnungswerkzeug vorsichtig in die Naht zwischen Display und Rückabdeckung und trenne die Rückabdeckung sanft vom Geräterahmen.

    • Löse die Rückabdeckung weiter vom Rahmen, indem du das Öffnungswerkzeug einmal um das Gerät herum arbeitest.

    • Du braucht einige Kraft, um die kleinen Clips zu lösen, mit denen die Rückabdeckung gehalten wird.

    On some models there is glue pad under the sim/sdcard tray.

    Ervins Stepanovs -

    Ein Hinweis auf den Federrahmen an der Kamera wäre nützlich. Er ist sehr empfindlich. Ich habe ihn beim Öffnen zerstört und jetzt stellt die Kamera nicht mehr scharf.

    Thomas Spieker -

    Hallo Thomas, tut mir leid, dass deine Kamera nicht mehr schart stellt. Aber die Anleitungen funktionieren wie Wikipedia: Wenn du mehr Infos hast, stelle sie gern allen anderen zur Verfügung!

    Fabian Neidhardt -

    (at least on the Plus model) the most difficult plastic clips are near the micro-SD/SIM. So it is easier to release the other side, where the camera not is. or pull the casing "down" towards the battery/stand.

    Hans Wurst -

  4. vvKcRgPfChcjfmjD
    vvKcRgPfChcjfmjD
    dlh3IwQRVcb22ipB
    DOxuPTdgYP21OVgw

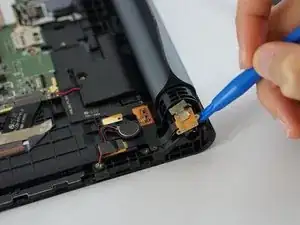

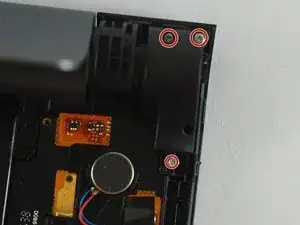

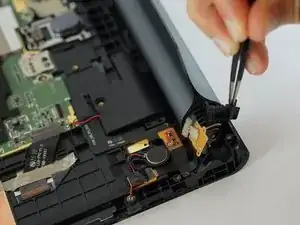

    • Entferne die drei Schrauben, mit denen die Abdeckung über dem AUX Anschluss befestigt ist und hebe sie ab.

    • Ziehe das Modul mit einem Spudger behutsam zurück und schiebe es aus dem Weg.

    • Entferne das Kunststoffteil gegenüber des Scharniers.

  5. oyOqOSKacFZc2qMe

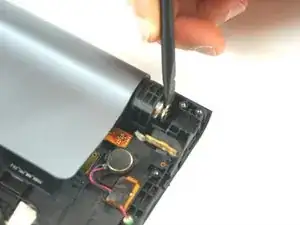

    • Entferne das Scharnier behutsam mit einem Spudger.

  6. LOWUg3NAPLf6TLKy

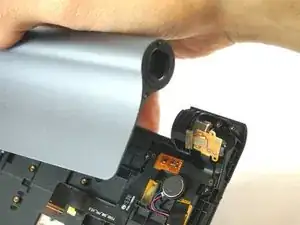

    • Hebe vorsichtig den Aufsteller vom Rahmen weg.

    • Im Aufsteller ist der Akku untergebracht. Behandle ihn mit Vorsicht.

  7. G11o6xRqNQDHOHJF
    G11o6xRqNQDHOHJF
    SAgPXoEZWCEVPnxj

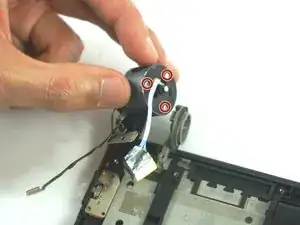

    • Drücke die Verriegelung der Kamera mit der Spudgerspitze hinein.

    • Nachdem die Verriegelung gelöst ist, lässt sich die Kamera hochheben und drei Schrauben werden sichtbar.

  8. m4TRvsKIykINIW2w
    m4TRvsKIykINIW2w
    cuyZBAh1uNabxy1L
    huEguug2yfPlvYBF

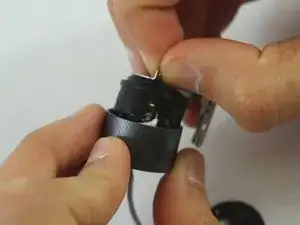

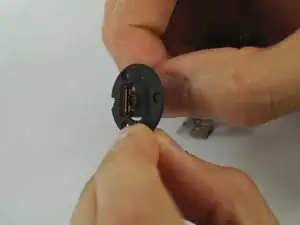

    • Drehe die drei J000 Schrauben heraus.

    • Entferne die Abdeckung über der Kamera.

    • Löse die Kamera aus ihrem Gehäuse.

  9. ZpWM1y5yF1wXZ1Si

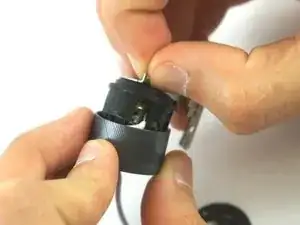

    • Entferne die Kamera aus ihrem Gehäuse.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
