Logitech UE BOOM Motherboard austauschen

Geschrieben von: Sean Reilly
  • Kommentare: 10
Logitech UE BOOM Motherboard austauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

Keine Schätzung

Einleitung

  1. YnlnA4A5cB5hX4bZ

    • Der D-Ring befindet sich, wie auf dem Foto gezeigt, auf der den Tasten abgewandten Seite.

  2. ZUHnoi6e5ScLc2F3
    ZUHnoi6e5ScLc2F3
    OkRGCmfcoZTBaGXy

    • Hebe den Metallring an und drehe das Gewinde mit ihm heraus.

    • Lege diesen Teil beiseite.

  3. OyrdPMyALqWWKtr2

    • Ab hier verliert du eventuell deine Garantie.

    • Halte den Lautsprecher aufrecht und zwänge einen Metallspatel zwischen Gehäuse und Lautsprecher. Heble die Rasten vorsichtig auf, sie brechen leicht.

    This part is not easy. The main risk is to broke the plastics clips.

    Optrolight -

  4. TRBvaJSG5KNCXfBf
    TRBvaJSG5KNCXfBf
    YgLS3FBs1yFpqRr3
    q5EWYjOYvNlkvTRv

    • Suche den Teil am Gehäuse, der die Lautstärkeregelung abdeckt. Zwänge darunter den Metallspatel ein und Henle alle Rasten auf, so wie im vorigen Schritt.

    • Wiederhole das am Boden des Lautsprechers. Heble das Gehäuse mit den Fingern auf.

  5. aMJOLjlFTeG4bRwn
    aMJOLjlFTeG4bRwn
    SRjRlgjeJnVEeduA

    • Drehe die vier silberfarbenen 9 mm J0 Kreuzschlitzschrauben heraus.

    • Entferne genauso die zwei schwarzen 7 mm Schrauben.

  6. oPqssBfC6ZDxmFKj
    oPqssBfC6ZDxmFKj
    jDQTlFMRdUksISIn
    vWZ6ZlueCYCy5Ppk

    • Beim nächsten Schritt musst du einen heißen Lötkolben benutzen. Sei vorsichtig und verbrennen dich nicht.

    • Entlöte die beiden Enden der grünen Bluetooth Platine mit einem Lötkolben.

    • Es geht leichter, wenn dir eine zweite Person dabei hilft und die Platine anhebt, während du lötest.

    Great instructions here guys - just one comment from myself - underneath the plate there is glue holding it down as well as the solder joints. Be sure to heat it up slightly prior to lifting out otherwise the capacitors and other components get stuck in the glue.

    Jamie Horn -

    bei mir sieht der blootooth-adapter anders aus. da muss ich nix löten, er ist klein und liegt nur in einer passenden mulde, aus der er herausgehoben und in die er wieder abgelegt werden kann. meine typbezeichnung ist S-00122.

    thomas propp -

    Definitely start with the middle one, has 2 solder hinge points that took me a couple minutes to heat up, wiggle and finally lift up. One that side lifted, was much easier to go back to the edge hinge, heat up and just gently pull off.

    Michael Arvan -

    It is importante to note that there are two large solder hinge points and for the midle to pin point. Easy to desoldering but not easy to soldering after battery replacement.

    Optrolight -

  7. UsBekJvobsb4OAY1

    • Wenn die Bluetooth Platine entlötet ist, kannst du sie entfernen. Dein Gerät sieht dann so aus.

  8. NC1PGBVJL5xKtfrV

    • Öffne die Rasten an der Lautsprecherhülle auf ganzer Länge mit dem Metallspatel.

  9. AkCHJRMYTrWWejjj

    • Löse die Hülle mit einem Plastiköffnungswerkzeug vom Boden des Lautsprechers.

    Zuerst auf der Gegenseite zuerst den Deckel, dann die Hülle lösen. Erst am Ende die Seite mit dem Power Button.

    Hans Fuchs -

    Translation: First loosen the cover on the opposite side, then the cover. Only at the end the page with the power button.

    Dan -

    A tips that could be help lot of us. i consider it what not easy to pry the sleeve off. But in fact there are many hole around the side that could be used to push through the holes, the plastic ring retainer.

    Optrolight -

  10. EHNBetUFlThiBcdX
    EHNBetUFlThiBcdX
    ZfnhSKEq1MSfpnce
    nIF2npvqCUXjXpkH

    • Löse die Hülle ganz ab.

  11. VrV2FZjmxgmagAjc
    VrV2FZjmxgmagAjc
    mIOdAWdUFjEcI5GI

    • Drehe die acht schwarzen 14 mm Kreuzschlitzschrauben #1 an der Langseite des Gehäuses heraus.

  12. eXeOLdX6kItOEWuf
    eXeOLdX6kItOEWuf
    r1XUK12YCnUTql6F

    • Wenn die Schrauben entfernt sind, kannst du das Gehäuse auf hebeln, um an die Innenteile zu gelangen.

    • Es geht vielleicht einfacher, wenn du das Gehäuse von einem Ende her aufhebelst.

  13. CqYiDTojj6LXKjub
    CqYiDTojj6LXKjub
    V1Y224N4DQfsYmZX

    • Entferne zwei 5,6 mm Kreuzschlitzschrauben #00 von der rechteckigen Platine.

  14. HWEEYWtNJtvgOSB1

    • Entferne die 9,9 mm Kreuzschlitzschraube #2 von der größeren Platine, welche den Lautsprecher umschließt.

  15. bxGlI2pX4FYd4ttG

    • Nachdem du alle Schrauben entfernt hast, kannst du die Platinen entfernen, um an den Akku zu gelangen.

  16. vJ3WfTgmATDZL3OE
    vJ3WfTgmATDZL3OE
    nF1cAPB2CtGGOTQQ

    • Ziehe die Akkuanschlüsse ab und entferne den Akku.

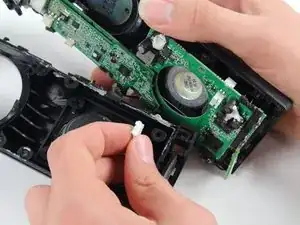

  17. GG1iQVPsrLYKoXeF
    GG1iQVPsrLYKoXeF
    pr4BLbWDtV6OEnoF

    • Der Lautsprecher wird entfernt indem man ihn, wie auf den Bildern gezeigt, vorsichtig von der Platine abzieht.

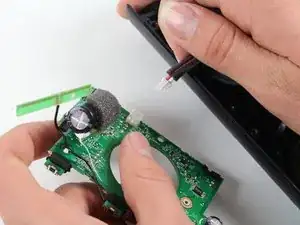

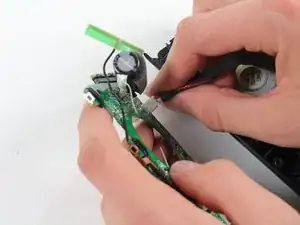

  18. jAMmt1LAbMSnotkX
    jAMmt1LAbMSnotkX
    JZdAXolDAmQOKO5C

    • Der zweite Lautsprecher wird entfernt, indem man ihn, wie auf den Bildern gezeigt, vorsichtig von der Platine absteckt.

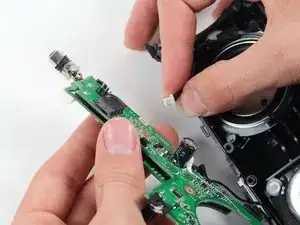

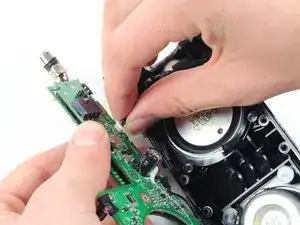

  19. uvMFJCnNoHSpvv53
    uvMFJCnNoHSpvv53
    TmRIVxf45P11EKaf

    • Zum Schluss wird das Motherboard, wie auf den Bildern gezeigt, komplett abgesteckt.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
