Logitech UE Boom USB Anschluss austauschen

Der D-Ring befindet sich, wie auf dem Foto gezeigt, auf der den Tasten abgewandten Seite.

Hebe den Metallring an und drehe das Gewinde mit ihm heraus.

Lege diesen Teil beiseite.

Halte den Lautsprecher aufrecht und zwänge einen Metallspatel zwischen Gehäuse und Lautsprecher. Heble die Rasten vorsichtig auf, sie brechen leicht.

Suche den Teil am Gehäuse, der die Lautstärkeregelung abdeckt. Zwänge darunter den Metallspatel ein und Henle alle Rasten auf, so wie im vorigen Schritt.

Wiederhole das am Boden des Lautsprechers. Heble das Gehäuse mit den Fingern auf.

Drehe die vier silberfarbenen 9 mm J0 Kreuzschlitzschrauben heraus.

Entferne genauso die zwei schwarzen 7 mm Schrauben.

Entlöte die beiden Enden der grünen Bluetooth Platine mit einem Lötkolben.

Wenn die Bluetooth Platine entlötet ist, kannst du sie entfernen. Dein Gerät sieht dann so aus.

Öffne die Rasten an der Lautsprecherhülle auf ganzer Länge mit dem Metallspatel.

Löse die Hülle mit einem Plastiköffnungswerkzeug vom Boden des Lautsprechers.

Löse die Hülle ganz ab.

Drehe die acht schwarzen 14 mm Kreuzschlitzschrauben #1 an der Langseite des Gehäuses heraus.

Wenn die Schrauben entfernt sind, kannst du das Gehäuse auf hebeln, um an die Innenteile zu gelangen.

Entferne zwei 5,6 mm Kreuzschlitzschrauben #00 von der rechteckigen Platine.

Entferne die 9,9 mm Kreuzschlitzschraube #2 von der größeren Platine, welche den Lautsprecher umschließt.

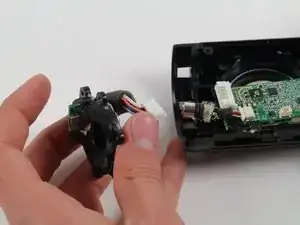

Nachdem du alle Schrauben entfernt hast, kannst du die Platinen entfernen, um an den Akku zu gelangen.

Ziehe die Akkuanschlüsse ab und entferne den Akku.

Finde die USB Platine an der linken Seite des Lautsprechers und entferne sie von der Hauptplatine.
