Mac Mini Modell A1176 PRAM Batterie tauschen

Geschrieben von: Walter Galan

Kommentare: 31

Mac Mini Modell A1176 PRAM Batterie tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 Stunde

Einleitung

Wenn das Gerät ausgeschaltet ist, dann werden die Uhrzeit und andere Einstellungen durch die PRAM Batterie sichergestellt.

Werkzeuge

Ersatzteile

CR2032 Battery

Schritt 1

Schalte deinen Mac Mini aus, trenne alle Kabel und drehe ihn um.
Führe den Jimmy in den Spalt zwischen dem oberen Aluminiumgehäuse und dem unteren Kunststoffgehäuse ein.
Der Jimmy sollte nach ungefähr 9,5 mm stoppen.

A spackle knife makes these steps go much faster.

jouniseppanen - 12/01/19

A double sided letter opener or a thin non-serrated butter knife will suffice.

To prenent cosmetic blemishes, place a matchbook cover or similar thin cardboard on the outer perimeter under the “jimmy”.

Mike - 12/04/20

Schritt 2

Biege den Jimmy vorsichtig nach außen, um den Spalt ein wenig weiterzu öffnen, und hebe das untere Gehäuse ein wenig an.
Am unteren Gehäuse befinden sich mehrere Kunststoffclips, die in eine Nut am oberen Aluminiumgehäuse passen. Dein Ziel ist es, sie mit dem Jimmy so weit nach innen zu drücken, dass sie sich aus der Nut lösen, während du vorsichtig das untere Gehäuse abziehst.

Patience is your best friend.

Do not insert “jimmy in too far. Marking a line from tip upwards on the tool will prevent too far insertion, possibly breaking tabs or damaging internal components.

To prevent the cover closing back up, small strips of matchbook cover (os equivalent) can be inserted about half inch hold prevent closure.

Mike - 12/04/20

Schritt 3

Wenn du die erste Seite gelöst hast, drehe den Mac Mini und beginne, an der Vorderkante zu hebeln.
Biege mit der gleichen Hebelbewegung die Clips nach innen und hebe das untere Gehäuse aus dem oberen Gehäuse heraus.

Schritt 4

Möglicherweise musst du den Jimmy an der Kante entlang bewegen, um alle Clips zu lPosen. Sei geduldig und arbeite dich schrittweise vor.

Schritt 5

Arbeite dich um das Gerät herum, um die Clips an der letzten Seite zu lösen.

Schritt 6

Drehe den Mac Mini wieder auf die Vorderseite und hebe das obere Gehäuse vom unterem Gehäuse ab.

Before reassembly, make sure no wires are sticking out.

Line up top cover carefully. Gently press down on top cover until top and bottom fully seated.

CAUTION! DO NOT PRESS TOO HARD ON THE COVER TO PREVENT CRACKING THE PLASTIC TOP.

GO EASY.

Mike - 12/04/20

Schritt 7

Später in dieser Anleitung wirst du mehrere Kreuzschlitzschrauben entfernen, welche sehr tief liegen. Normale Schraubendreher sind meist zu breit um zu den vertieften Schrauben zu gelangen, achte daher darauf, einen dünnen Schraubendreher zu haben.
Entferne zuerst die AirPort-Antenne (die größere von den beiden), welche nah bei dem Power-Button liegt.
Drücke die beiden Stifte zusammen, und hebe die AirPort-Antenne von ihrem Befestigungsstift ab.
Sei vorsichtig und drücke die Stifte nicht zu weit zusammen, sonst brechen diese ab.
Beim Zusammenbau musst du die beiden Stifte leicht zusammendrücken, sodass sie in die Öffnungen auf der AirPort-Antennenkarte passen.

Schritt 8

Hebe den Sicherungsbügel am ZIF-Anschluss auf der linken Seite mit der Spudgerspitze ein wenig hoch.
Der Bügel lässt sich etwa 1 mm weit anheben. Versuche nicht, den Bügel ganz zu entfernen.

Now also lift the right side of the ZIF cable lock up from its socket.

chriZ -

Good catch of the incomplete unlocking instructions. ;P

lamarhavard - 25/12/15

Hmmm... what if I didn't read this before and I removed the cable and the lock sort of broke?... what would happen... would I experience problems? I can still put the cable back in place and push the lock back down with the spudger.

Dan O -

Same. I totally removed the lock , the edges are busted and won't stay in place, How can I get the cable to stay? what's the fix?

Suzanne -

Dan O & Suzanne, hold the cable in the socket and put a dab of hot glue on both sides, It's non-conductive and should hold...worked for me.

lamarhavard - 25/12/15

does any one know, where to get the connector from zhe ZIF Cable?

someone, that preowned my mac broke the holder!

julian gmeiner -

Julian, did you ever find where to get a replacement lock for the Zip Cable. Mine is also broken..

Suzanne -

This is not my first memory replacement in a Mini and I got over-confident and stupidly fully removed the audio cable ZIF lock and assumed I had broken something. But, now that I have read this guide more carefully, I am not sure. I sure would love to hear some detailed instructions for putting a ZIF lock back on.

Is it possible that I have removed it without having broken it? If I have broken it, do I have to buy a new cable? Just a new ZIF lock? A new audio board? This is a 2.0 GHz A1176.

Thanks!

GalvanicMacPro -

Michael, Mine seems to be broken. I bought & tried the Kapton Tape that was suggested & still no sound.

Suzanne -

C’est la première que je doit déverrouiller un câble ZIF. Je précise qu’il faut lever à gauche et à droite, ça force un peu, prendre appui sur le boitier du Mac, comme e montre la photo.

La partie noire reste dans la partie blanche (+1 mm), et la nappe flexible sort par le haut.

Ludovic - 17/12/17

Schritt 9

Hebe das Audio-Flachbandkabel nach oben aus seinem Anschluss heraus.
Wenn sich das Audiokabel noch nicht herausholen lässt, dann ist der Sicherungsbügel noch nicht ganz offen. Überprüfe nochmals, ob er überall 1 mm weit von seinem Anschluss auf der Verbindungsplatine angehoben ist.

As an option to avoid potential damage when disconnecting the cable from the ZIF socket and clip, it is possible to unscrew the audio board and remove it along with the internal frame.

Nick Baldwin -

Schritt 10

Drehe den mini so, dass der Einschub des SuperDrive zu dir zeigt.
Hebe den Stecker am Kabel des Thermosensors der Festplatte mit einer Pinzette aus seinem Anschluss auf dem Logic Board heraus.
Fasse nur den Stecker mit der Pinzette an, nicht die Kabel.
Der Stecker befindet sich unter der Öffnung für das optische Laufwerk, nahe an der PRAM-Batterie.

Managed to leave this connected by flopping back the drive rather than totally removing

pglock -

WATCH OUT!!

separated one of the wires from the connector very easily. i would have preferred to use a spudger at this step. the tweezers in effect snipped the wire!!

mklsvg -

As my experience you should definitely use angeled tweezers as shown in several pictures. To avoid stripped cable deflash sharp edges of the tweezers a little bit. I never experienced problems when using that kind of tool carefully.

Timpetou -

I've had to remove a few of these connectors on iBooks and other small Apple devices ... I've found that, with careful and gentle pressure (working first one side and then the other) using a small flat-headed jeweller's screwdriver is best.

Mike Haines -

I agree Mike.

dixieskettlecorn - 23/03/18

Note where the airport antennae connecting wire comes out from the interior along the top. When reassembling, it has to be routed the same way, or it won't reach its install position.

robert -

If your fan runs at high speed after you complete this project, you have forgotten to reconnect the thermal sensor.

Curt -

Schritt 11

In den nächsten fünf Schritten werden die vier Kreuzschlitzschrauben, mit denen der innere Rahmen am Gehäuseunterteil befestigt ist, entfernt. Bei jedem Schritt wird zunächst eine Übersicht gezeigt, dann eine Nahaufnahme der betreffenden Schraube.
Eine der Kreuzschlitzschrauben liegt vertieft in der Nähe der Einschalttaste. Drehe sie heraus.

Schritt 12

Eine weitere Kreuzschlitzschraube, die den Rahmen am Gehäuseunterteil befestigt, sitzt vertieft in der Nähe der Statusanzeige. Drehe sie heraus.
Das ist die längste der vier Befestigungsschrauben.

Schritt 13

Entferne die Kreuzschlitzschraube in der Nähe der Bluetooth-Antenne vom inneren Rahmen.

Before removing any of these screws, there is another step needed which is not here:

On the front of the optical drive, right side as you look at the slot-load, is a small blue board attached by a single black screw. This needs to be removed before the optical drive can be taken out.

Mike Haines -

Schritt 14

Entferne die Kreuzschlitzschraube, mit der der innere Rahmen in der Nähe der Audioanschlüsse am Untergehäuse befestigt ist.

On reassembly, if you don't have a magnetic screwdriver, a tiny dab of grease at the tip of your screwdriver will help hold the screw on the driver so you can lower it into the recessed slot.

pfbloom -

Schritt 15

Hebe den inneren Rahmen behutsam vom Gehäuseunterteil ab, beachte, dass sich die AirPort-Antenne und andere Kabel verfangen könnten.
Eventuell musst du nahe bei der Verbindungsplatine nach oben ziehen, bis sie sich vom Logic Board löst.

At this point be careful that you don't pull out the Airport antenna ... but if you do, just check that it is back before re-assembling.

Mike Haines -

During re-assembly, the internal frame has to go in at an angle ... the back of the optical drive goes in first.

This means that you can seat the fan cover correctly, but more importantly, there is an interconnect board on the back of the optical drive that must be firmly pushed back into its housing on the logic board.

Mike Haines -

Reassembly: Before slipping the main frame back into its place, refer to earlier photos, ensuring proper routing of the WiFi cable.

Steve -

If, like me, you pull the wire on the airport antenna free, it snaps back into place easily. The connector is on the extra card screwed to the motherboard that looks like it has a phone battery embedded in it. The connector is at the top of the 'battery'. This accessory card is the wifi card, so it makes sense that the antenna plugs onto this.

Dan - 07/06/15

Schritt 16

Biege die Metallhalterung nicht zu weit, sie könnte sonst abbrechen. In diesem Fall benötigst du ein neues Logic Board.

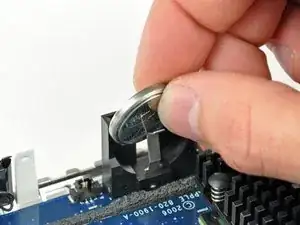

Ziehe die PRAM Batterie aus dem Halter zur Mitte des Logic Boards hin. Du musst die Batterie weiter als erwartet ziehen, bis sie herauskommt.
Wenn du eine neue Batterie einsetzt, stelle sicher, dass du diese richtig herum einsetzt. Die beschriftete Seite muss zum Kunstoffhalter hin zeigen. Stelle außerdem sicher, dass die Batterie Kontakt mit den Metallhaltern hat. (Du kannst diese Halter eventuell ein wenig nach vorne biegen).

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Walter Galan

685540 Reputation

3 Kommentare

The battery in question for this model of Mac mini (and many other Macs and PCs) is a CR2032 lithium 3V.

Jake Errs -

I used this guide, to replace the two 256mb ram cards with the max. two 1gb cards, because of the great photos...much better than a video. But if I didn't have to upgrade the memory, all I would've done is remove the airport antenna, the frame screws and the thermal sensor cable and lift the drive up enough to clear the battery. And I did replace the CR2032 battery while I was at it.

Thanks Walter, good job!

lamarhavard - 25/12/15

Im Replace Battery rasembli a n Black Screen how to fix? Sorry mi english is too bad

Nicolás Garcia Galván - 25/03/19
