Mac Pro Ende 2013 AirPort Karte tauschen

Geschrieben von: Andrew Optimus Goldheart

Kommentare: 20

Mac Pro Ende 2013 AirPort Karte tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt, wie du die AirPort Karte im Mac Pro Ende 2013 austauschen kannst.

Werkzeuge

Schritt 1

Schiebe den Verriegelungsschalter nach rechts in die entriegelte Position.

Schritt 2

Hebe das Außengehäuse gerade nach oben vom Mac Pro ab.
Es kann helfen, auf die Mitte des Lüfters zu drücken, während das Gehäuse nach oben gehoben wird.

Schritt 3

Entferne die fünf 5,1 mm T10 Torx Schrauben, die rund um die Lüftereinheit herum angebracht sind.

You don't have to remove the fan assy to get to the wifi board & card. It can be done with the fan assy still attached.

Fat Mango - 18/05/17

Fat Mango is correct. That said. If you do pull the fan assembly note that the screws are all held in with blue Permatex and breaking them free takes a fair amount of effort. Getting a good set of Torx screwdrivers is a must.

Jim WIlson - 27/05/18

Hey guys, what would happen if you only replace one card.. I have a D300 but the plan is to upgrade to D500 or D600. So If I can afford and install one instead of the pair would it increase something? or will it cause any conflict? I guess I don’t understand if I the Mac Pro has 2 D300 graphic cards that means each has 1GB? Same as If I would Install 1 D600 that would increase 3GB only? Thanks.

marcotamayo - 05/05/19

D300 = 2GB each card. Very few apps uses two cards at the same time.

Gio Cas - 21/12/20

The (5) Screws are Apple part number 923-0713

Steven Gier - 27/12/19

Schritt 4

Die Lüftereinheit ist mit zwei Kabeln mit dem Rest des Computers verbunden. Die Kabel befinden sich auf der Seite des IO Boards.
Kippe die Einheit nach oben, weg vom IO Board.
Versuche noch nicht die Lüftereinheit ganz zu entfernen, da sie noch durch zwei Kabel mit dem Computer verbunden ist.

Schritt 5

Halte die Lüftereinheit mit einer Hand fest und löse die zwei T8 nicht verlierbaren Schrauben in der Halterung des Lüfterkabels.
Diese Schrauben sind nicht-verlierbar und verbleiben daher im Mac Pro. Versuche nicht, die Schrauben aus deinem Mac Pro zu entfernen.

On my Mac Pro (assembled mid-2017) these are T8 screws. In fact, there were no T7 screws anywhere in my machine.

mark33 - 25/01/18

There was no bracket on top of the cable at all, so I got a bit confused, so I had to skip step 5 and 6.

Rakesh - 19/11/19

On my machine, a TR7 worked to remove them due to the weird angle.

Wilson Gaberino -

Schritt 6

Benutze eine Pinzette, um die Halterung des Lüfterkabels von der Lüftereinheit zu entfernen.

Schritt 7

Benutze das flache Ende eines Spudgers, um das Flachbandkabels der Lüftereinheit vom IO board zu trennen.

Schritt 8

Entferne das Antennenkabel der Lüftereinheit vom IO board.
Entferne die Lüftereinheit vom Mac Pro.

You don't have to remove the fan assy to do the steps below. They can be done with the fan assy still attached.

Fat Mango - 18/05/17

Schritt 9

Heble mit dem flachen Ende des Spudgers den Deckel von der Lüftereinheit ab.
Entferne den Deckel der Lüftereinheit.

There is a thin circle of double sided adhesive that must be loosened in order to remove the plastic cover.

somethingorother - 20/05/14

Schritt 10

Entferne die drei 3,7 mm Torx T4 Schrauben, mit denen die Metallabdeckung über der Einbauöffnung für die AirPort-Karte befestigt ist.

I had better luck using a T5 driver.

somethingorother - 20/05/14

Same here. Mine were T5, not T4.

Carsten Clark - 29/05/15

t4 was good for me

Arden De Cuir - 27/10/20

Schritt 11

Hebe die Metallabdeckung über der Einbauöffnung für die AirPort-Karte hoch und entferne sie.

Schritt 12

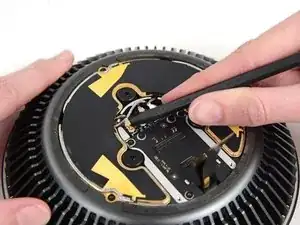

Klappe den Sicherungsbügel am ZIF-Anschluss des Flachbandkabels der Lüftereinheit mit der Spudgerspitze hoch.
Löse das Flachbandkabel zur Lüftereinheit aus dem ZIF-Anschluss heraus.

Schritt 13

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.
Löse das Flachbandkabel zum Lüfter ab.

Schritt 14

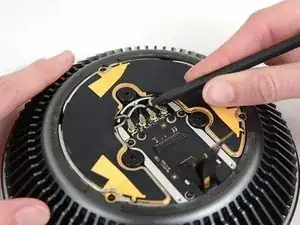

Trenne die vier AirPort-Antennenkabel mit der Spudgerspitze von der AirPort-Karte ab.

Schritt 15

Entferne drei 3,7 mm Torx T4 Schrauben, mit denen die AirPort-Karte an der Lüftereinheit befestigt ist.

These screws were also T5, not T4, for me.

Carsten Clark - 29/05/15

Schritt 16

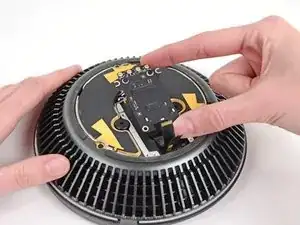

Entferne die AirPort-Karte von der Lüftereinheit.

Schritt 17

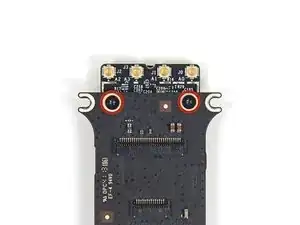

Entferne die beiden 3,7 mm Torx T4 Schrauben, mit denen die AirPort-Karte an der AirPort-Platine befestigt ist.

And, finally, so were these!

Carsten Clark - 03/06/15

Schritt 18

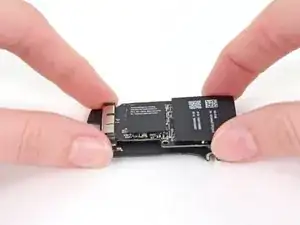

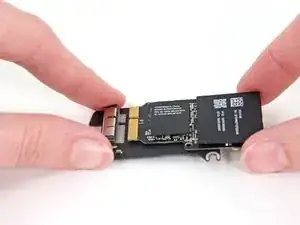

Schiebe die AirPort-Karte aus ihrem Anschluss auf der AirPort-Platine heraus.

I suspect the newer Airport card (802.11ac) Apple P/N 653-0014 will work here.

Dan - 29/10/16

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
