Mac Pro Ende 2013 Lüfter tauschen

Geschrieben von: Andrew Optimus Goldheart
  • Kommentare: 22
Mac Pro Ende 2013 Lüfter tauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

Keine Schätzung

Einleitung

Der Mac Pro wird von einem einzigen Lüfter gekühlt. In dieser Anleitung kannst du sehen, wie du den Lüfter ausbauen und reinigen oder ersetzen kannst.

  1. UvUDEeuAGOcSyZ6Y
    UvUDEeuAGOcSyZ6Y
    6E4dVROBn2KCRitH

    • Schiebe den Verriegelungsschalter nach rechts in die entriegelte Position.

  2. 1T6FWnrfHWRH2PIX
    1T6FWnrfHWRH2PIX
    LZUjZMT1W2HyocfY
    qEZURvNGfsFRhn15

    • Hebe das Außengehäuse gerade nach oben vom Mac Pro ab.

    • Es kann helfen, auf die Mitte des Lüfters zu drücken, während das Gehäuse nach oben gehoben wird.

  3. thx2PRFESOcKGAcF
    thx2PRFESOcKGAcF
    fowEwJDQUHt5gRvN
    YkicYtjklAO35ERL

    • Entferne die fünf 5,1 mm T10 Torx Schrauben, die rund um die Lüftereinheit herum angebracht sind.

    You don't have to remove the fan assy to get to the wifi board & card. It can be done with the fan assy still attached.

    Fat Mango -

    Fat Mango is correct. That said. If you do pull the fan assembly note that the screws are all held in with blue Permatex and breaking them free takes a fair amount of effort. Getting a good set of Torx screwdrivers is a must.

    Jim WIlson -

    Hey guys, what would happen if you only replace one card.. I have a D300 but the plan is to upgrade to D500 or D600. So If I can afford and install one instead of the pair would it increase something? or will it cause any conflict? I guess I don’t understand if I the Mac Pro has 2 D300 graphic cards that means each has 1GB? Same as If I would Install 1 D600 that would increase 3GB only? Thanks.

    marcotamayo -

    D300 = 2GB each card. Very few apps uses two cards at the same time.

    Gio Cas -

    The (5) Screws are Apple part number 923-0713

    Steven Gier -

  4. fEANTTnYS4TS3pQD
    fEANTTnYS4TS3pQD
    V2ArmlpPcrPPbGTB

    • Die Lüftereinheit ist mit zwei Kabeln mit dem Rest des Computers verbunden. Die Kabel befinden sich auf der Seite des IO Boards.

    • Kippe die Einheit nach oben, weg vom IO Board.

    • Versuche noch nicht die Lüftereinheit ganz zu entfernen, da sie noch durch zwei Kabel mit dem Computer verbunden ist.

  5. lceQ6InRYFH5qg2f

    • Halte die Lüftereinheit mit einer Hand fest und löse die zwei T8 nicht verlierbaren Schrauben in der Halterung des Lüfterkabels.

    • Diese Schrauben sind nicht-verlierbar und verbleiben daher im Mac Pro. Versuche nicht, die Schrauben aus deinem Mac Pro zu entfernen.

    On my Mac Pro (assembled mid-2017) these are T8 screws. In fact, there were no T7 screws anywhere in my machine.

    mark33 -

    There was no bracket on top of the cable at all, so I got a bit confused, so I had to skip step 5 and 6.

    Rakesh -

    On my machine, a TR7 worked to remove them due to the weird angle.

    Wilson Gaberino -

  6. Y6MKDVBUdIumVZuf

    • Benutze eine Pinzette, um die Halterung des Lüfterkabels von der Lüftereinheit zu entfernen.

  7. JUE2RPF2GwjcP2kr
    JUE2RPF2GwjcP2kr
    oW6DugeJyYrgKGD4

    • Benutze das flache Ende eines Spudgers, um das Flachbandkabels der Lüftereinheit vom IO board zu trennen.

  8. wMMmqDsn3NjCMRWu

    • Entferne das Antennenkabel der Lüftereinheit vom IO board.

    • Entferne die Lüftereinheit vom Mac Pro.

    You don't have to remove the fan assy to do the steps below. They can be done with the fan assy still attached.

    Fat Mango -

  9. apNLOQVTbSwRJEmE
    apNLOQVTbSwRJEmE
    rayTDFNEYXXyajCi
    lJfnXsGRmB1PhKgl

    • Heble mit dem flachen Ende des Spudgers den Deckel von der Lüftereinheit ab.

    • Entferne den Deckel der Lüftereinheit.

    There is a thin circle of double sided adhesive that must be loosened in order to remove the plastic cover.

    somethingorother -

  10. PGPYZIOrE1pyOwKd

    • Entferne die drei 3,7 mm Torx T4 Schrauben, mit denen die Metallabdeckung über der Einbauöffnung für die AirPort-Karte befestigt ist.

    I had better luck using a T5 driver.

    somethingorother -

    Same here. Mine were T5, not T4.

    Carsten Clark -

    t4 was good for me

    Arden De Cuir -

  11. Y5vOw5AaByHX1PUG

    • Hebe die Metallabdeckung über der Einbauöffnung für die AirPort-Karte hoch und entferne sie.

  12. HioOaQOGRla4SCVb
    HioOaQOGRla4SCVb
    C646tHfOke2DRgKx
    HjDt4JNgKyaleTSj

    • Klappe den Sicherungsbügel am ZIF-Anschluss des Flachbandkabels der Lüftereinheit mit der Spudgerspitze hoch.

    • Löse das Flachbandkabel zur Lüftereinheit aus dem ZIF-Anschluss heraus.

  13. CCqnEFchgYXuKXAu
    CCqnEFchgYXuKXAu
    rhe2NNlNTCGFyVW1
    mfwaOUY31M1hKxJV

    • Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.

    • Löse das Flachbandkabel zum Lüfter ab.

  14. kqHqADw3Ejeg2me2

    • Entferne die drei 3,7 mm Torx T4 Schrauben, mit denen die Lüfterblende an der Lüftereinheit befestigt ist.

  15. Jsg1taZGZFjNnrov
    Jsg1taZGZFjNnrov
    T1ERxVoCHMmSmRu2

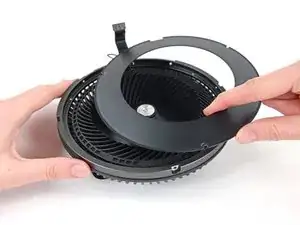

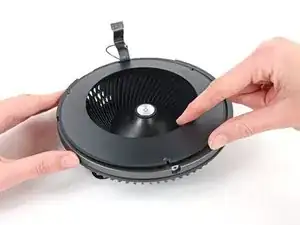

    • Entferne die Lüfterblende.

  16. ZZ3Io1GVRrot1gX4

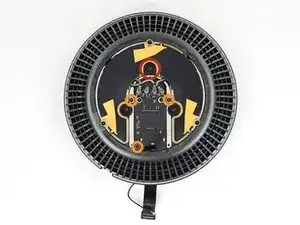

    • Entferne folgende Schrauben oben an der Lüftereinheit:

    • Eine 10,4 mm Torx T10 Schraube

    • Drei 3,7 mm Torx T4 Schrauben

    'T4' screws here VERY tight - iFixit T4 bit spun out on 2, but managed to get them to turn with T5 bit and firm downward pressure....

    vbob -

  17. pFnLjPUGCvFm2Mb6
    pFnLjPUGCvFm2Mb6
    LP26EkIPDTYCG5oZ

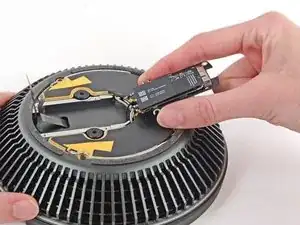

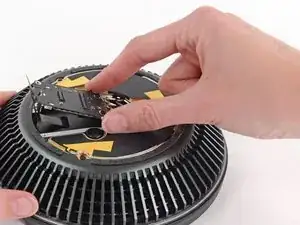

    • Klappe die AirPort-Karte herum.

  18. BOi212riQI6LyGLO

    • Entferne die letzten beiden 10,4 mm Torx T10 Schrauben, mit denen der Lüfter an der Lüftereinheit befestigt ist.

  19. ITyrTSYDV2AWqtyH
    ITyrTSYDV2AWqtyH
    rl23ifXnxqgEIld4
    XEy3ga2Dj5atquQK

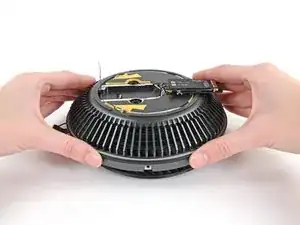

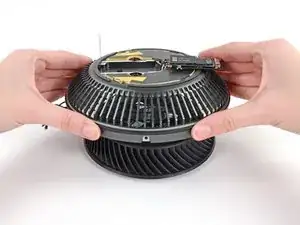

    • Hebe die Lüftereinheit vom Lüfter weg.

    No way to install that last ribbon of a new fan is actually put on the last ribbon is attached

    themichaelguy -

    I would be happy to pay 100 dollars to find the solution for the last ribbon coennection when a new fan is actually put on

    themichaelguy -

    THANK YOU, now I know how to connect the ribbon to the fan again.

    Darius Zendeh -

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Andrew Optimus Goldheart

Mitglied seit: 17/10/09

493949 Reputation

5 Kommentare

using my iFixit bit set, I'd have to say that the tiny screws for Airport card & cover, as well as fan bezel, are actually T5, not T4 - came very close to stripping the heads on two of the Airport card screws with the recommended T4 bit, but firm pressure and a steady hand with T5 bit got them out. Thanks for the guide - many careful steps to get a scrap of scotch tape out of the fan where its gentle ticks-ticka was driving us crazy thinking something far worse was going wrong.....

vbob -

Ha! I wondered what would happen if some tiny flotsam was dropped in through the top - terrible! Thanks for the tip!

Wagon Fixin -

Likewise, I've had a random noise in the fan at startup, and finally took the fan assembly apart to grab it. It was some even tinier screw from somewhere that had lodged in part of the fan housing. All is very, very well now!!!!

Colin Wright -

Hey Colin, I have same fan startup nois in my MP. Can you help me and tell how to fix in few steps?

Deny -

Using Macs Fan Control, I noticed the baseline fan speed of my “trashcan” slowly creeping up from 790 RPM (the usual) to 8 or 900 RPM. Using this guide I took the fan assembly off, and vacuumed and dusted everything with a vacuum, soft brush and canned air. It wasn’t necessary to disassemble the fan unit itself. That did the trick - fan speed is back down to 790 RPM after putting it back together.

PS - in Step 5, a Torx T8 screwdriver seemed to fit just fine for the fan cable bracket screws.

isonno -
