MacBook Air (13 Zoll, 2019, Retina Display) Akku tauschen

Geschrieben von: Adam O'Camb

Kommentare: 34

MacBook Air (13 Zoll, 2019, Retina Display) Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie ein defekter Akku im MacBook Air von 2019 ausgetauscht werden kann.

Um das Risiko eines Brandschadens zu verringern, solltest du dein MacBook anschalten und den Akku vor Reparaturbeginn ganz leer werden lassen. Ein Lithium-Ionen Akku kann sehr gefährlich werden, wenn er versehentlich angestochen wird. Wenn dein Akku aufgebläht ist, musst du besondere Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

MacBook Air 13" (Late 2018-Early 2020) Battery

Schritt 1

Bevor du anfängst, solltest du die Auto Boot Funktion stilllegen. Auto Boot schaltet deinen Mac beim Aufklappen ein und kann während des Öffnungsvorgangs versehentlich ausgelöst werden. Benutze diese Anleitung oder folgende verkürzten nachfolgenden Anweisungen um Autoboot auszuschalten.
Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.
Schalte dein MacBook Air vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und drehe den Laptop um.
Entferne mit einem P5-Pentalobe-Schraubenzieher folgende Schrauben:

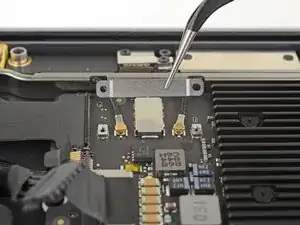

Zwei 7,9 mm Schrauben
Zwei 7,1 mm Schrauben
Sechs 2,6 mm Schrauben

If the first thing you do is disconnect the battery, is it really an issue if you don’t (or can’t) disable auto-boot?

maccentric - 14/10/20

I agree, why disable Auto-Boot when the lid is closed and the battery is disconnected immediately? – I've never had an issue since 2016 when the feature was introduced.

stevebsiegel -

On my machine, the longest two screws were in the corners, while the other two long screws were in the middle. Perhaps previous service in the past had them replaced into the wrong place? In any case, the longest screws do seem to fit in either place. I guess 0.8mm is not very much of a difference. Seems like poor design if they could have used one size of screw.

johann beda - 16/10/22

Schritt 2

Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.
Entferne das Gehäuseunterteil.

Das geht etwas schwer, da das Unterteil mittig noch von 2 Druckverschlüssen gehalten wird.

facebook -

Schritt 3

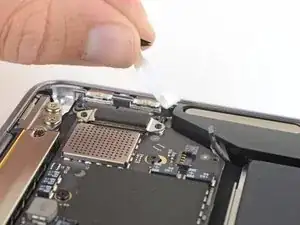

Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.

Schritt 4

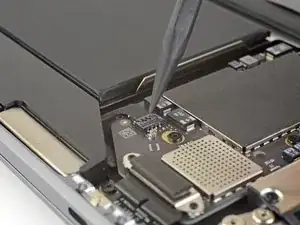

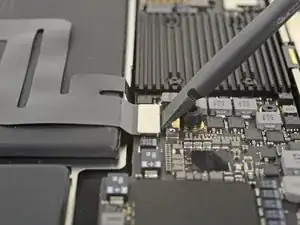

Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.

Before the battery can be fully disconnected, the battery disconnect button needs to be held down. There is a gold button just above the battery socket, along with a small LED much like the 12” machines. Once this has been held down and the LED has switched off it is safe to remove the battery.

Aaron Dalziel - 08/12/20

This seems like an important step?

maccentric - 28/02/21

Also, seems like this should be done after the battery is disconnected, not before? Otherwise, wouldn’t the battery re-charge it?

maccentric -

What if the white LED dosent light up after pressing the yellow button again?

Iron05 -

I just performed this repair on my late 2018 mac air. I did click the gold button but saw no LED illuminated or otherwise. Question- after reassembly does the button get pressed again to connect the battery? Please clarify if this button is to be pressed and if it needs pressing again after the repair.

All said - I pressed again after the battery connector clicked, assembled the back and all worked perfectly. The original issue was one dead port (no charge, no communication). The battery charge lightening bold icon was acting funny too. Genuis bar guy in Naperville said it was likely a logic board too. But it was not. The port was apparently confusing the logic board with regards to the charge function. Thanks Adam for saving me $440 and sending my computer back to Apple. I am 71 yrs young - who says an old dog can’t learn new tricks with good training!!

William Lane - 13/07/21

I didn't see Aaron's comment before completing the battery replacement. Afterwards, the computer would not turn on despite multiple SMC reset procedures. Upon double-checking the comments I see the importance of pressing the gold button. I pressed the gold button before disconnecting the new battery, then pressed it again after reconnecting for good measure. Computer booted!

It would be good of iFixit to add this important step as most people probably don't open up every single comment on (seemingly) simple steps.

Corey Matsumoto -

Seconding Corey's comment. If paid more attention to the comment section, I would have avoided 15-30 minutes of panic. (BTW I did not notice any LED, but the golden button was easy to find).

Lorenzo Sorbo -

Schritt 5

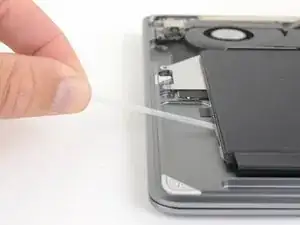

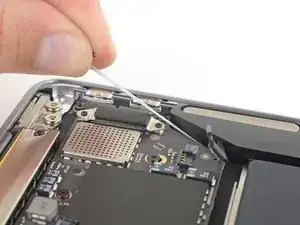

Hebe die schwarze Zuglasche des Lautsprechers unten am rechten Lautsprecher soweit an, dass du sie mit deinen Fingern greifen kannst.
Fasse die Zuglasche an und ziehe sie langsam und behutsam unter dem rechten Lautsprecher hervor.
Ziehe die Zuglasche und den Klebestreifen so parallel wie möglich zum Laptop. Achte darauf, dass er nicht am Inneren des Laptops schabt.
Wenn der Streifen reißt, dann lasse ihn so wie er ist und gehe zum nächsten Schritt über.

What do you do to get the speaker to stick once you put things back together? Are these adhesive strips reusable? If not, where can we get new ones?

Ryan - 30/12/20

The strips will tend to remain edhesive in some cases but if not just use some thin double sided adhesive tape of a similar width. I will not link because I am in Australia but it isn’t hard to find. I used some heat (100°C) and a plastic spudger to aid removal or a hair dryer on lower heat. Slow and steady, it’s not hard. The strips will almost certainly break.

Peter Newman -

Schritt 6

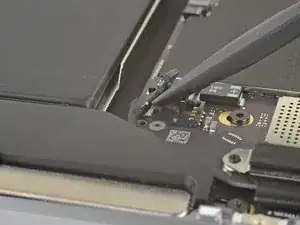

Schiebe die Spudgerspitze unter das Kabel zum rechten Lautsprecher und heble senkrecht nach oben, so dass der Lautsprecher abgetrennt wird.

Schritt 7

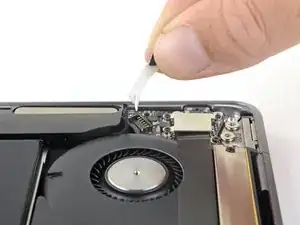

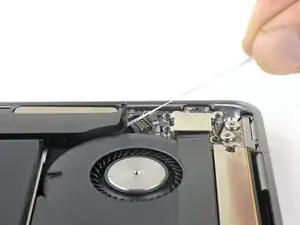

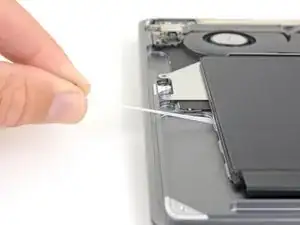

Hebe die schwarze Zuglasche des Lautsprechers oben am rechten Lautsprecher soweit an, dass du sie mit deinen Fingern greifen kannst.
Fasse die Zuglasche an und ziehe sie langsam und behutsam unter dem rechten Lautsprecher hervor.
Ziehe die Zuglasche und den Klebestreifen so parallel wie möglich zum Laptop. Achte darauf, dass er nicht am Inneren des Laptops schabt.
Wenn der Streifen reißt, oder der erste schon gerissen ist, dann benutze einen erwärmten iOpener oder ein Heißluftgebläse, um das Ablösen des Klebers zu erleichtern:
Erwärme den Lautsprecher, damit der Kleber darunter weich wird.
Schiebe vorsichtig einen Spudger oder ein Plektrum unter den Lautsprecher und trenne den Kleber auf.

Schritt 8

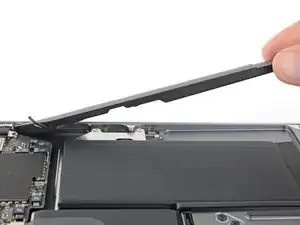

Hebe den rechten Lautsprecher senkrecht von der Unterseite hoch und entferne ihn.

Step 5 the right speaker adhesive broken while removing, other end adhesive slipped out ok. But it's extremely hard to now lift up the battery, feels like I break something if I try harder.

handsonmac -

Schritt 9

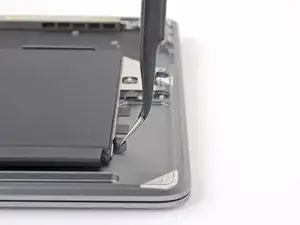

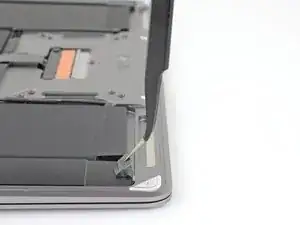

Hebe die schwarze Zuglasche unten am Lautsprecher mit einer Pinzette soweit an, dass du sie mit dem Finger fassen kannst.
Fasse die Zuglasche an und ziehe den Klebestreifen langsam und sorgfältig unter dem Lautsprecher hervor.
Ziehe den Klebestreifen so parallel zum Laptop, wie du kannst. Achte darauf, dass der Klebestreifen nirgends am Gehäuseinneren schabt.
Wenn der Streifen reißt, dann lasse ihn, so wie er ist und gehe zum nächsten Schritt über.

Schritt 10

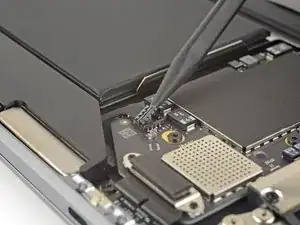

Schiebe die Spudgerspitze unter das Kabel zum linken Lautsprecher und heble senkrecht nach oben, so dass der Lautsprecher abgetrennt wird.
Wenn der Stecker gelöst ist, dann schiebe das flache Ende des Spudgers unter das Kabel und trenne es aus der Klebeverbindung zum Logic Board ab.

Schritt 11

Hebe die schwarze Zuglasche des Lautsprechers oben am linken Lautsprecher soweit an, dass du sie mit deinen Fingern greifen kannst.
Fasse die Zuglasche an und ziehe sie langsam und behutsam unter dem linken Lautsprecher hervor.
Ziehe die Zuglasche und den Klebestreifen so parallel wie möglich zum Laptop. Achte darauf, dass er nicht am Inneren des Laptops schabt.
Wenn der Streifen reißt, oder der erste schon gerissen ist, dann benutze einen erwärmten iOpener oder ein Heißluftgebläse, um das Ablösen des Klebers zu erleichtern:
Erwärme den Lautsprecher, damit der Kleber darunter weich wird.
Schiebe vorsichtig einen Spudger oder ein Plektrum unter den Lautsprecher und trenne den Kleber auf.

Schritt 12

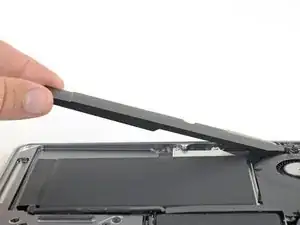

Hebe den linken Lautsprecher senkrecht von der Unterseite hoch und entferne ihn.

Schritt 13

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Halterung des Trackpad-Steckers befestigt ist.

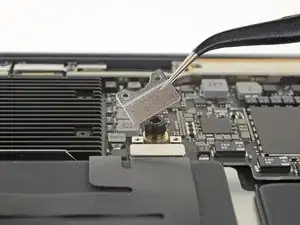

Entferne die Halterung des Trackpad-Steckers.

My machine used T4 screws

johann beda -

Me too! I tried with T3 and it wasn’t working.

Rose Alshuaibi -

Schritt 14

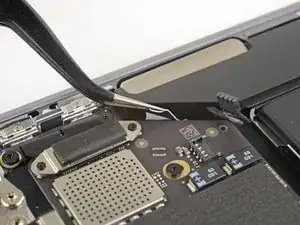

Heble den Stecker am Trackpadkabel mit dem flachen Ende des Spudgers hoch und löse ihn aus dem Abschluss heraus.

Schritt 15

Wenn der linke Lautsprecher bereits abgetrennt ist, dann überspringe diesen Schritt.
Schiebe die Spudgerspitze unter das Lautsprecherkabel und heble das Kabel zum Ablösen senkrecht hoch.
Schiebe das flache Ende des Spudgers bei gelöstem Stecker unter das Kabel und löse es aus der Klebeverbindung zum Logic Board.

I think step 15 was a mistake because it’s a repeat of step 10.

Ryan R - 03/03/21

Yeah, the speaker is already removed at this point.

Jason _ - 20/04/21

Schritt 16

Entferne die beiden 1,3 mm Torx T3 Schrauben, mit denen die Halterung des USB-C-Anschlusses befestigt ist.
Entferne die Halterung des USB-C-Anschlusses.

Schritt 17

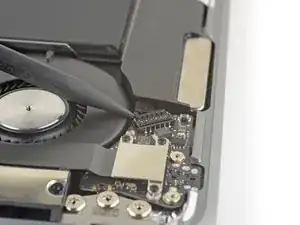

Heble den Stecker am USB-C-Kabel mit dem flachen Ende des Spudgers hoch und löse ihn aus seinem Anschluss auf dem Logic Board.

Schritt 18

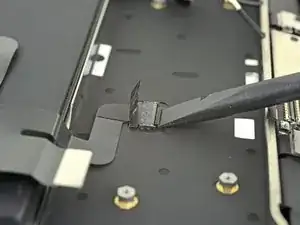

Klappe den Sicherungsbügel am ZIF-Anschluss der Audio-Platine hoch.
Schiebe das Kabel zur Audio-Platine aus seinem ZIF-Anschluss heraus.

Schritt 19

Ziehe den schwarzen Aufkleber am Stecker des Lüfterkabels ab.

Schritt 20

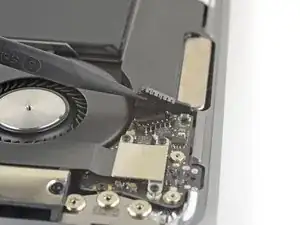

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.
Schiebe das Lüfterkabel aus dem ZIF-Anschluss heraus.

Schritt 21

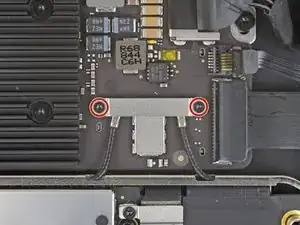

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Halterung des Antennenkabels befestigt ist.
Entferne die Halterung des Antennenkabels.

These are T4 screws

Richard Arnett - 18/08/20

The MBA I just finished with were T3. I'm fairly confident with my tools as I recently updated/upgraded nearly my entire set with WiHa. I should also mention the many tools acquired from iFixit over the years have all been were exceptional lasting years. There's no doubt iFixit would have been my source but a close friend went to work for WiHa. His discount(s) & being motivated to help him was a major impact. For anyone not having such an advantage IMHO tools from iFixit are one of the best values anywhere. Let's not forget; buying from iFixit will also help to push "Right to Repair" forward. Here in Minnesota Right to repair ALMOST PASSED. Many believe it will become law during the next session! I can't tell you how proud this would make me. I would obtain as many service manuals as possible and post them all online!!! What a great dream...

admin -

Schritt 22

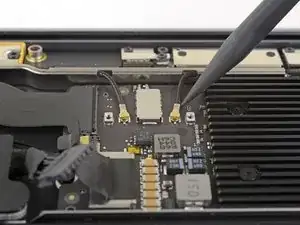

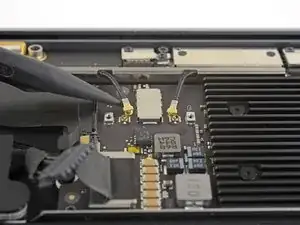

Setze die Spudgerspitze nahe am Stecker unter eines der Antennenkabel. Heble senkrecht nach oben und trenne das Kabel ab.
Wiederhole das Ganze für den anderen Stecker.

Schritt 23

Entferne die beiden 1,5 mm Torx T3 Schrauben, mit denen die Halterung des Displaykabelsteckers befestigt ist.
Entferne die Halterung des Displaykabelsteckers.

Schritt 24

Heble den Displaykabelstecker mit dem flachen Ende des Spudgers hoch.

How do I reconnect display connector??

Kris Queck - 16/04/21

Just align the plug section of the display flex with the socket on the logic board and gently press it in until it locks in place. Do not force it but just ensure it’s correctly aligned before pushing it into the socket.

Peter Newman - 03/06/21

Pro tip: You can remove the two T5 screws on the LCD connector side (located to the right of the display connector and to the left of the heat shield). From there, tilt the whole skinny LCD board towards the logic board connector and gently pinch the connector in to the socket. Before laying the skinny board back down, screw in the shield from Step 15 so it doesn’t pop out of the socket again.

jason4 -

Schritt 25

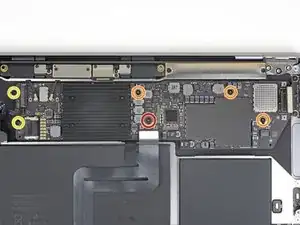

Entferne folgende Torx T5 Schrauben:
Eine 5,5 mm Schraube
Drei 2,6 mm Schrauben
Zwei 1,9 mm Schrauben

These are T5 Torx driver screws

Richard Arnett - 18/08/20

Need torx 5 AND torx 4 driver here ;)

Marcel Popp - 20/08/20

During re-assembly be soft when screwing in the logic board because those antenna plugs in Step 14 are quite awkward to pin back into their sockets and there is little leeway in the cables; to make this task a little easier in Step 14, secure the logic board loosely right up against the near outside edge; after re-connecting all the cables in Steps 16-9, return to Step 17 to firm up the logic board screws.

Andrew Gordon - 16/09/20

This tip was a huge help, hate these cables lol

Konrad Anderson -

The 5.5 mm screw goes into a hexagon standoff which may come off with the logic board being sanswiched beteen the 5.5 mm screw screw and the standoff like happened to me. Just something to be aware of. It also has a black rubber bumper over the screw which was not mentioned at all. It pulls straight off to give access to the screw.

Peter Newman - 03/06/21

On my board I needed to use T6 for all the screws except the rubber bumper for which I used a T7. I have a full set of small Torx drivers and tried for the best fit.

jeffyouell -

T5 fit best is all the screws on my machine

johann beda -

Schritt 26

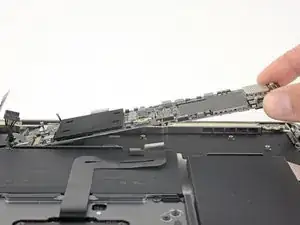

Entferne das Logic Board.

Schritt 27

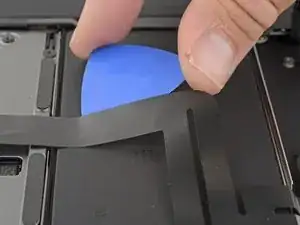

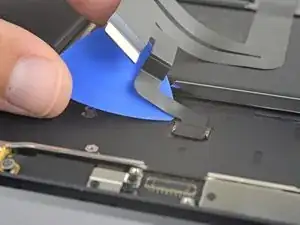

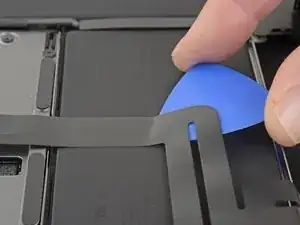

Schiebe behutsam ein Plektrum unter das Trackpadkabel und löse es aus der Klebeverbindung zum oberen Gehäuse.
Wenn sich der Kleber nicht leicht auftrennen lässt, dann erwärme das Kabel ein wenig mit einem iOpener oder einen Haartrockner, um den Kleber aufzuweichen.

Schritt 28

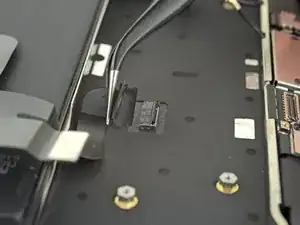

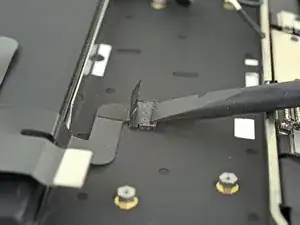

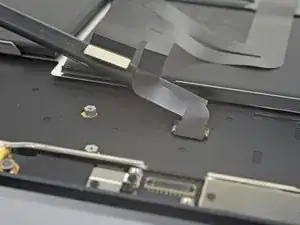

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Trackpadkabels hoch.
Ziehe das Trackpadkabel gerade aus seinem Anschluss heraus.

Schritt 29

Schiebe behutsam ein Plektrum unter das Trackpadkabel und löse es aus der Klebeverbindung zum Akku.
Wenn sich der Kleber nicht leicht auftrennen lässt, dann erwärme das Kabel ein wenig mit einem iOpener oder einen Haartrockner, um den Kleber aufzuweichen. Überhitze den Akku nicht.

Schritt 30

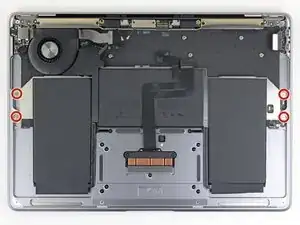

Entferne die vier 2,5 mm Torx T3 Schrauben, mit denen der Akku befestigt ist.

Schritt 31

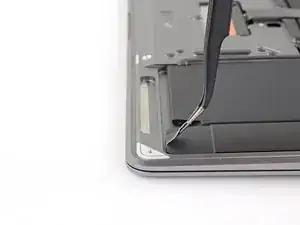

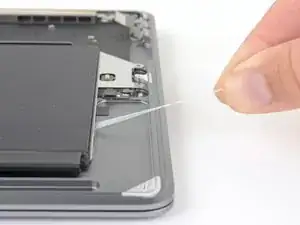

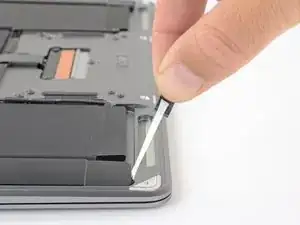

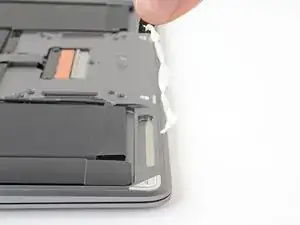

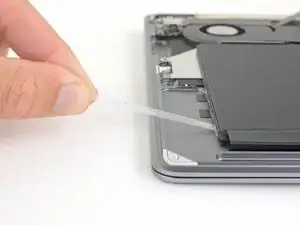

Hebe die schwarze Zuglasche am Akku so weit mit der Pinzette an, dass du sie mit den Fingern fassen kannst.

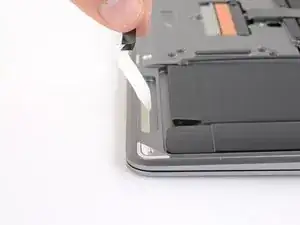

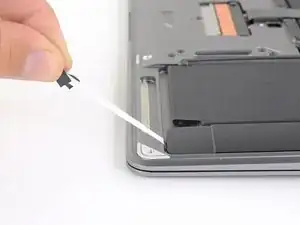

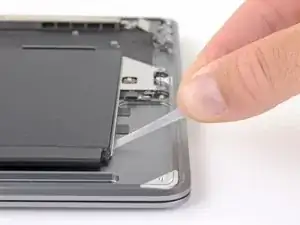

Fasse die Zuglasche des Klebestreifens und ziehe den Klebestreifen langsam und sorgfältig unter dem Akku hervor.
Ziehe den Klebestreifen so parallel wie möglich zum Laptop. Vermeide, dass er am Inneren des Gehäuses schabt.
Wenn der Klebestreifen reißt, dann lasse ihn so wie er ist und gehe zum nächsten Schritt über.

No ISO needed here. Luckily 6/6 tapes came out cleanly (praise the Lord)

Peter Newman -

Schritt 32

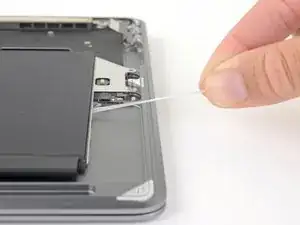

Wiederhole den vorigen Schritt für die anderen Klebestreifen an der gleichen Seite des Akkus.
Wenn einer der Streifen reißt, dann lasse ihn so, wie er ist, und gehe zum nächsten Schritt über.

Schritt 33

Wiederhole die beiden vorigen Schritte für die drei Klebestreifen auf der anderen Seite des Akkus.
Wenn einer der Klebestreifen gerissen ist, dann kannst du ihn mit Hilfe von Isopropylalkohol (mindestens 90%ig) entfernen:
Gib behutsam ein paar Tropfen des Alkohols an jede Seite des Akkus an den vertieften Stellen, dort wo die Klebestreifen waren.
Wenn du zu viel Alkohol, oder den Alkohol außerhalb der Vertiefungen einträufelst, können andere Bauteile beschädigt werden.
Lasse den Alkohol ein bis zwei Minuten einwirken.
Heble den Akku behutsam mit einem Plektrum vom oberen Gehäuse ab.

Schritt 34

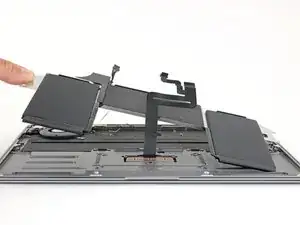

Entferne den Akku.
Kalibriere deinen neu eingebauten Akku: Lade ihn auf 100% auf und lasse ihn mindestens zwei weitere Stunden angeschlossen.Benutze dann dein Gerät normal, um den Akku zu entleeren. Wenn die Akkuwarnung erscheint, speichere ab und lasse den Laptop laufen, bis er von selbst ausgeht. Warte mindestens fünf Stunden und lade ihn ohne Unterbrechhung auf 100% auf.
Wenn du anschließend ein ungewöhnliches Verhalten bemerkst, dann musst du eventuell das SMC deines MacBooks zurücksetzen.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
