MacBook Air (13 Zoll, 2019, Retina Display) Audio-Platine tauschen

Geschrieben von: Adam O'Camb
  • Kommentare: 14
MacBook Air (13 Zoll, 2019, Retina Display) Audio-Platine tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

5 - 10 Minuten

Einleitung

Diese Anleitung zeigt, wie die Audio-Platine, inklusive der Kopfhörerbuchse, im MacBook Air (13 Zoll, 2019, Retina Display) getauscht werden kann.

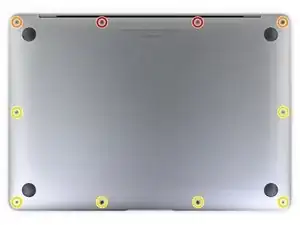

  1. 4a1VSQBgdQXAZah2

    • Bevor du anfängst, solltest du die Auto Boot Funktion stilllegen. Auto Boot schaltet deinen Mac beim Aufklappen ein und kann während des Öffnungsvorgangs versehentlich ausgelöst werden. Benutze diese Anleitung oder folgende verkürzten nachfolgenden Anweisungen um Autoboot auszuschalten.

    • Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

    • Schalte dein MacBook Air vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und drehe den Laptop um.

    • Entferne mit einem P5-Pentalobe-Schraubenzieher folgende Schrauben:

    • Zwei 7,9 mm Schrauben

    • Zwei 7,1 mm Schrauben

    • Sechs 2,6 mm Schrauben

    If the first thing you do is disconnect the battery, is it really an issue if you don’t (or can’t) disable auto-boot?

    maccentric -

    I agree, why disable Auto-Boot when the lid is closed and the battery is disconnected immediately? – I've never had an issue since 2016 when the feature was introduced.

    stevebsiegel -

    On my machine, the longest two screws were in the corners, while the other two long screws were in the middle. Perhaps previous service in the past had them replaced into the wrong place? In any case, the longest screws do seem to fit in either place. I guess 0.8mm is not very much of a difference. Seems like poor design if they could have used one size of screw.

    johann beda -

  2. 4Kra6VLGEa3eGmd6

    • Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

    • Entferne das Gehäuseunterteil.

    Das geht etwas schwer, da das Unterteil mittig noch von 2 Druckverschlüssen gehalten wird.

    facebook -

  3. xVJrmDjjKX3L1VEp

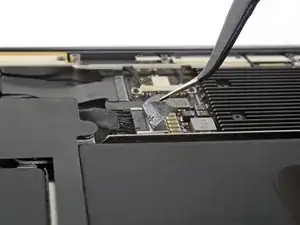

    • Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.

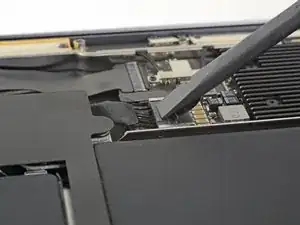

  4. NZT3TL4hoGyeLE6L
    NZT3TL4hoGyeLE6L
    XZ2jGZmJoO1c5OHn

    • Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.

    Before the battery can be fully disconnected, the battery disconnect button needs to be held down. There is a gold button just above the battery socket, along with a small LED much like the 12” machines. Once this has been held down and the LED has switched off it is safe to remove the battery.

    Aaron Dalziel -

    This seems like an important step?

    maccentric -

    Also, seems like this should be done after the battery is disconnected, not before? Otherwise, wouldn’t the battery re-charge it?

    maccentric -

    What if the white LED dosent light up after pressing the yellow button again?

    Iron05 -

    I just performed this repair on my late 2018 mac air. I did click the gold button but saw no LED illuminated or otherwise. Question- after reassembly does the button get pressed again to connect the battery? Please clarify if this button is to be pressed and if it needs pressing again after the repair.

    All said - I pressed again after the battery connector clicked, assembled the back and all worked perfectly. The original issue was one dead port (no charge, no communication). The battery charge lightening bold icon was acting funny too. Genuis bar guy in Naperville said it was likely a logic board too. But it was not. The port was apparently confusing the logic board with regards to the charge function. Thanks Adam for saving me $440 and sending my computer back to Apple. I am 71 yrs young - who says an old dog can’t learn new tricks with good training!!

    William Lane -

    I didn't see Aaron's comment before completing the battery replacement. Afterwards, the computer would not turn on despite multiple SMC reset procedures. Upon double-checking the comments I see the importance of pressing the gold button. I pressed the gold button before disconnecting the new battery, then pressed it again after reconnecting for good measure. Computer booted!

    It would be good of iFixit to add this important step as most people probably don't open up every single comment on (seemingly) simple steps.

    Corey Matsumoto -

    Seconding Corey's comment. If paid more attention to the comment section, I would have avoided 15-30 minutes of panic. (BTW I did not notice any LED, but the golden button was easy to find).

    Lorenzo Sorbo -

  5. Zm4XSSu1KHHaeJEB
    Zm4XSSu1KHHaeJEB
    TRm2RcVoPDV6UPxS

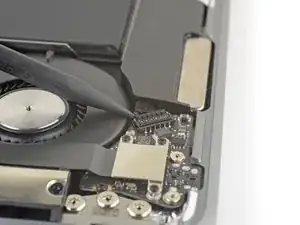

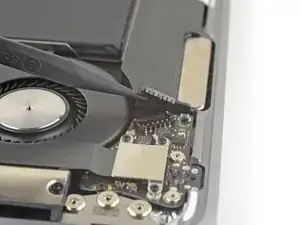

    • Schiebe einen Spudger unter das Kabel zum rechten Lautsprecher und heble das Kabel zum Abtrennen nach oben.

    This seems unnecessary as you've covered disconnecting and removing the right speaker already. Some clarification would be nice.

    Wesley -

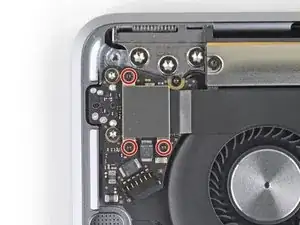

  6. pYWrBx3kZIVVyd2V
    pYWrBx3kZIVVyd2V
    ZQMW5OFZtKYWZO4W

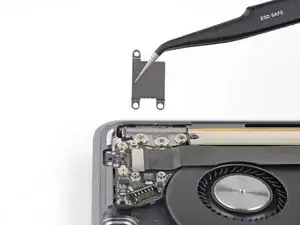

    • Entferne die drei 1,4 mm Torx T4 Schrauben, mit denen die Kabelhalterung der Audio-Platine befestigt ist.

    • Entferne die Kabelhalterung.

    For my repair I had to use a T3 here. T4 too big

    Macrepair SF -

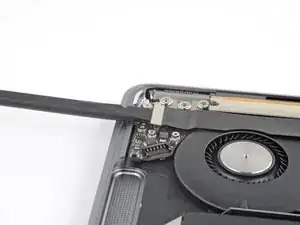

  7. 2PIBvu6fHSTNvJbj
    2PIBvu6fHSTNvJbj
    wnwGf6cyTsgB2WRt

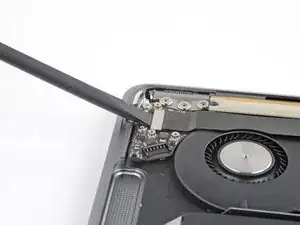

    • Heble den Stecker am Kabel der Audio-Platine mit einem Spudger hoch und trenne ihn ab.

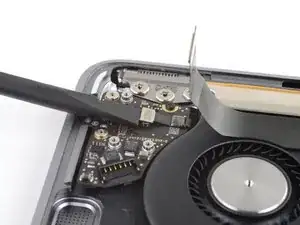

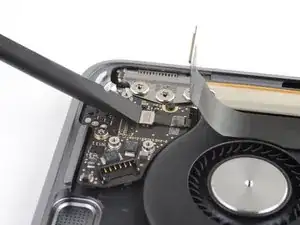

  8. en61kxAd1SdgFXDk
    en61kxAd1SdgFXDk
    nAqpAmJ4s2VIxjqs

    • Heble den Stecker am Kabel zum Touch-ID mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

  9. ZXExtv1awoHaHbjB

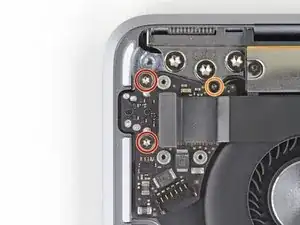

    • Entferne folgende Schrauben:

    • Zwei 4,3 mm Torx T5 Schrauben

    • Eine 2,4 mm Torx T4 Schraube

    In my case, the audio board was mounted with two 4.3 mm T4 screws and one 2.4 mm T3 screw.

    benston -

  10. ghEClKaXGlPnTIUa

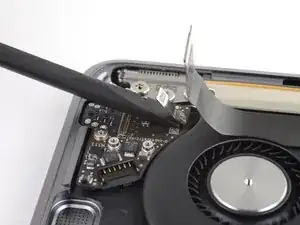

    • Schiebe das flache Ende des Spudgers unter das Kabel zum Touch-ID-Sensor und schneide den Kleber auf, mit dem das Kabel an der Audio-Platine befestigt ist.

  11. HfoawvGRUDPAmnxV

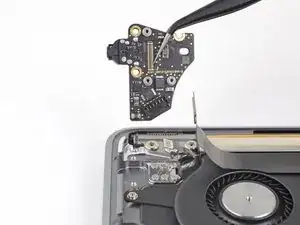

    • Entferne die Audio-Platine.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Bringe deinen Elektroabfall zu einem zugelassenen Entsorger.
