MacBook Air (13 Zoll, Retina Display, Ende 2018) Gehäuseoberteil tauschen

Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

Entferne mit einem P5-Pentalobe-Schraubenzieher folgende Schrauben:

Zwei 7,9 mm Schrauben

Zwei 7,1 mm Schrauben

Sechs 2,6 mm Schrauben

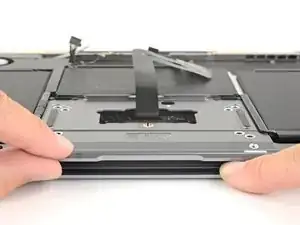

Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

Entferne das Gehäuseunterteil.

Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.

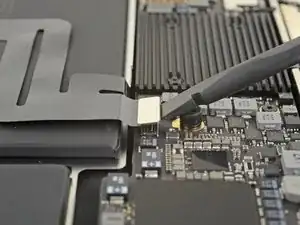

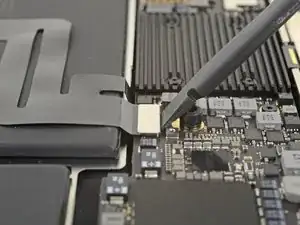

Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.

Hebe die schwarze Zuglasche des Lautsprechers unten am rechten Lautsprecher soweit an, dass du sie mit deinen Fingern greifen kannst.

Fasse die Zuglasche an und ziehe sie langsam und behutsam unter dem rechten Lautsprecher hervor.

Wenn der Streifen reißt, dann lasse ihn so wie er ist und gehe zum nächsten Schritt über.

Schiebe die Spudgerspitze unter das Kabel zum rechten Lautsprecher und heble senkrecht nach oben, so dass der Lautsprecher abgetrennt wird.

Hebe die schwarze Zuglasche des Lautsprechers oben am rechten Lautsprecher soweit an, dass du sie mit deinen Fingern greifen kannst.

Fasse die Zuglasche an und ziehe sie langsam und behutsam unter dem rechten Lautsprecher hervor.

Erwärme den Lautsprecher, damit der Kleber darunter weich wird.

Schiebe vorsichtig einen Spudger oder ein Plektrum unter den Lautsprecher und trenne den Kleber auf.

Hebe den rechten Lautsprecher senkrecht von der Unterseite hoch und entferne ihn.

Hebe die schwarze Zuglasche unten am Lautsprecher mit einer Pinzette soweit an, dass du sie mit dem Finger fassen kannst.

Fasse die Zuglasche an und ziehe den Klebestreifen langsam und sorgfältig unter dem Lautsprecher hervor.

Wenn der Streifen reißt, dann lasse ihn, so wie er ist und gehe zum nächsten Schritt über.

Schiebe die Spudgerspitze unter das Kabel zum linken Lautsprecher und heble senkrecht nach oben, so dass der Lautsprecher abgetrennt wird.

Wenn der Stecker gelöst ist, dann schiebe das flache Ende des Spudgers unter das Kabel und trenne es aus der Klebeverbindung zum Logic Board ab.

Hebe die schwarze Zuglasche des Lautsprechers oben am linken Lautsprecher soweit an, dass du sie mit deinen Fingern greifen kannst.

Fasse die Zuglasche an und ziehe sie langsam und behutsam unter dem linken Lautsprecher hervor.

Erwärme den Lautsprecher, damit der Kleber darunter weich wird.

Schiebe vorsichtig einen Spudger oder ein Plektrum unter den Lautsprecher und trenne den Kleber auf.

Hebe den linken Lautsprecher senkrecht von der Unterseite hoch und entferne ihn.

Schiebe einen Spudger unter das Kabel zum rechten Lautsprecher und heble das Kabel zum Abtrennen nach oben.

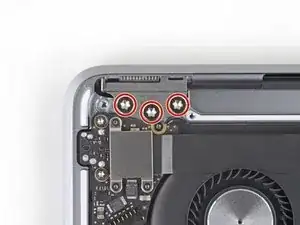

Entferne die drei 1,4 mm Torx T4 Schrauben, mit denen die Kabelhalterung der Audio-Platine befestigt ist.

Entferne die Kabelhalterung.

Heble den Stecker am Kabel der Audio-Platine mit einem Spudger hoch und trenne ihn ab.

Heble den Stecker am Kabel zum Touch-ID mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Entferne folgende Schrauben:

Zwei 4,3 mm Torx T5 Schrauben

Eine 2,4 mm Torx T4 Schraube

Schiebe das flache Ende des Spudgers unter das Kabel zum Touch-ID-Sensor und schneide den Kleber auf, mit dem das Kabel an der Audio-Platine befestigt ist.

Entferne die Audio-Platine.

Ziehe das schwarze Klebeband vom Stecker des Lüfterkabels ab.

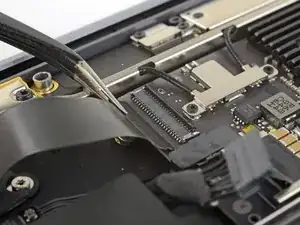

Klappe den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels mit der Spudgerspitze hoch.

Ziehe das Lüfterkabel aus dem ZIF-Anschluss heraus.

Schiebe ein Plektrum unter das Kabel zur Audio-Platine und schneide die Klebeverbindung zum Lüfter auf.

Entferne die drei 2,7 mm Torx T5 Schrauben, mit denen der Lüfter befestigt ist.

Hebe den Lüfter aus dem Gehäuse und entferne ihn.

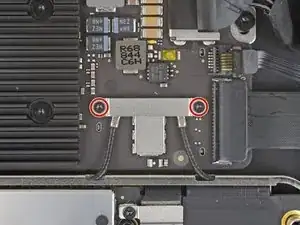

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Halterung des Antennenkabels befestigt ist.

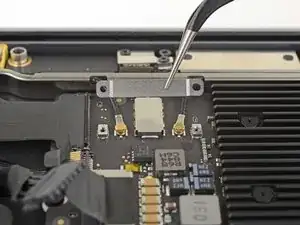

Entferne die Halterung des Antennenkabels.

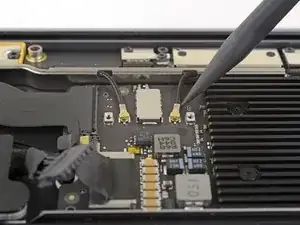

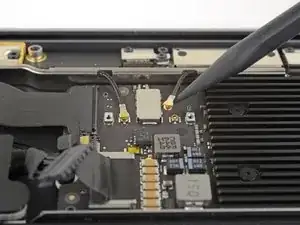

Setze die Spudgerspitze nahe am Stecker unter eines der Antennenkabel ein.

Heble senkrecht nach oben und löse das Kabel ab.

Wiederhole das Ganze für das andere Kabel.

Entferne die beiden 1,5 mm Torx T3 Schrauben, mit denen die Halterung des Displaykabelsteckers befestigt ist.

Entferne die Halterung des Displaykabelsteckers.

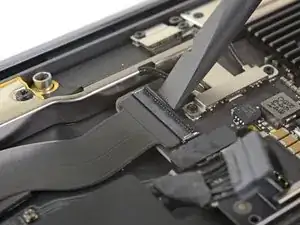

Heble den Displaykabelstecker mit dem flachen Ende des Spudgers hoch.

Entferne folgende Torx T5 Schrauben:

Vier 7,4 mm Schrauben

Zwei 4,5 mm Schrauben

Hebe die Antennenleiste senkrecht hoch aus dem Gehäuse heraus. Achte darauf, dass die Antennenleiste nicht an irgendwelchen Kabeln oder Stecker schabt.

Entferne die Antennenleiste.

Entferne die sechs 4,9 mm Torx T9 Schrauben, mit denen die Displayscharniere am oberen Gehäuse befestigt sind.

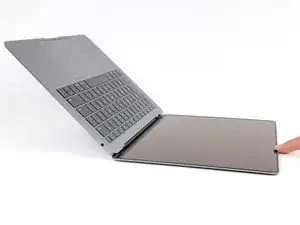

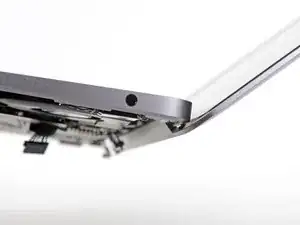

Lasse das Display immer noch nach unten liegen und hebe das obere Gehäuse an, damit sich das MacBook soweit wie möglich öffnet.

Hebe das MacBook hoch und klappe das Display behutsam so, dass es rechtwinklig zum oberen Gehäuse steht.

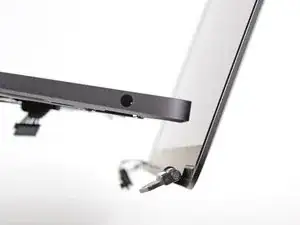

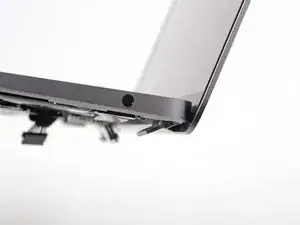

Halte das Display weiterhin rechtwinklig zum Gehäuse. Halte das Gehäuse fest und bewege das Display gerade nach unten, so dass die Scharniere aus der Unterseite des Gehäuses herausgleiten.

Entferne die sechs 1,6 mm Torx T3 Schrauben, mit denen der Touch-ID-Sensor und seine Halterung befestigt sind.

Entferne die Halterung des Touch-ID-Sensors.

Drehe das MacBook mit der rechten Seite nach oben und öffne das Display.

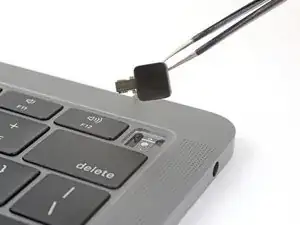

Hebe den Touch ID-Sensor aus seiner Aussparung und entferne ihn.

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Halterung des USB-C-Anschlusses befestigt ist.

Entferne die Halterung des USB-C-Anschlusses.

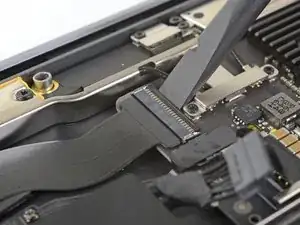

Heble den USB-C-Kabelstecker mit dem flachen Ende des Spudgers hoch und löse ihn aus seinem Anschluss auf dem Logic Board.

Entferne die beiden 2,9 mm Torx T4 Schrauben, mit denen die USB-C-Platine befestigt ist.

Entferne die USB-C-Platine.

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Halterung des Trackpad-Steckers befestigt ist.

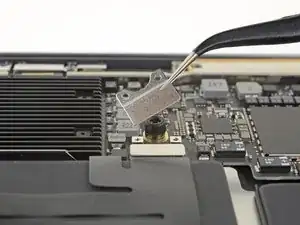

Entferne die Halterung des Trackpad-Steckers.

Heble den Trackpad-Stecker mit dem flachen Ende des Spudgers nach oben und löse ihn aus seinem Anschluss heraus.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss der Audio-Platine mit dem Spudger hoch.

Schiebe das Kabel zur Audio-Platine aus dem Anschluss heraus.

Entferne folgende Torx T5 Schrauben:

Eine 5,5 mm Schraube

Drei 2,6 mm Schrauben

Zwei 1,9 mm Schrauben

Entferne das Logic Board.

Schiebe behutsam ein Plektrum unter das Trackpadkabel und löse es aus der Klebeverbindung zum oberen Gehäuse.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Trackpadkabels hoch.

Ziehe das Trackpadkabel gerade aus seinem Anschluss heraus.

Schiebe behutsam ein Plektrum unter das Trackpadkabel und löse es aus der Klebeverbindung zum Akku.

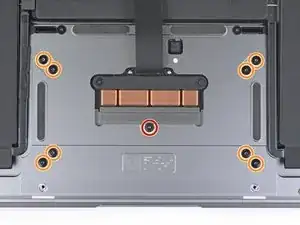

Entferne folgende Torx T5 Schrauben, mit denen das Trackpad befestigt ist:

Eine 3,2 mm Schraube

Acht 3,1 mm Schrauben

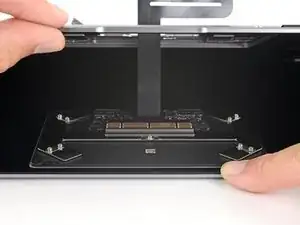

Lasse das MacBook mit dem Display nach unten liegen. Öffne es behutsam. Das Trackpad bleibt auf dem Display liegen.

Entferne das Trackpad. Achte darauf, dass das Display nicht verkratzt wird.

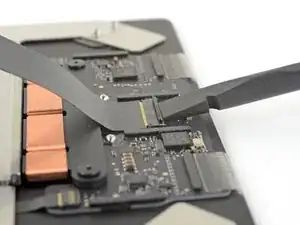

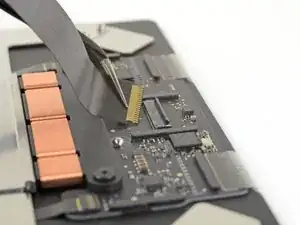

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Trackpadkabels hoch.

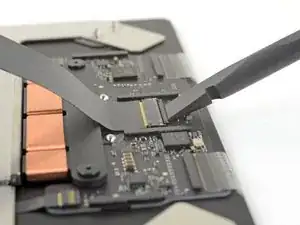

Schiebe das Trackpadkabel gerade aus dem ZIF-Anschluss heraus.

Entferne die vier 2,5 mm Torx T3 Schrauben, mit denen der Akku befestigt ist.

Hebe die schwarze Zuglasche am Akku so weit mit der Pinzette an, dass du sie mit den Fingern fassen kannst.

Fasse die Zuglasche des Klebestreifens und ziehe den Klebestreifen langsam und sorgfältig unter dem Akku hervor.

Wenn der Klebestreifen reißt, dann lasse ihn so wie er ist und gehe zum nächsten Schritt über.

Wiederhole den vorigen Schritt für die anderen Klebestreifen an der gleichen Seite des Akkus.

Wenn einer der Streifen reißt, dann lasse ihn so, wie er ist, und gehe zum nächsten Schritt über.

Wiederhole die beiden vorigen Schritte für die drei Klebestreifen auf der anderen Seite des Akkus.

Gib behutsam ein paar Tropfen des Alkohols an jede Seite des Akkus an den vertieften Stellen, dort wo die Klebestreifen waren.

Lasse den Alkohol ein bis zwei Minuten einwirken.

Heble den Akku behutsam mit einem Plektrum vom oberen Gehäuse ab.

Entferne den Akku.

Kalibriere deinen neu eingebauten Akku: Lade ihn auf 100% auf und lasse ihn mindestens zwei weitere Stunden angeschlossen.Benutze dann dein Gerät normal, um den Akku zu entleeren. Wenn die Akkuwarnung erscheint, speichere ab und lasse den Laptop laufen, bis er von selbst ausgeht. Warte mindestens fünf Stunden und lade ihn ohne Unterbrechhung auf 100% auf.

Schiebe an der Stelle ein Plektrum unter das Mikrofon, wo es am weitesten von der Gehäusekante entfernt ist. Schneide dann durch die Klebeverbindung, mit der es am oberen Gehäuse befestigt ist.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Mikrofons mit der Spudgerspitze hoch.

Ziehe das Mikrofonkabel gerade aus dem ZIF-Anschluss heraus.

Schiebe ein Plektrum unter das restliche Kabel zur Mikrofoneinheit und trenne es aus der Klebeverbindung zum oberen Gehäuse.

Heble behutsam eines der Mikrofone mit der Spudgerspitze aus der Vertiefung im oberen Gehäuse heraus.

Heble behutsam das andere Mikrofon mit der Spudgerspitze aus der Vertiefung im oberen Gehäuse heraus.

Entferne die Mikrofoneinheit.

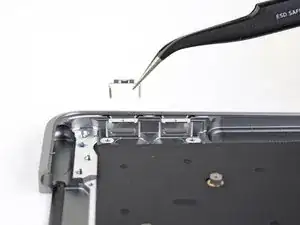

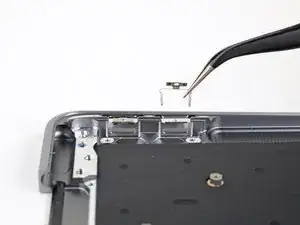

Hebe die Halterungen des USB-C-Anschlusses aus ihren Aussparungen im Gehäuseoberteil hoch und entferne sie.

Vergleiche das alte und das neue Gehäuseoberteil und übertrage alle fehlenden Teile.
