MacBook Air (Modelle A1237 und A1304) Audiokabel tauschen

Das Gehäuseunterteil ist mit 10 Kreuzschlitzschrauben am Air befestigt. Drehe sie heraus:

Sechs 2,8 mm Schrauben

Zwei 3,8 mm Schrauben

Zwei 5,4 mm Schrauben

Hebe das Gehäuseunterteil in der Nähe der Lüftungsöffnungen leicht an und schiebe es in Richtung hinteres Ende des Computers. Du löst dadurch die Haltezungen.

Löse den Akkuanschluss, indem du ihn aus seinem Sockel ziehst.

Entferne folgende neun Kreuzschlitzschrauben, die den Akku befestigen:

Vier 2,9 mm Schrauben

Vier 3,8 mm Schrauben

Eine 7,2 mm Schraube

Hebe den Akku aus dem Air heraus.

Wenn du einen neuen Akku einbaust, solltest du ihn nach dem Einbau kalibrieren:

Lade ihn auf 100% auf und lasse ihn mind. 2 weitere Stunden laden. Benutze das Gerät normal, um den Akku zu leeren. Wenn die Akkuanzeige niedrig ist, speichere deine Arbeit ab und lasse dein Laptop weiter laufen bis es sich wegen eines leeren Akkus von selbst abschaltet. Warte mind. 5 Stunden, lade dann dein Laptop ohne Unterbrechung auf 100% auf.

Falls du nach dem Einbau deines neuen Akkus irgendwelche Probleme oder etwas Ungewöhnliches feststellst, musst du unter Umständen den SMC deines MacBooks zurücksetzen.

Entferne die folgenden beiden Schrauben, mit denen die Lautsprechereinheit am oberen Gehäuse befestigt ist:

Eine 3 mm Kreuzschlitzschraube

Eine 5,8 mm Kreuzschlitzschraube

Löse die Audio-Platine mit einem Spudger aus der Klebeverbindung zur Halterung der Festplatte.

Löse den Stecker der Audio-Platine aus seinem Anschluss.

Drehe die Lautsprechereinheit zur Mitte des Air hin.

Heble den Stecker am Lautsprecherkabel mit einem Spudger von der Audi-Platine ab.

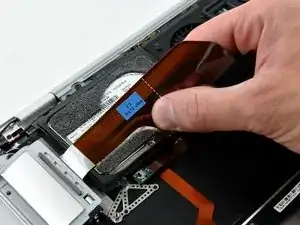

Ziehe das Flachbandkabel zur Anschlusseinheit an seiner schwarzen Zuglasche gerade nach oben aus dem Logic Board heraus und trenne es ab.

Löse, falls nötig, das Audioausgangskabel aus der Klebeverbindung zum oberen Gehäuse.

Führe das Mikrofonkabel mit der Spudgerspitze aus der Festplattenhalterung heraus.

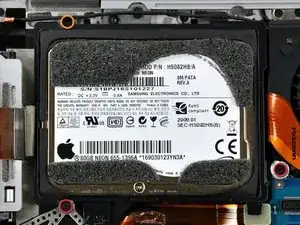

Entferne folgende Schrauben, mit denen die Festplatte am oberen Gehäuse befestigt ist:

Zwei 3,9 mm Kreuzschlitzschrauben.

Eine 4,7 mm Kreuzschlitzschraube.

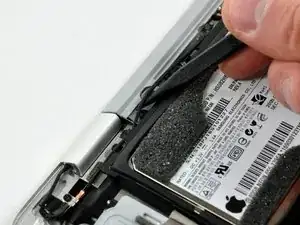

Entferne mit der Spudgerspitze die Schraubenabdeckung, damit die letzte Befestigungsschraube der Festplatte sichtbar wird.

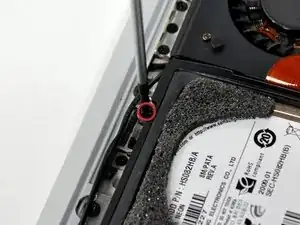

Entferne die 4,7 mm Kreuzschlitzschraube, mit der die Festplatte am oberen Gehäuse befestigt ist.

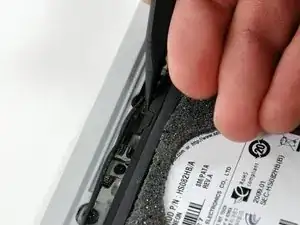

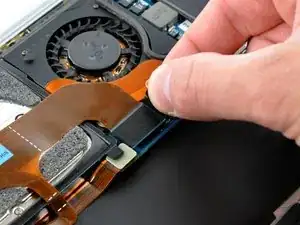

Hebe die Festplatte ein wenig an und heble den Stecker des Audiokabels mit dem Spudger nach oben vom Logic Board ab.

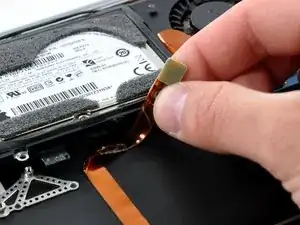

Löse das Audiokabel von der Klebeverbindung zum oberen Gehäuse ab.
