MacBook Air 13 Zoll (Ende 2020) Logic Board tauschen

Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht stilllegen. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

Entferne folgende P5 Schrauben:

Zwei 7,9 mm Schrauben

Zwei 7,3 mm Schrauben

Sechs 2,6 mm Schrauben

Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

Entferne das untere Gehäuse.

Setze es passend auf und drücke fest darauf, damit die beiden darunter versteckten Rasten einschnappen. Du solltest das hören und spüren können.

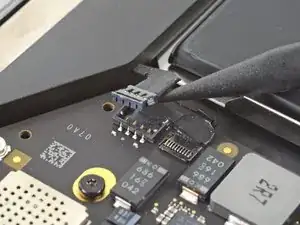

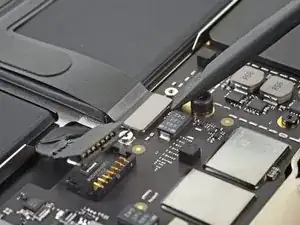

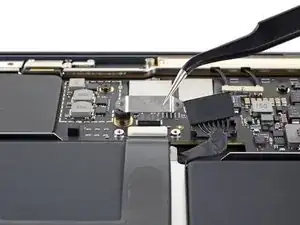

Heble den metallenen Sicherungsbügel am Akkustecker mit dem flachen Ende des Spudgers hoch und entriegelt den Akkustecker.

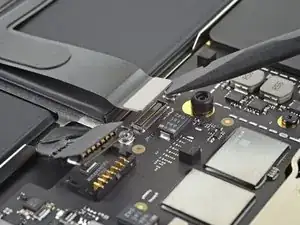

Ziehe den Sicherungsbügel senkrecht nach oben, damit der Akkustecker aus seinem Anschluss auf dem Logic Board herauskommt.

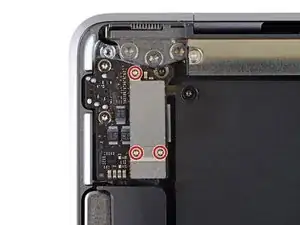

Drehe die drei,1,4 mm Torx T3 Schrauben heraus, mit denen die Abdeckung des Steckers zur Audioplatine befestigt ist.

Entferne die Abdeckung am Stecker der Audioplatine.

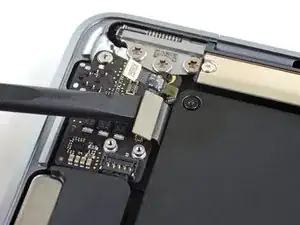

Heble den Stecker der Audioplatine mit dem flachen Ende des Spudgers hoch und trenne ihn von der Platine ab.

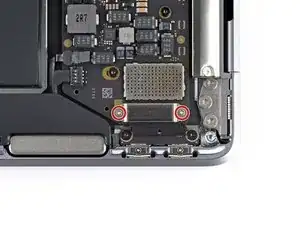

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Abdeckung am Stecker der USB-C-Platine befestigt ist.

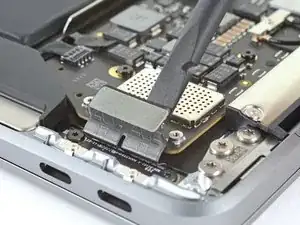

Entferne die Abdeckung am Stecker der USB-C-Platine.

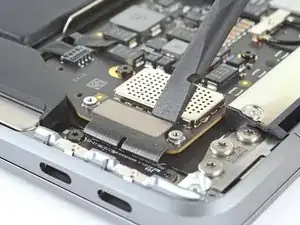

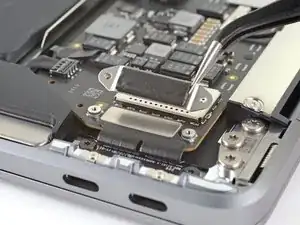

Heble den Stecker am USB-C-Kabel mit dem flachen Ende des Spudgers hoch und löse ihn aus seinem Anschluss auf dem Logic Board heraus.

Entferne die 1,4 mm Torx T3 Schraube, mit der die Abdeckung des Antennenkabels befestigt ist.

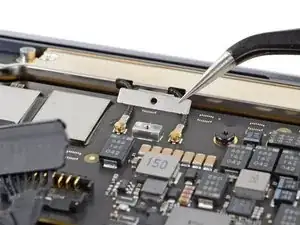

Entferne die Abdeckung des Antennenkabels.

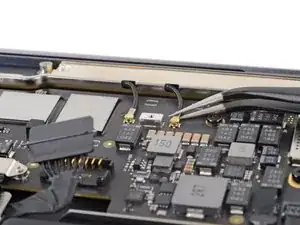

Fasse den Antennenstecker nahe am Anschluss mit einer Pinzette an.

Ziehe gerade nach oben und löse ihn ab.

Wiederhole das Gleiche für das zweite Kabel.

Entferne die beiden 1,5 mm Torx T3 Schrauben, mit denen die Abdeckung des Displaykabelsteckers befestigt ist.

Entferne die Abdeckung des Displaykabelsteckers.

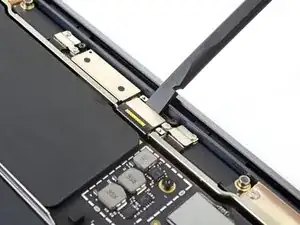

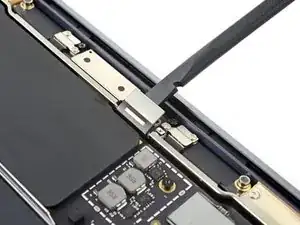

Heble den Displaykabelstecker mit dem flachen Ende des Spudgers hoch und löse ihn aus seinem Anschluss auf der Antennenplatine heraus.

Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

Entferne die Abdeckung des Trackpadkabels.

Heble den Stecker des Trackpadkabels mit dem flachen Ende des Spudgers hoch und löse ihn aus seinem Anschluss heraus.

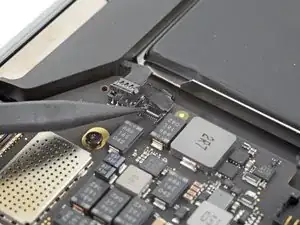

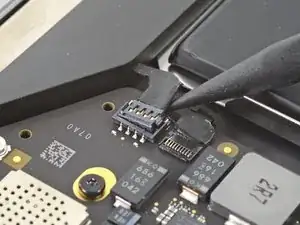

Schiebe die Spudgerspitze unter das Kabel zum linken Lautsprecher und heble senkrecht nach oben, so dass es vom Logic Board abgetrennt wird.

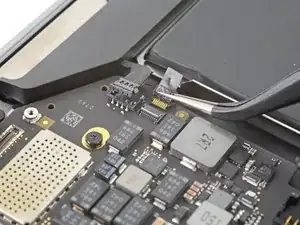

Der Stecker am Mikrofonkabel ist mit einem Klebeband bedeckt. Ziehe es mit einer Pinzette zurück.

Klappe den kleinen Sicherungsbügel am ZIF Verbinder des Mikrofonkabels mit der Spudgerspitze hoch.

Schiebe das Mikrofonkabel aus dem Anschluss heraus.

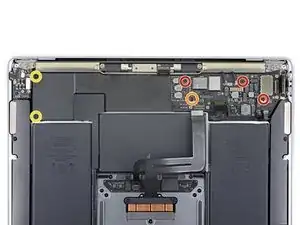

Drehe die sechs Torx T5 Schrauben heraus, mit denen das Logic Board am oberen Gehäuse befestigt ist:

Drei 3,5 mm Schrauben

Eine gepolsterte 6 mm Schraube

Zwei 3,4 mm Schrauben

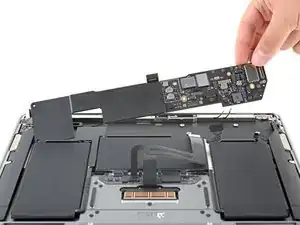

Entferne das Logic Board.

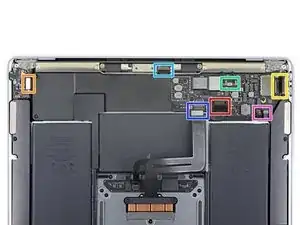

Akkukabel

Kabel zur Audioplatine

Kabel zur USB-C-Platine

Kabel zur Antennenleiste

Displaykabel

Trackpadkabel

Kabel zum linken Lautsprecher und zum Mikrofon
