MacBook Air 13 Zoll (Ende 2020) Trackpad tauschen

Geschrieben von: Carsten Frauenheim
  • Kommentare: 14
MacBook Air 13 Zoll (Ende 2020) Trackpad tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

15 - 45 Minuten

Einleitung

Austausch des Trackpads im MacBook Air von Ende 2020

  1. VPEGroiLj2rq1TsX

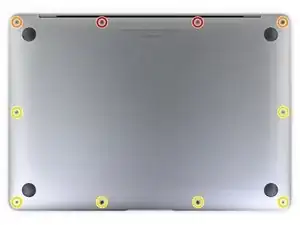

    • Bevor du anfängst, solltest du die Auto Boot Funktion deaktivieren. Auto Boot schaltet deinen Mac beim Aufklappen ein und kann während des Öffnungsvorgangs versehentlich ausgelöst werden. Benutze diese Anleitung oder folgende verkürzten nachfolgenden Anweisungen um Autoboot auszuschalten.

    • Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht stilllegen. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

    • Schalte dein MacBook vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und drehe den Laptop um.

    • Entferne folgende P5 Schrauben:

    • Zwei 7,9 mm Schrauben

    • Zwei 7,3 mm Schrauben

    • Sechs 2,6 mm Schrauben

    • Halte während der gesamten Reparatur deine Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren Ursprungsort zurück kommt.

    ESD safe mat, plugged into ground, with a wrist strap, also grounded, are the best best to protect the logic board.

    Robin Ray -

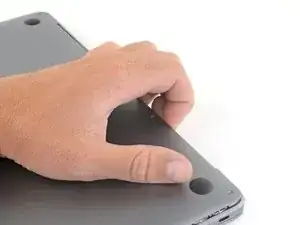

  2. JM2r2fTloLj1HGHv
    JM2r2fTloLj1HGHv
    qWKL1OR1c1CmZJKh
    qfGXhnWu5SInbUHj

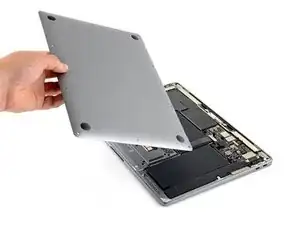

    • Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

    • Entferne das untere Gehäuse.

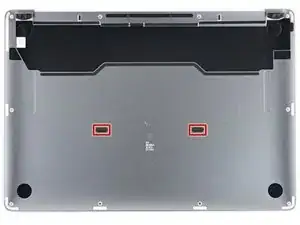

    • So wird das untere Gehäuse wieder eingebaut:

    • Setze es passend auf und drücke fest darauf, damit die beiden darunter versteckten Rasten einschnappen. Du solltest das hören und spüren können.

    Los tornillos se ruedan fácilmente :(

    Mishelle Cerón -

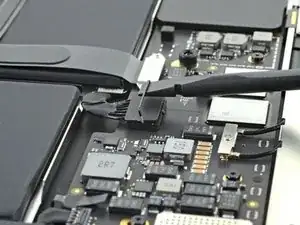

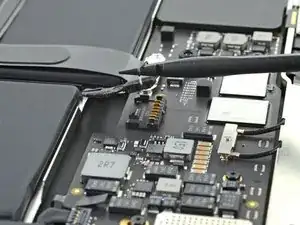

  3. NWhygZ3NuFfSLrCC
    NWhygZ3NuFfSLrCC
    kRYFRljHKcJHQMni
    VevmEYadgKPXgXRH

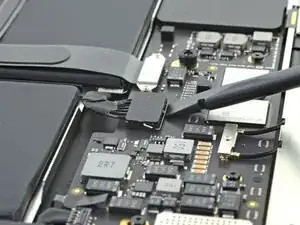

    • Heble den metallenen Sicherungsbügel am Akkustecker mit dem flachen Ende des Spudgers hoch und entriegelt den Akkustecker.

    • Achte darauf, dass der Sicherungsbügel nicht mehr in die Lasche der Verriegelung eingreift, bevor du den Akkustecker heraushebst. Der metallene Sicherungsbügel sollte sich leicht öffnen lassen.

    • Ziehe den Sicherungsbügel senkrecht nach oben, damit der Akkustecker aus seinem Anschluss auf dem Logic Board herauskommt.

    • Drücke den Stecker beim Zusammenbau gerade in seinen Anschluss hinein und achte darauf, dass er bündig im Anschluss sitzt.

  4. gkiRGjXlpgbBaOgu

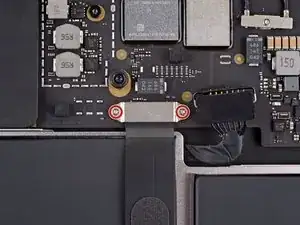

    • Entferne die beiden 1,4 mm Torx T4 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

    • Wenn sich das T3-Bit doch etwas zu klein anfühlt, dann versuche es mit einem T4.

  5. qjSRBoTOFq3GXOQA

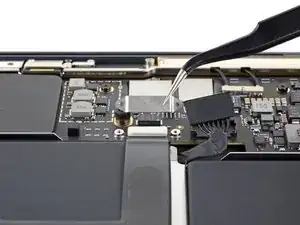

    • Entferne die Abdeckung des Trackpadkabels.

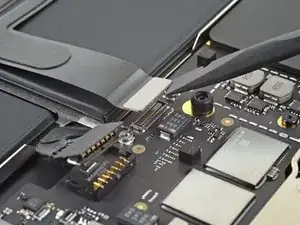

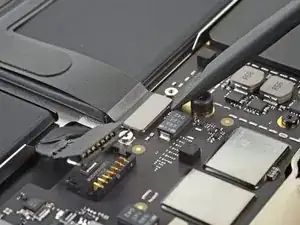

  6. XGiAoW6r1aCxYJKU
    XGiAoW6r1aCxYJKU
    ThWxglyICxaZXU3i

    • Heble den Stecker am Trackpadkabel mit dem flachen Ende eines Spudgers nach oben aus seinem Anschluss heraus.

  7. lJnUwkO3nTDZgLPB

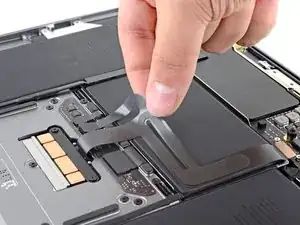

    • Löse das Trackpadkabel behutsam vom Akku ab.

    • Das Trackpadkabel ist leicht mit dem Akku verklebt.

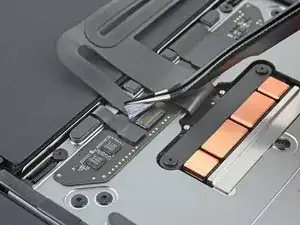

  8. pFkQto26Z2DAZw2T
    pFkQto26Z2DAZw2T
    GOpFaFERJfFqhCqO

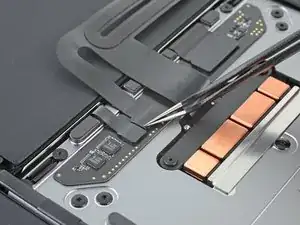

    • Ziehe das Klebeband, mit dem der Stecker am Trackpadkabel bedeckt ist, mit einer Pinzette zurück.

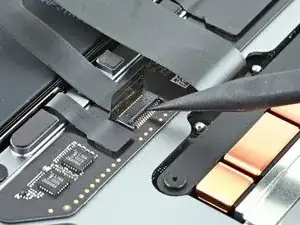

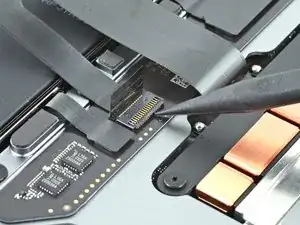

  9. fuWCTZPyNZrMNbHP
    fuWCTZPyNZrMNbHP
    DNaHWHj4lNpOhVMO

    • Klappe den kleinen Sicherungsbügel am ZIF-Verbinder des Trackpadkabels mit der Spudgerspitze hoch.

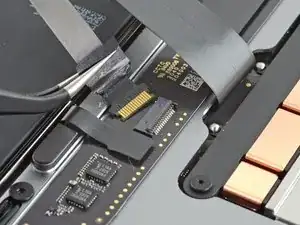

  10. YoEOptRNsIKFERtP
    YoEOptRNsIKFERtP
    q25sAXKEaFrLo6Dx

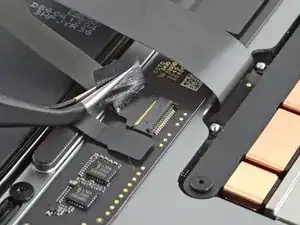

    • Schiebe das Kabel aus dem Anschluss heraus.

    • Fassse das Kabel, wenn möglich, am Klebeband, nicht am Kabel selbst an.

  11. gRPAPk2jPgwuHOtR

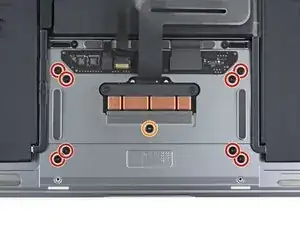

    • Entferne die neun Torx T5 Schrauben, mit denen das Trackpad befestigt ist:

    • Acht vollbeschichtete 3,1 mm Schrauben

    • Eine teilweise beschichtete 3,1 mm Schraube

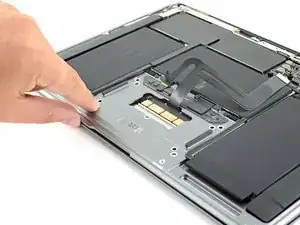

  12. 2JPFuEgSnF53MjJl
    2JPFuEgSnF53MjJl
    KYNrFpdGIABiGRPL

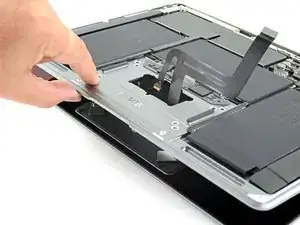

    • Lege den Laptop mit dem Bildschirm nach unten und öffne ihn vorsichtig. Das Trackpad bleibt auf dem Bildschirm liegen.

    • Achte beim Hochheben darauf, dass das Trackpadkabel durch die Öffnung im Gehäuse verläuft.

  13. CCVJHMIM1k6gR4gY
    CCVJHMIM1k6gR4gY
    Lfkm4XMChMEFCwYf
    INCbUUaVEuIRbMnF

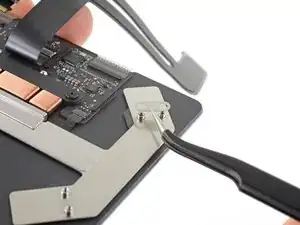

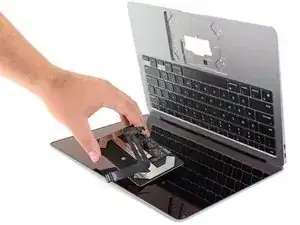

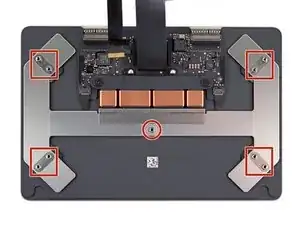

    • Sei beim Entfernen der Trackpadeinheit vorsichtig und verliere nicht die fünf kleinen Unterlegscheiben, die noch auf den Schraubenpfosten liegen. (Sie fallen leicht ab und gehen verloren).

    • Entferne das Trackpad.

    • Achte besonders darauf, dass das Display nicht zerkratzt wird.

    Yes, watch out for those little spacers. They are silver and blend right in with the bottom of the trackpad until you turn it upside down.

    Chris Leeds -

    ^^^^ THIS! should be 4 double hole washers (corners) and 1 single hole washer (for center)

    greg -

    Anyone know where to find replacement washers? I lost mine and can't find a source online. The trackpad doesn't click very well without them.

    Justin Tilson -

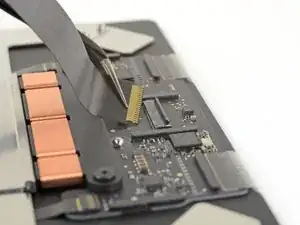

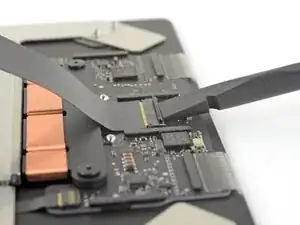

  14. yPgodGnAm4HKKCVy
    yPgodGnAm4HKKCVy
    mIREvRi26SMSqoif
    ugtcI2Yp1xwmZD1G

    • Wenn dein Ersatztrackpad bereits mit einem Flachbandkabel ausgeliefert wurde, brauchst du diesen Schritt nicht.

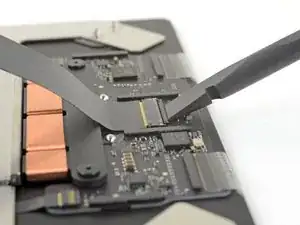

    • Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Trackpads mit der Spudgerspitze hoch.

    • Schiebe das Trackpadkabel gerade aus dem ZIF-Anschluss heraus.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
