MacBook Air 13 Zoll (Ende 2020) USB-C Platine tauschen

Geschrieben von: Carsten Frauenheim
  • Kommentare: 10
MacBook Air 13 Zoll (Ende 2020) USB-C Platine tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

10 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie die USB-C Platine im MacBook Air (M1) von Ende 2020 ausgetauscht werden kann.

  1. VPEGroiLj2rq1TsX

    • Bevor du anfängst, solltest du die Auto Boot Funktion deaktivieren. Auto Boot schaltet deinen Mac beim Aufklappen ein und kann während des Öffnungsvorgangs versehentlich ausgelöst werden. Benutze diese Anleitung oder folgende verkürzten nachfolgenden Anweisungen um Autoboot auszuschalten.

    • Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht stilllegen. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

    • Schalte dein MacBook vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und drehe den Laptop um.

    • Entferne folgende P5 Schrauben:

    • Zwei 7,9 mm Schrauben

    • Zwei 7,3 mm Schrauben

    • Sechs 2,6 mm Schrauben

    • Halte während der gesamten Reparatur deine Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren Ursprungsort zurück kommt.

    ESD safe mat, plugged into ground, with a wrist strap, also grounded, are the best best to protect the logic board.

    Robin Ray -

  2. JM2r2fTloLj1HGHv
    JM2r2fTloLj1HGHv
    qWKL1OR1c1CmZJKh
    qfGXhnWu5SInbUHj

    • Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

    • Entferne das untere Gehäuse.

    • So wird das untere Gehäuse wieder eingebaut:

    • Setze es passend auf und drücke fest darauf, damit die beiden darunter versteckten Rasten einschnappen. Du solltest das hören und spüren können.

    Los tornillos se ruedan fácilmente :(

    Mishelle Cerón -

  3. NWhygZ3NuFfSLrCC
    NWhygZ3NuFfSLrCC
    kRYFRljHKcJHQMni
    VevmEYadgKPXgXRH

    • Heble den metallenen Sicherungsbügel am Akkustecker mit dem flachen Ende des Spudgers hoch und entriegelt den Akkustecker.

    • Achte darauf, dass der Sicherungsbügel nicht mehr in die Lasche der Verriegelung eingreift, bevor du den Akkustecker heraushebst. Der metallene Sicherungsbügel sollte sich leicht öffnen lassen.

    • Ziehe den Sicherungsbügel senkrecht nach oben, damit der Akkustecker aus seinem Anschluss auf dem Logic Board herauskommt.

    • Drücke den Stecker beim Zusammenbau gerade in seinen Anschluss hinein und achte darauf, dass er bündig im Anschluss sitzt.

  4. NBLdTgDCmbaIaUgN

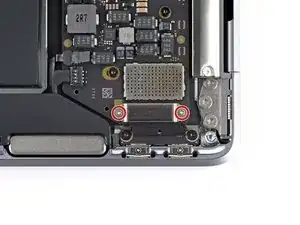

    • Entferne die beiden 1,4 mm Torx T4 Schrauben, mit denen die Abdeckung des USB-C-Steckers befestigt ist.

    • Wenn sich das T3-Bit doch etwas zu klein anfühlt, dann versuche es mit einem T4.

  5. wgKoPVhAYZxAvcyR

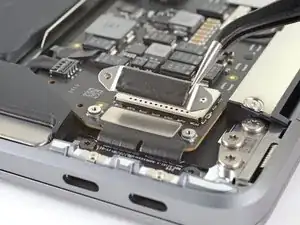

    • Entferne die Abdeckung des USB-C-Steckers.

  6. lNxx2LLV4teIvnbI
    lNxx2LLV4teIvnbI
    aDJatrFuk1EwqNwU

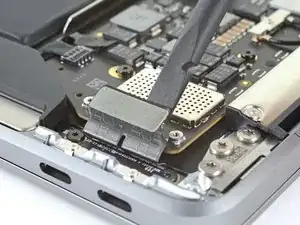

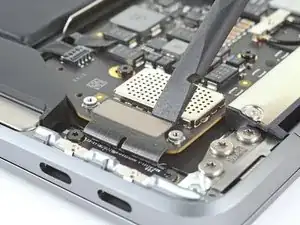

    • Heble den Stecker des USB-C-Kabels mit dem flachen Ende eines Spudgers nach oben und löse ihn aus seinem Anschluss auf dem Logic Board heraus.

    This step is hard to reverse. We're having trouble plugging into logic board so it stays in place, as the piece was when I removed it.

    Janet -

  7. 4IErYNSstbhRsGhs

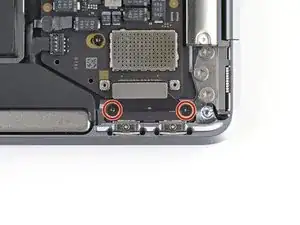

    • Entferne die beiden 2,9 mm Torx T5 Schrauben, mit denen die USB-C Platine befestigt ist.

  8. Rlc5ndNSdnwRcW32
    Rlc5ndNSdnwRcW32
    KZyZQcIE6if1lo6d

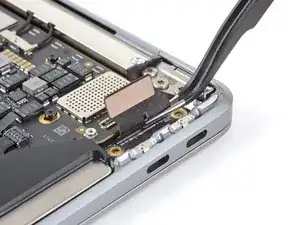

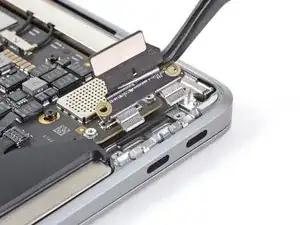

    • Entferne die USB-C Platine mit einer Pinzette.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur doch nicht den richtigen Erfolg gebracht? Frage in unserem Forum nach Hilfe.
