MacBook Air 13" (Anfang 2020) USB-C-Platine

Geschrieben von: Carsten Frauenheim
  • Kommentare: 10
MacBook Air 13" (Anfang 2020) USB-C-Platine

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

10 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie die USB-C-Platine im MacBook Air von Anfang 2020 ausgetauscht werden kann.

  1. 4a1VSQBgdQXAZah2

    • Bevor du anfängst, solltest du die Auto Boot Function deines Macs deaktivieren. Auto Boot schaltet deinen Mac ein, wenn du ihn aufklappst, und das kann versehentlich beim Zerlegen passieren. Benutze diese Anleitung, um Auto Boot.zu deaktivieren.

    • Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.

    • Schalte dein MacBook Air vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und lege den Laptop mit der Unterseite nach oben.

    • Entferne folgende Pentalobe P5-Schrauben

    • Zwei 7,9 mm Schrauben

    • Zwei 7,1 mm Schrauben

    • Sechs 2,6 mm Schrauben

    • Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren alten Platz zurück kommt, damit dein MacBook keinen Schaden nimmt.

  2. 4Kra6VLGEa3eGmd6
    4Kra6VLGEa3eGmd6
    n2KBoBfiUOZCO63H
    t3JGRsWcjgyPKFRl

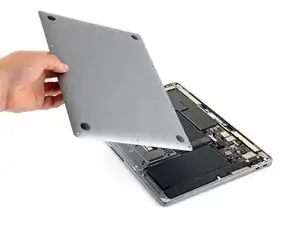

    • Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.

    • Entferne das Gehäuseunterteil.

    • So wird es wieder befestigt:

    • Richte es genau aus und drücke es fest, bis die versteckten Rasten darunter einschnappen. Du solltest es fühlen und hören.

    When reassembling, the “snaps” are in the middle of the laptop (from top to bottom), and just to the left and right of center. I assumed it was near the hinge so it took a bit for me to hear the snaps.

    Laurie McCall -

    Laurie, the two clips are outlined in the third photo of step two. Hope this helps—happy fixing!

    Carsten Frauenheim -

    What tool kit should I use for this?

    Lucas Lee -

  3. xVJrmDjjKX3L1VEp

    • Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.

    This image is incorrect correct for the A2179 EMC 3302 model, also doesn’t match the next image in this guide

    Steven Friar -

    There is other guide for the model you reffer to, I was using that one until i realize it was different, this is the one you are looking for: MacBook Air 13" Retina Late 2020 Repair

    Marco Rojas -

    How do you find out if you have a Retina Late or Retina Early model?

    Inji E -

  4. NZT3TL4hoGyeLE6L
    NZT3TL4hoGyeLE6L
    XZ2jGZmJoO1c5OHn

    • Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.

  5. mFkWuHRWX4lCYrIR
    mFkWuHRWX4lCYrIR
    OYUKQpI44b2Mtta2

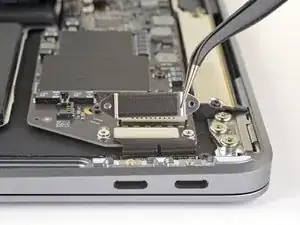

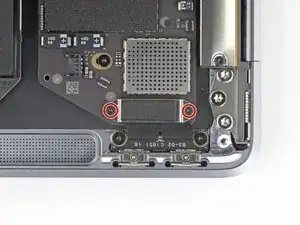

    • Entferne die beiden 1,4 mm Torx T3 Schrauben, mit denen die Abdeckung des USB-C-Steckers befestigt ist.

    • Entferne die Abdeckung des USB-C-Steckers.

  6. nWJOMgBddrWXcvKu
    nWJOMgBddrWXcvKu
    LVuNUVDiwo6mFUrN

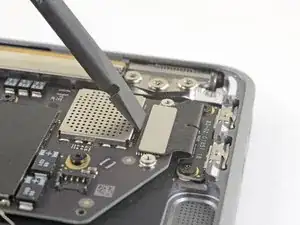

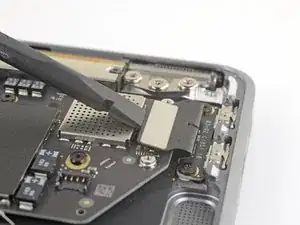

    • Heble den Stecker am USB-C-Kabel mit dem flachen Ende des Spudgers aus dem Anschluss auf dem Logic Board nach oben.

    • Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn erst sorgfältig ausrichten, dann auf einer Seite andrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker nicht richtig ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

  7. nWSrOmgwCth1eriO

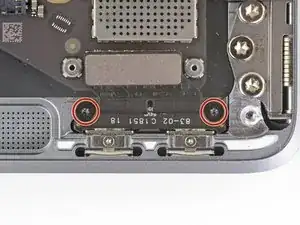

    • Entferne die beiden 2,9 mm Torx T4 Schrauben, mit denen die USB-C-Platine befestigt ist.

  8. LuKXqmpTdPCMFUIq

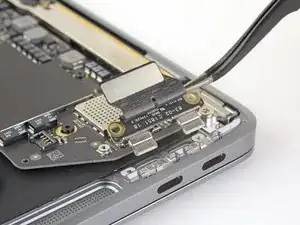

    • Entferne die USB-C-Platine mit einer Pinzette.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Du musst vielleicht fehlende Teile vom alten auf das neue Teil übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrterReihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Die Reparatur hat nicht den gewünschten Erfolg gebracht? In unserem Forum findest du Hilfe bei der Fehlersuche.
