MacBook Air 13" Anfang 2020 Lüfter tauschen

Geschrieben von: Carsten Frauenheim

Kommentare: 8

MacBook Air 13" Anfang 2020 Lüfter tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 45 Minuten

Einleitung

Diese Anleitung zeigt, wie der Lüfter im MacBook Air von Anfang 2020 ausgetauscht werden kann.

Werkzeuge

Ersatzteile

MacBook Air 13" (Late 2018-Early 2020) Fan

Schritt 1

Bevor du anfängst, solltest du die Auto Boot Function deines Macs deaktivieren. Auto Boot schaltet deinen Mac ein, wenn du ihn aufklappst, und das kann versehentlich beim Zerlegen passieren. Benutze diese Anleitung, um Auto Boot.zu deaktivieren.
Wenn dein MacBook unter BigSur v11.1 oder einer späteren Version läuft, lässt sich AutoBoot möglicherweise nicht deaktivieren. Arbeite zuerst normal weiter, trenne aber den Akku sofort ab, wenn du ins Innere des Gerätes hinein gekommen bist.
Schalte dein MacBook Air vollständig aus und ziehe den Stecker aus der Steckdose, bevor du anfängst. Schließe das Display und lege den Laptop mit der Unterseite nach oben.
Entferne folgende Pentalobe P5-Schrauben
Zwei 7,9 mm Schrauben
Zwei 7,1 mm Schrauben
Sechs 2,6 mm Schrauben
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren alten Platz zurück kommt, damit dein MacBook keinen Schaden nimmt.

Schritt 2

Zwänge deine Finger zwischen das Display und das Gehäuseunterteil und ziehe nach oben, so dass sich das Gehäuseunterteil vom Air ablöst.
Entferne das Gehäuseunterteil.
So wird es wieder befestigt:
Richte es genau aus und drücke es fest, bis die versteckten Rasten darunter einschnappen. Du solltest es fühlen und hören.

When reassembling, the “snaps” are in the middle of the laptop (from top to bottom), and just to the left and right of center. I assumed it was near the hinge so it took a bit for me to hear the snaps.

Laurie McCall -

Laurie, the two clips are outlined in the third photo of step two. Hope this helps—happy fixing!

Carsten Frauenheim -

What tool kit should I use for this?

Lucas Lee -

Schritt 3

Ziehe den Aufkleber soweit vom Akkustecker zurück, dass der darunterliegende Stecker sichtbar wird.

This image is incorrect correct for the A2179 EMC 3302 model, also doesn’t match the next image in this guide

Steven Friar -

There is other guide for the model you reffer to, I was using that one until i realize it was different, this is the one you are looking for: MacBook Air 13" Retina Late 2020 Repair

Marco Rojas -

How do you find out if you have a Retina Late or Retina Early model?

Inji E -

Schritt 4

Schiebe den Akkustecker mit einem Spudger parallel zum Logic Board aus seinem Anschluss auf dem Logic Board heraus.

Schritt 5

Schiebe die Spudgerspitze unter das Lautsprecherkabel und heble es nach oben, bis es sich ablöst.

Schritt 6

Entferne die drei 1,4 mm Torx T4 Schrauben, mit denen die Steckerabdeckung der Audioplatine befestigt ist.
Entferne die Steckerabdeckung der Audioplatine.

Schritt 7

Heble den Stecker der Audioplatine mit dem flachen Ende des Spudgers gerade nach oben und trenne ihn von der Platine ab.
Um Druckstecker, wie diesen hier, wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und dann an einer Seite andrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker nicht richtig ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 8

Heble den Stecker am Touch ID Kabel mit dem flachen Ende des Spudgers gerade nach oben und trenne ihn von der Audioplatine ab.
Schiebe den Spudger weiter unter dem Touch ID Kabel entlang und löse es ganz von der Audioplatine ab.
Das Touch ID Kabel ist leicht mit der Audioplatine verklebt.

Schritt 9

Entferne die drei Torx T4 Schrauben, mit denen die Audioplatine befestigt ist:
Zwei 4,3 mm Schrauben
Eine 2,4 mm Schraube

I have an Early 2020 MacBook Air in front of me and the 2.4 mm screw is a T3 Torx (not a T4)

James -

Schritt 10

Entferne die Audioplatine.

Schritt 11

Ziehe den schwarzen Aufkleber auf dem Stecker des Lüfterkabels mit einer Pinzette zurück.

Schritt 12

Klappe den kleinen Sicherungsbügel am ZIF-Stecker des Mikrofonkabels mit der Spudgerspitze hoch.
Schiebe das Mikrofonkabel aus dem Anschluss heraus.
Fasse, wenn möglich, das Kabel am Klebeband und nicht am Kabel selbst an.

Schritt 13

Schiebe ein Plektrum unter das Kabel zur Audioplatine und trenne es vom Lüfter ab.
Das Kabel ist leicht festgeklebt.
Wenn sich der Kleber nicht leicht abtrennen lässt, dann drücke das Plektrum nicht mit Gewalt hinein. Erwärme die Mikrofoneinheit ein wenig mit einem iOpener oder einem Haartrockner, um den Kleber aufzuweichen.

Schritt 14

Entferne die drei 2,7 mm Torx T4 Schrauben, mit denen der Lüfter befestigt ist.

Schritt 15

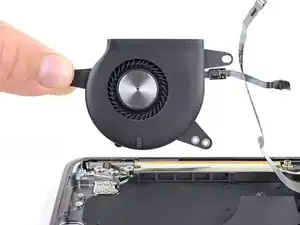

Hebe den Lüfter aus dem Gehäuse und entferne ihn.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil — möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur doch nicht den richtigen Erfolg gebracht? Frage in unserem Forum nach Hilfe.

Tinte & Feder

Carsten Frauenheim

Mitglied seit: 10/03/20

88317 Reputation

Ein Kommentar

Thank you very much. This helped me a lot when my fan started making buzzing noise an$ had the change it.

francis Bahenduzi -
