Einleitung

Hier wird der Austausch des oberen Gehäuses gezeigt.

  1. 3bTejPotVlS4MkaI
    • Bevor du weitermachst, schalte das Gerät aus, schließe den Deckel und lege den Computer mit der Unterseite nach oben auf eine weiche ebene Oberfläche.

    • Drehe folgende zehn Schrauben heraus:

    • Zwei 9 mm 5-Point Pentalobe Schrauben

    • Acht 2,6 mm 5-Point Pentalobe Schrauben

    • Den speziellen Schraubendreher, um die zehn 5-Point Pentalobe Schrauben herauszudrehen, findest du hier.

  2. WwI3rtRnhTEHj54C
    • Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe es nach oben, so dass sich das Gehäuseunterteil vom Air löst.

    • Entferne das Gehäuseunterteil und lege es beiseite.

  3. CtyAZgC3dvRCcjK1
    • Wir empfehlen als Vorsichtsmaßnahme, dass du den Akkustecker vom Logic Board löst, um elektrische Entladungen zu vermeiden. Dieser Schritt ist optional und nicht unbedingt nötig.

    • Fasse die durchsichtige Zuglasche aus Plastik, welche am Akkustecker angebracht ist, und ziehe sie in Richtung der Vorderkante des Air. So wird der Akku vom Logic Board getrennt.

    • Ziehe den Stecker beim Ablösen nicht nach oben.

  4. kpxaSggiRGXdYbjE
    • Heble den Stecker des I/O Board Kabels mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem I/O Board.

    Die nachfolgenden Schritte sind nicht erforderlich. Bitte bei Schritt 11 weitermachen.

    Volker -

    Es ist nicht erforderlich, IO-Board, Akku und Logic-Board auszubauen. Es genügt, die Antennen- das Kamera- und das Displaykabel zu entfernen und die Scharniere abzumontieren. Die Kabel können leicht an den vorhandenen Komponenten vorbeigezogen werden.

    Volker -

  5. JoLRPuB2CEeYNKPR
    JoLRPuB2CEeYNKPR
    PcuVr1BCTqIGgwtt
    • Der folgende Stecker hat einen besonders tiefen Anschluss. Sei vorsichtig beim Ablösen.

    • Ziehe das I/O Board Kabel vorsichtig von der Oberseite des Lüfters ab.

    • Ziehe das I/O Board Kabel vorsichtig nahe am Verbinder zum Logic Board hoch und drücke gleichzeitig mit der Spudgerspitze abwechselnd an den Seiten des Steckers, um ihn so "herauswandern" zu lassen.

    • Entferne das I/O Board Kabel.

  6. UZlXrZGTJBlUa2jW
    • Klappe vorsichtig mit der Spudgerspitze den Sicherungsbügel am ZIF Anschluss des Lüfterkabels hoch.

    • Achte darauf, dass du nur am Sicherungsbügel hebelst, nicht am Anschluss selbst.

  7. dXwOKmddcEdji1Xs
    • Ziehe die Gummidichtung von der Klebeverbindung auf der Oberseite des Lüfters ab.

  8. VBpNeyKDnHWwOWP1
    • Entferne folgende drei Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

    • Eine 3,6 mm Schraube

    • Eine 2,7 mm Schraube

    • Eine 3,6 mm Schraube mit kurzem Kopf

  9. VCwgGU4PCVpaaYve
    • Hebe den Lüfter aus dem oberen Gehäuse und ziehe das Flachbandkabel zum Lüfter vorsichtig aus seinem Anschluss, während du den Lüfter vom Air entfernst.

  10. XCbFcg2VJhKEO6HT
    • Trenne das I/O Board, indem du das Netzkabel aus seinem Anschluss auf dem Logic Board entfernst.

    • Ziehe das Kabel parallel zu der Oberfläche des Logic Boards in Richtung der rechten Kante des Airs.

    When assemble, Step9 fan connector first

    taizoy0725 -

  11. MQTvg4NSOMar4C3A
    • Ziehe das Kamerakabel parallel zu der Vorderseite des I/O Board in Richtung der Ecke des Airs, um es aus seinem Anschluss zu lösen. Mit der Spudgerspitze kannst du nachhelfen, um den Stecker aus seinem Anschluss zu schieben.

    • Ziehe dieses Kabel nicht nach oben, während du es trennst, da sonst sein Anschluss aus dem Logic Board herausbrechen kann.

    Die nachfolgenden Schritte sind nicht erforderlich. Einfach bei Schritt 20 weitermachen.

    Volker -

  12. pXno2e11SBEnVUyw
    pXno2e11SBEnVUyw
    Nh432KJ1kGSJCsUx
    • Heble mit dem flachen Ende eines Spudgers den Stecker des linken Lautsprecherkabels nach oben und aus seinem Anschluss auf dem I/O Board heraus.

    • Setze zum Hebeln unter den Kabel an.

    • Hole das linke Lautsprecherkabel aus seiner Halterung auf dem I/O Board heraus.

  13. OrTXcFRwog2As2l2
    • Heble den Mikrofonkabelstecker mit dem flachen Ende eines Spudgers aus seinem Anschluss auf dem I/O Board.

    • Setze zum Hebeln unterhalb der Kabel an.

  14. QDtqaHJCJ4c4Hr2q
    • Entferne die einzelne 3,6 mm T5 Torx Schraube, mit der das I/O Board am oberen Gehäuseteil befestigt ist.

    When inserting new board, make sure the headphones jack socket rim is registered properly with the case hole before tightening T5 screw.

    sutherlandralph -

  15. 23KDPd4D1muBh3tI
    • Hebe das I/O Board vorsichtig von der Ecke her an, die dem Logic Board am nächsten ist, und entferne sie vom oberen Gehäuseteil.

  16. SVk3YDPAltmLJbZy
    • Der Akku ist mit fünf Torx T5 Schrauben am oberen Gehäuse befestigt. Drehe sie heraus:

    • Drei 6,3 mm Schrauben

    • Zwei 2,4 mm Schrauben

  17. ELYxo2HuXo2HOMbM
    • Vermeide es beim Hantieren am Akku, die vier freiliegenden Lithium-Polymer-Zellen zu drücken oder zu berühren.

    • Hebe den Akku an der Kante nahe am Logic Board an und entferne ihn vom oberen Gehäuse.

  18. PHhxYLMFEOKMsOur
    PHhxYLMFEOKMsOur
    aNvVDVcCdf2hykBA
    • Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels zum Trackpad mit der Spudgerspitze oder deinem Fingernagel hoch.

    • Achte darauf, dass du nur am scharnierartigen Sicherungsbügel hebelst, nicht am Anschluss selbst.

    • Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Anschluss in Richtung der Vorderkante des Air.

  19. aWBa1FvrB2etI4fe
    • Hebele den Stecker des rechten Lautsprecherkabels mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board heraus.

    • Setze zum Hebeln unter den Kabeln an.

  20. xkToQGT2GojtUZwx
    xkToQGT2GojtUZwx
    AaV5BfZcMgGaqA2b
    • Drücke vorsichtig die Spudgerspitze unter die schwarze Kunststoffklappe, die am Displaydatenkabelschloss angeklebt ist, so dass das Schloss nach oben und weg von dem Anschluss klappt.

    • Während du das Schloss vom Anschluss weg hältst, entferne mit der Spitze eines Spudgers und deinen Fingern vorsichtig das Displaydatenkabel aus seinem Anschluss, indem du es in Richtung der Ecke des Air schiebst.

    • Ziehe das Displaydatenkabel nicht nach oben, wenn du es trennst, da ansonsten der Anschluss vom Logic Board brechen kann.

  21. uLQp2qABLAu3joCj
    uLQp2qABLAu3joCj
    5114AxHUnKwpNFSp
    • Heble beide Antennenkabelstecker mit einem Spudger nach oben und entferne sie aus ihren Anschlüssen auf der AirPort/Bluetooth Karte.

    When you are assembleIng , you shoud this phase at settin mother board

    taizoy0725 -

  22. vGHi1JW3eISJeDV4
    • Fädle die Antennenkabel vorsichtig aus dem schlitzförmigen Einschnitt auf dem Logic Board.

    Schritt 23 bis 25 kann man sich auch schenken.

    Volker -

  23. JLqivupBE1Pc6c5N
    • Entferne die einzelne 2,85 mm T5 Torx Schraube, mit der die SSD am Logic Board befestigt ist.

    2.85 and Large head screw

    taizoy0725 -

  24. PBkfdWSQMHpFNKED
    • Hebe das Ende der SSD nicht zu sehr an.

    • Ziehe das Laufwerk gerade aus seinem Anschluss heraus und entferne es vom Logic Board.

    • Wenn du die SSD wieder einsetzt, gehe sicher, dass sie richtig positioniert ist, bevor du die Schraube wieder eindrehst.

  25. sZypFWpZSCVKHJFh
    • Entferne die sechs 6,3 mm T5 Torx Schrauben, mit denen das Logic Board am oberen Gehäuse befestigt ist.

    Actually the screws are 3.6mm (not 6.3mm).

    toliqdoi -

  26. ETPQlDSPtKfiR1om
    • Entferne die inneren zwei 4,9 mm T8 Torx Schrauben, mit denen der Antennenkabelhalter und das linke Verschlussscharnier am oberen Gehäuse festgemacht ist.

    Schritt 27 bis 29 sind nicht erforderlich.

    Volker -

  27. oRZRoXrQ51bgWwM4
    • Schiebe den Antennenkabelhalterungen etwas beiseite und entferne die 3 mm T5 Torx Schraube, mit der das Ende des Kühlkörpers am oberen Gehäuse befestigt ist.

  28. 4R6H3hl5cP3r2rBh
    • Achte darauf, dass die Antennenkabel nicht im Weg sind, wenn du die Seite des Logic Boards nahe am Kühlkörper aus dem oberen Gehäuse hebst.

  29. YX2pFsoNc2PP22Kj
    • Entferne die Logic Board Einheit vorsichtig vom oberen Gehäuse und achte dabei darauf, dass sich keine Kabel verfangen.

    Really great guide!!!

    My only issue was the removal of the logic board was a bit nerve wracking.

    The speaker wire was stressed heavily as the board tilted up. Removing the speakers before the board would solve this.

    I did it in that order during reassembly, and it worked great.

    gifts1000 -

    I also had an issue with the logic board installation as the above comment mentioned. I found easiest way is to just remove the speaker that you just re-installed. It's 1 screw - take that speaker out and now that wire that was bumping logic board is out of the way, and just then re-install the speaker.

    Rich Davies -

    When replacing the logic board, make sure the two rf connectors are out of the way before you put the screws back.

    Andrew Burroughs -

  30. KsHTbQAxDyOqWVgT
    • Fädle vorsichtig die Antennenkabel aus dem Kanal im oberen Gehäuse.

  31. c63pyYGNVKBlXFXU
    • Entferne die inneren beiden 4,9 mm T8 Torx Schrauben, die das rechte Displayscharnier am oberen Gehäus befestigen.

    • Die dritte Schraube lassen wir absichtlich eingedreht, da das von Vorteil für die nächsten Schritte ist.

  32. LMEBhZAISruS1eW2
    • Öffne das Display, bis es senkrecht zum oberen Gehäuseteil steht und platziere es, wie auf dem Bild zu sehen, auf einen Tisch.

    • Während du das Air festhältst, entferne die übriggebliebene 4,9 mm T8 Torx Schraube von der unteren Displayklammer.

  33. ErW1CAdUtQ16NuEc
    • Bevor du die letzte Displayschraube entfernst, achte darauf, dass du das Display und den oberen Gehäuseteil mit deiner einen Hand stabil festhältst. Andernfalls können die Komponenten auf den Tisch fallen und unter Umständen teueren Schaden verursachen.

    • Entferne die letzte 4,9 mm T8 Torx Schraube, mit der das Display am oberen Gehäuseteil befestigt ist.

  34. B6SYqOes4HmZ1r52
    B6SYqOes4HmZ1r52
    XdsMAXbAHpVbKKB6
    • Schiebe den oberen Gehäuseteil leicht in Richtung der Displayeinheit und drehe es dann weg von der Vorderseite der Displayeinheit.

    • Sobald die beiden Displayscharniere es erlauben, entferne das Display und lege es beiseite.

    • Achte auf die beiden Unterlegscheiben unter jeder Displayhalterung. Beim Zusammenbau musst du jeweils eine Unterlegscheibe unter jeder Displayhalterung einsetzen (im oberen Gehäuse), so wie im zweiten Bild gezeigt.

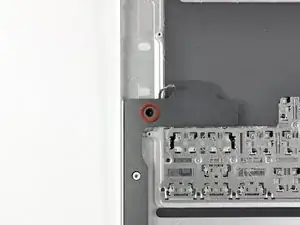

  35. nOYZxqBV4rcfXJIV
    • Entferne die einzelne 2,7 mm Torx T5 Schraube, welche den rechten Lautsprecher am oberen Gehäuse befestigt.

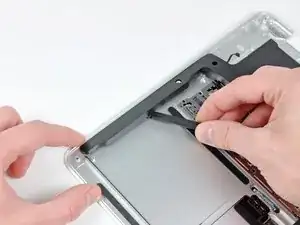

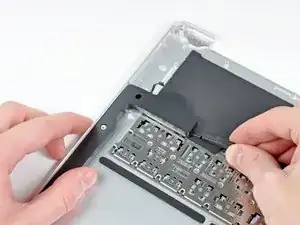

  36. DL12syd4JBWeQJ1Q
    DL12syd4JBWeQJ1Q
    2xN6u2aujdvA1Oac
    IQavskJULlLJhmI2

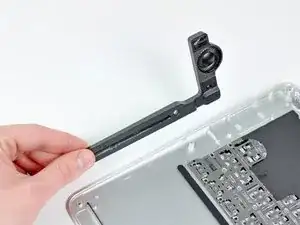

    • Hebele den rechten Lautsprecher mit dem flachen Ende des Spudgers aus der Klebeverbindung zum oberen Gehäuse.

    • Entferne den rechten Lautsprecher vom oberen Gehäuse.

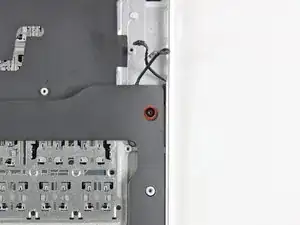

  37. JmbSZONRU1xrcSrK
    • Entferne die einzelne 2,7 mm Torx T5 Schraube, welche den linken Lautsprecher am oberen Gehäuse befestigt.

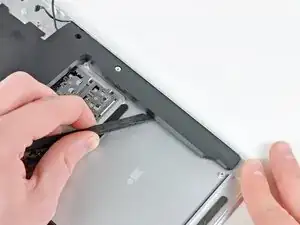

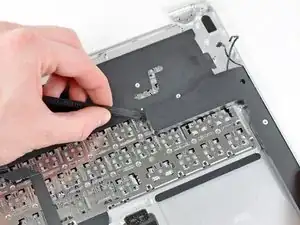

  38. VxyJcIKsgYBSBApm
    VxyJcIKsgYBSBApm
    RcrGolY6FnYjKVyb

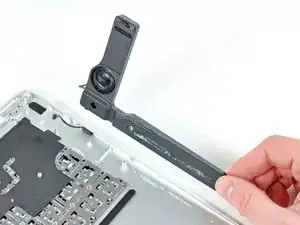

    CAIBCRh4eQFDbZUQ
    • Löse den linken Lautsprecher mit dem flachen Ende des Spudgers aus der Klebeverbindung zum oberen Gehäuse.

    • Entferne den linken Lautsprecher aus dem oberen Gehäuse.

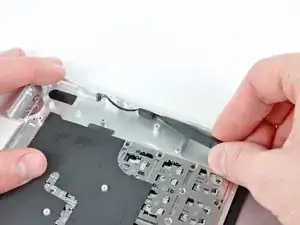

  39. 5jLdrdVEZrTOwtaw
    5jLdrdVEZrTOwtaw

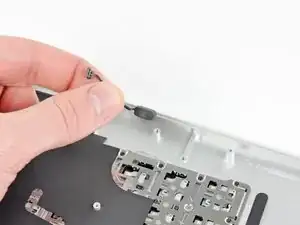

    XpMOAPLughdsPcIJ
    • Heble das Mikrofon mit der Spudgerspitze weg von der linken Seite des oberen Gehäuses.

    • Entferne das Mikrofon vom oberen Gehäuse.

    • Das obere Gehäuse bleibt zurück.

    Thing to note when re-attaching the microphone - make sure that its sensor, which is located at bottom, is aligned with the hole.

    Jaroslaw Lipski -

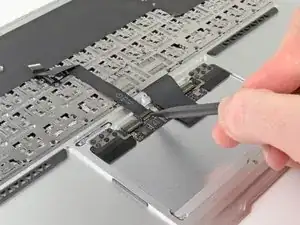

  40. BeG4MbEYZKKhK6CN
    BeG4MbEYZKKhK6CN

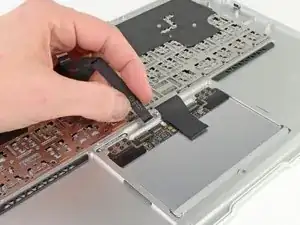

    fhiIWm5DDFAgSa3E
    • Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels zum Trackpad mit der Spudgerspitze oder deinem Fingernagel hoch.

    • Achte darauf, dass du nur am scharnierartigen Sicherungsbügel hebelst, nicht am Anschluss selbst.

    • Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Anschluss in Richtung der hinteren Kante des Air.

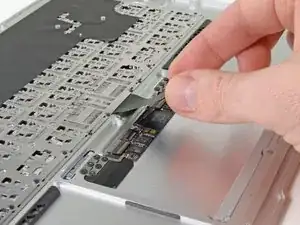

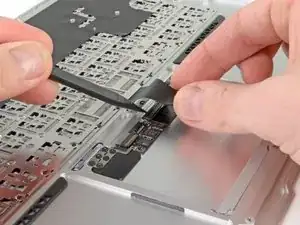

  41. LPsYoSSVWfB4NmrZ
    LPsYoSSVWfB4NmrZ
    RrSmcj663qFsph3Q

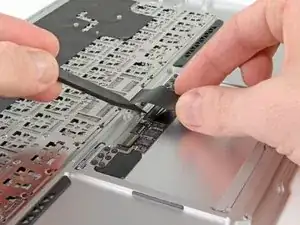

    VIZGWE1nuTvZtYk4
    • Hebe das Flachbandkabel zur Tastatur mit einer Hand an und klappe gleichzeitig den Sicherungsbügel am ZIF Anschluss des Tastaturkabels mit der Spudgerspitze oder deinem Fingernagel hoch.

    • Achte darauf, dass du nur am scharnierartigen Sicherungsbügel hebelst, nicht am Anschluss selbst.

    • Ziehe das Flachbandkabel zur Tastatur gerade aus seinem Anschluss heraus in Richtung der Vorderkante des Air.

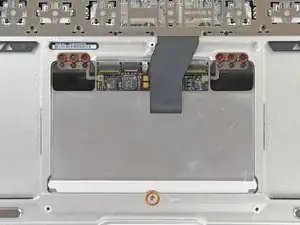

  42. 3bedDvFPtMllf3xE
    • Entferne folgende sieben Schrauben:

    • Sechs 1,6 mm Kreuzschlitzschrauben, welche das Trackpad am oberen Gehäuse befestigen.

    • Eine 1,4 mm Torx T5 Stellschraube nahe der Vorderkante des oberen Gehäuses.

    • Ziehe beim Zusammenbau diese Schraube nicht zu stark an, sonst hört die Taste ab einem bestimmten Punkt auf zu klicken. Justiere die Schraube so, bis die bewegliche Seite des Trackpads minimales Spiel hat.

    Great guide. The only problem was that I didn't have such small Phillips screwdriver for the last step, so I needed to make a quick trip to a shop. Although it's standard tool, perhaps it makes sense to add it to required tools section?

    Jaroslaw Lipski -

    @Jaroslaw Lipski (or anyone else) - I ran into the same problem in that I did not have a small enough Phillips screwdriver for the last step -- Does anyone know what exact screwdriver I need?

    oscarmazariegosfacebook -

    PH00 and push high pressher. but sometime false and cannot screw any more. its too difficult and never back. I cannot and buy keyboard and trackpad.

    taizoy0725 -

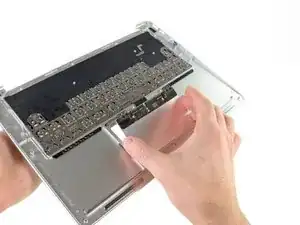

  43. KDnGpponnL1uUM6S
    • Hebe die Kante des Trackpads nahe der Tastatur vorsichtig mit dem flachen Ende des Spudgers aus ihrer Vertiefung im oberen Gehäuse, indem du sie aus den Halterungen, die am oberen Gehäuse angebracht sind, weghebst.

    • Entferne das Trackpad vom oberen Gehäuse.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
