MacBook Pro (13 Zoll, Mitte 2010, Unibody) Displayglas tauschen

Geschrieben von: Walter Galan

Kommentare: 41

MacBook Pro (13 Zoll, Mitte 2010, Unibody) Displayglas tauschen

Schwierigkeitsgrad

Sehr schwierig

Schritte

Zeitaufwand

4 Stunden

Einleitung

Tausche mit Hilfe dieser Anleitung ein gebrochenes Displayglas aus.

Werkzeuge

Schritt 1

Entferne die folgenden 10 Kreuzschlitz-Schrauben, die die Gehäuse-Unterseite des MacBook Pro 13" Unibody befestigen:
Sieben 3 mm Schrauben.
Drei 13,5 mm Schrauben.

Compare the short screws carefully before reinstalling them. The shouldered screws go in the holes on the front edge.

David Kilbridge -

Before I started removing any screws I took a piece of paper and drew the bottom of the laptop and put a piece of double-sided tape in the spot where each screw goes. That way when I took out the screws, I could put them on the tape so I knew exactly which screw went in which spot. I did the same thing for dismantling the inside on another sheet of paper, then a third sheet for the screen after getting the front glass off.

mastover -

I use a similar technique: I print out the iFixit manual for the job, and Scotch-tape down the screws/brackets/cables I remove at each step next to the component descriptions. That way, when I'm reassembling, the bits are taped right next to the photo of where they came from.

adlerpe -

That's exactly what I do for all my repairs! It's the best way to keep track of all of the parts ' original location and to make sure that you don't miss any parts during reassembly.

joyitsjennie - 12/08/15

Great idea and one I use often

Thomas Overstreet - 30/08/15

Excellent idea! Thanks for sharing it here.

Laura Sharkey - 14/08/16

I used a 00 that fit but the screws were very tight so I used a tiny paintbrush with some wd40 on it and put it around the edges of the screws. Worked like a charm

valentinedhdh - 07/04/15

I use a magnetic mat and place the screws in order on that :)

Cary B - 09/07/22

Schritt 2

Hebe die Unterseite vorsichtig an und drücke sie Richtung Rückseite des Laptops, um die Halterungsclips zu lösen.

In the introduction you should link fixers to this excellent doc: https://www.ifixit.com/Misc/HD_Software_...

It is really critical, super easy, and free(!) to clone your existing drive onto the new one you will install. I ran into one error, but SuperDuper! support replied immediately on how to fix it...Thanks ifixit and SuperDuper! (I ponied up the $28 for the software anyway, I was so impressed!)

Mike - 12/09/17

Long story short: I drank the AppleKoolAid back in 1984 and have always left the guts of my machines up to Apple - until recently when I needed to swap the SATAs from my original MacDaddy (2009 13" MBPro that I killed in 2018 - coffee + blackout = OOOOPS) into a pristine 2009 MBPro from a Goodwill in North Carolina through eBay. I need the files from iCal and MacMail that can't be opened in my newer machines.

Well . . . I ain't never done nuttin' like that, before!

Enter Luke Miani on YouTube. He raves about you guys! So, I watched everything I could, read your site, bought the right tools and at the ripe old age of 72, I sat down, this morning and did the work. Now my original MacDaddy lives in MacDaddy2.0.

Am I allowed to cry?

Seriously, I can't thank you enough for your bitchen site and killer tools. I wish I'd'a been turned on to this shizzle 30+ years ago.

IFIXIT - IDIGIT!

kath myers - 26/02/22

HAHAHAHAHAHAHAHAHAHA.

That was a brilliant read.

Yes, I came across ifixit a few years ago. Totally helped me out on several occasions.

Glad your Mac repair journey worked out.

Cary B -

Schritt 3

Wir empfehlen, vorsorglich den Akkuanschluss vom Logic Board zu lösen, um eine elektrische Entladung zu verhindern.
Löse mit der Kante eines Spudgers den Akkuanschluss nach oben, weg vom Sockel auf dem Logic Board.

Zitat von gansodesoya:

why is step 3 necessary?

Just to disconnect any power source to avoid damages by short-circuits.

MrKane -

How do you get that battery connector back on? Do you just press it in back in place after you're done?

Horace Chung -

yes. I usually plug it in before I screw it down so I can lift the battery a bit and have enough slack to be able to go straight down on the connector, otherwise it comes in on a bit of an angle, which can't be good (though not necessarily bad).

maccentric -

This step almost finished me, and I did extensive damage to the battery plug. Fortunately, I later replaced the battery, and the replacement came with a new plug! :) Newbies need to know - 1. The battery plug is like a thin lip on a thicker lip, so you need to pry BETWEEN 2 thin lips to get it off, else you are trying to yank out the socket. 2. Mine was initially VERY tight, and trying to get it out broke the plastic on all sides of plug, even though I was as careful as possible. Luckily, this didn't hurt functionality and I later replaced the battery. AFTER disconnecting once, it was never so tight again,

Jeff Diamond - 16/04/17

Schritt 4

Heble den Stecker des Subwoofers/rechten Lautsprechers mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem Logic Board hoch.
Heble unter den Kabeln.

Mine had a small piece of insulating material on top of the connector. By removing that first, I could then pry up the connector with less stress on the cable.

istlota - 24/11/16

Great tip! Thanks.

juliet - 04/10/17

Schritt 5

Ziehe das Ende des Kamerakabels gerade aus seinem Anschluss heraus .
Achte darauf, dass du den Stecker parallel zur Oberfläche des Logic Boards zum optischen Laufwerk hin ziehst und nicht senkrecht vom Anschluss hoch.

Schritt 6

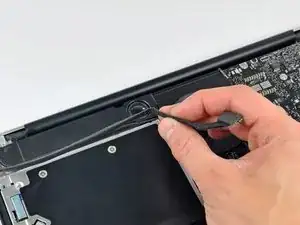

Fädle das Kamerakabel aus seinem Kanal im optischen Laufwerk heraus.

for easy dismantle, just remove 2 screw of subwoofer

Mohamad Faizal Sharudin - 28/12/19

Schritt 7

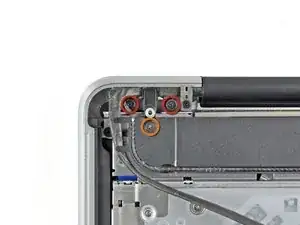

Entferne folgende Schrauben:
Zwei 10 mm Kreuzschlitzschrauben
Eine 3,8 mm Kreuzschlitzschraube
Ziehe die Kamerakabelhalterung unter dem Subwoofer vor und entferne sie vom Computer.

Schritt 8

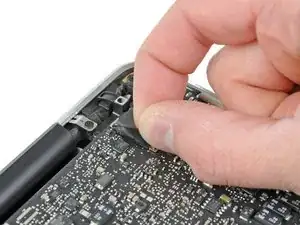

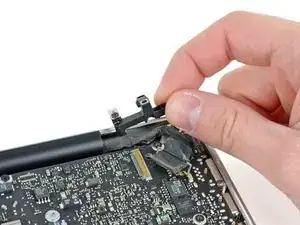

Fasse die Plastikzuglasche an der Verriegelung des Displaydatenkabels und kippe sie nach oben über den Stecker in Richtung der Seite am Computer mit der Gleichstromversorgung (DC-in).

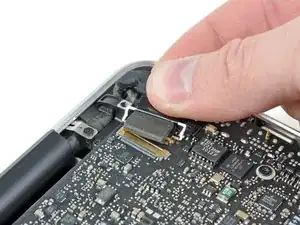

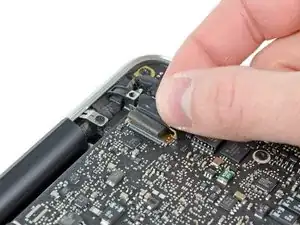

Ziehe das Displaydatenkabel gerade aus seinem Anschluss auf dem Logic Board heraus.
Achte darauf, dass du den Stecker direkt vom Anschluss weg und nicht senkrecht nach oben ziehst.

Schritt 9

Entferne die beiden Schrauben, mit denen der Halter des Displaydatenkabels am oberen Gehäuse befestigt ist:
Eine 8,6 mm Kreuzschlitzschraube
Eine 5,6 mm Kreuzschlitzschraube
Hebe den Halter des Displaydatenkabels aus dem oberen Gehäuse.

Schritt 10

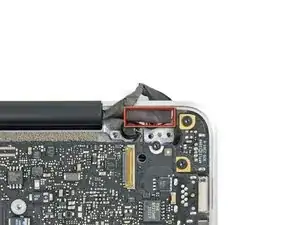

Entferne, falls vorhanden, den kleinen Klebeschaumstreifen von den Displayschrauben nahe am Displaydatenkabel.

Schritt 11

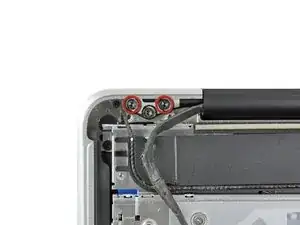

Entferne die beiden äußeren 6,5 mm Torx T8 Schrauben, mit denen die beiden Displayhalterungen am oberen Gehäuse befestigt sind. (Also insgesamt vier Schrauben)

You may have to lift/remove a foam tape on the left side as well

Sebastien CHAPUIS - 03/12/18

Schritt 12

Öffne das MacBook Pro so, dass das Display rechtwinklig zum oberen Gehäuse steht.
Stelle das geöffnete Gerät wie gezeigt auf den Tisch.

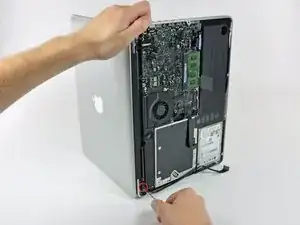

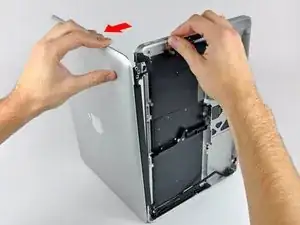

Halte Display und oberes Gehäuse mit der linken Hand zusammen. Drehe dann die verbliebene Torx T8 Schraube aus der oberen Displayhalterung heraus.

Schritt 13

Achte darauf, das Display und das obere Gehäuse weiterhin mit der Hand zusammenzuhalten. Wenn du das nicht tust, kann das Display/obere Gehäuseteil herunterfallen und unter Umständen kann jede Komponente beschädigt werden.

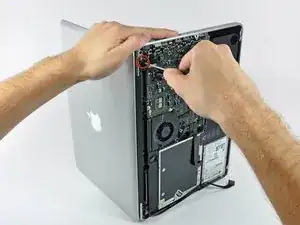

Drehe die letzte verbliebene T8 Torx Schraube, die das Display noch am oberen Gehäuse befestigt, heraus.

When reassembling, Careful not to drop your screw, or it may get stuck to the (magnetic) power adapter port. Oops!

Save yourself some time and don't drop it!

rowdyferret - 22/03/15

Schritt 14

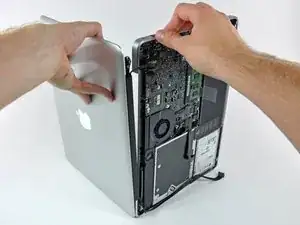

Fasse das obere Gehäuseteil mit der rechten Hand und drehe es leicht in Richtung Oberkante des Displays. Dadurch löst sich die obere Displayhalterung von der Kante des oberen Gehäuses.
Drehe das Display leicht vom oberen Gehäuse weg.

Make sure you make a 90 degree angle between the keyboard and the display before taking out the screws. If you have less than a 90, you will never get it apart due to the upper display bracket shape. It has to be at the right angle or it won't come out.

mastover -

I place it over keyboard side down hanging over a table. This way I know it's at 90 degrees and it also makes it easier to take it off.

Nick - 10/10/14

Schritt 15

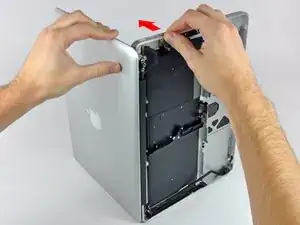

Hebe das Display hoch und vom oberen Gehäuse weg, achte dabei darauf, dass sich keine Halterungen oder Kabel verfangen.

As mentioned in the previous step, place it keyboard side down with the edge hanging over a table. This way it's at 90 degrees and it makes it easier to align and get the screws in.

Josh - 19/08/19

Schritt 16

In den folgenden Schritten wirst du mit einem Heißluftgebläse den Kleber aufweichen, mit dem der äußere schwarze Rand des Glases am Display befestigt ist. Der Bereich mit Kleber ist auf dem zweiten Bild rot markiert.
Fange in der rechten oberen Ecke mit dem Erwärmen des schwarzen Randes an. Stelle das Heißluftgebläse auf niedrige Stufe.
Richte die heiße Luft immer weg von der weichen Gummieinfassung um das Displayglas. Wenn du sie erwärmst, kann sie ein wenig schmelzen, so dass sie nicht mehr matt sondern glänzend aussieht. Wenn du sie berührst, kann sie dauerhaft verformt werden.
Durch die Wärmeeinwirkung kann sich eine Kondensationsschicht innen auf der Glasscheibe oder außen auf dem LCD bilden. Wenn die Glasscheibe vom Display getrennt ist, kann die Schicht mit Glasreiniger entfernt werden.

Heating rubber strip it becomes glossy You can turn it to matte using ultrafine sandpaper (very ultrafine!!!) P2500

Silvio -

Great piece of advice. Thank you!

Brian -

With a lot of heating, for me, it was very hard to get the glass to separate from the case. I had better luck starting from the bottom right as I could grip better onto the case. Three mistakes I made:

1. Once I got the glass separated, I probably didn't heat sufficiently as I was going around and the glass broke. That made the rest of the procedure miserable. Lesson: pull very gently.

2. I must have touched one of the tiny bits of glass that fell on the LCD and it scratched the actual screen. :-(. Lesson: vacuum the pieces as you go and be very careful when touching the LCD.

3. I somehow overheated the LCD screen at the top left and right corners and now the display is all wonky and faded at the corners. Not sure what the lesson is here.

Athanassios Diacakis -

First, if using a hair dryer, what setting should that be operated at? It would be much cooler than the heat gun, right?

Second, the iFixit basic set comes with a small, clear suction cup. Would that be sufficient for this project, or does it require the stronger pull of the other cups?

Finally, must I reapply adhesive to the case when replacing the glass? Does the original remain tacky and re-bond on assembly?

contact -

It's been a while since you asked, but since no one answered and someone else may have the same questions:

Hair dryers vary a lot, depending on wattage. I would start on low or med, and work my way up to high if necessary. I'd keep the fan on the lowest setting.

The little suction cup is for removing screens like the iMac, which just uses magnets, and possibly an iPad or iPhone. I would not want to use that for this project, get something about 2" wide with a decent handle.

The screen should have the double sided glue tape already applied, just remove the backing. I wouldn't get glass that doesn't have the tape on it, big waste of time with little savings in cost.

Jeff Kamis

maccentric -

All I can say for this is don't be tempted to hold the heat gun too close. I ended up burning my LCD the first time I did it and having to replace that when all I was looking to do was replace the cable. I got the glass off holding it about 4/5 inches from the screen and being patient (it took about 5/10 minutes in the end).

Nick - 10/10/14

The tape is very sticky and the glass is very fragile but at the same time fairly flexible.....I ended up breaking the glass ans it turned out to be a mess picking up the shards....but in the end a new glass is not too costly. the implication is that heating melts the glue but it is really just double stick tape.....there are some "youtube" videos that are worth a look but I would suggest using guitar picks and not a putty knife which creates a point load that breaks the glass....wear safety glasses!!

brian62 - 20/08/17

Be ready to replace the glass (good thing mine was already broken, I ordered one). Wear surgery gloves and protective glasses. Trust your nose, if it smell melted plastic, it’s a good clue to stop the heat.

Sebastien CHAPUIS - 03/12/18

It's more easy to do this step before removing the LCD. You have more control of the LCD and is more easy to remove the Glass.

Felix - 11/01/19

If you have a glass cover that is severely cracked then the heating gun and suction cup procedure really doesn’t work. Suction cups won’t hold and the already broken glass doesn’t lift. Here’s what I did that made the job easier. Using 2 inch wide transparent packing tape I laid it along the perimeter of the display but not covering the rubber edge. Then I used a 1/4 inch wood carving tool and very carefully removed the glass and 2 sided tape around the metal border. Use as your guide picture 2 in this step that shows where the camera and cable is located. Where the camera is located in the top center the 2 sided tape isn’t located so you can easily lift the glass. The camera cable runs up the right side in a trough in the metal border so when lifting the tape and glass in this area just keep the sharp end flat and it is wide enough it won’t dip into the trough and damage the cable. The tape was very helpful because it kept the glass from splintering and going everywhere.

joe lochner - 22/12/19

Schritt 17

Wenn die Scheibe warm genug ist, befestige einen kräftigen Saugheber in der rechten oberen Ecke der Glasscheibe.
Befestige den Saugheber nicht auf der Gummieinfassung an der Kante der Glasscheibe.
Um unseren Saugheber zu befestigen, bringe ihn zuerst mit dem beweglichen Griff parallel zur Glasscheibe an. Drücke den Saugheber leicht gegen das Glas und kippe den beweglichen Griff, bis er parallel zum anderen steht.
Ziehe die Ecke des Displayglases langsam und vorsichtig von der Displayeinheit hoch.
Wenn - wie im dritten Bild zu sehen - sich nur die Oberkante der Glasscheibe anhebt, dann wiederhole Schritt 1 und 2, bis du die Ecke des Displays anheben kannst.

Schritt 18

Hebe die Ecke des Displayglases behutsam so hoch, dass du einen Spudger zwischen ihm und der Displayeinheit einsetzen kannst.
Heble das Displayglas vorsichtig mit dem Spudger aus der Klebeverbindung zum Display hoch.
Heble die Glasscheibe einige Zentimeter von der oberen rechten Ecke aus entlang der oberen und rechten Kante hoch.

Schritt 19

Erwärme mit dem Heißluftgebläse den Kleber unter dem schwarzen Streifen am rechten Rand der vorderen Glasscheibe.
Bringe einen Saugheber an der rechten Seite der vorderen Glasscheibe an.
Ziehe die Glasscheibe hoch und trenne sie gleichzeitig mit dem flachen Ende des Spudgers von der Displayeinheit ab.
Arbeite so lange weiter, bis der rechte Rand der Glasscheibe komplett vom Display abgelöst ist.
Es kann hilfreich sein, wenn du mit einem Plektrum oder einem anderen flachen Werkzeug verhinderst, das sich die obere rechte Ecke wieder am Display festklebt.

I ended up breaking my glass panel due to using the spudger. I think if you use something more like a small putty knife you will do better. The spudger puts a lot of pressure in a small spot while the putty knife would put a little pressure over a larger area. Also, if you do break the glass, be sure to get ALL of the broken bits off before putting the new one on. Also, watch out for those broken bits as they tend to penetrate skin quite easily, and stay there for days!

mastover -

Schritt 20

Erwärme mit dem Heißluftgebläse den Kleber unter dem schwarzen Streifen am oberen Rand der vorderen Glasscheibe.
Bringe einen Saugheber am oberen Rand der vorderen Glasscheibe an und ziehe die Glasscheibe vom Display weg.
Arbeite weiter sorgfältig am oberen Rand entlang, wobei du beim Auftrennen des Klebers mit dem flachen Ende des Spudgers nachhelfen kannst.

Schritt 21

Erwärme mit dem Heißluftgebläse den Kleber unter dem schwarzen Streifen um die obere linke Ecke der vorderen Glasscheibe.
Bringe einen Saugheber in der oberen linken Ecke der vorderen Glasscheibe an.
Ziehe am Saugheber und heble vorsichtig mit dem flachen Ende des Spudgers die Glasscheibe aus der Displayeinheit heraus.
Wenn du die obere linke Ecke abgelöst hast, kann es hilfreich sein, mit einem Plektrum oder einem anderen flachen Werkzeug zu verhindern, dass sich die Glasscheibe wieder mit der Displayeinheit verklebt.

Schritt 22

Benutze einen Haartrockner oder ein Heißluftgebläse, um den Kleber unter dem schwarzen Streifen an der linken Seite der Glasscheibe aufzuweichen.
Bringe einen Saugheber an der linken Seite der vorderen Glasscheibe an.
Ziehe die vordere Glasscheibe hoch und trenne sie gleichzeitig mit dem flachen Ende des Spudgers von der restlichen Displayeinheit ab.
Setze die Arbeit an der linken Kante des vorderen Displayglases fort, bis sie ganz vom Display abgelöst ist.

Schritt 23

Nachdem nun die obere, rechte und linke Kante der Glasscheibe abgelöst sind, kannst du die Oberkante der Glasscheibe langsam anheben und vom Display wegdrehen.
Befreie, wenn nötig, die Unterkante der Glasscheibe mit dem flachen Ende des Spudgers aus der Klebeverbindung zur Displayeinheit.
Bevor du die Glasscheibe wieder befestigst, musst du die Innenseite de Glasscheibe und das LCD erst gut reinigen. Fingerabdrücke oder eingeschlossene Staubkörnchen sind später sehr störend sichtbar.

Schritt 24

Überspringe diesen Schritt, wenn du die ursprüngliche Glasscheibe wieder einbaust.
Setze ein Plastiköffnungswerkzeug zwischen Glasscheibe und Kamerahalterung ein und schiebe es um die Kamerahalterung herum, bis sie sich ablöst.
Vergiss beim Zusammenbau nicht, die Kamerahalterung an der neuen Glasscheibe festzukleben.

Schritt 25

Beim Ausbau der Glasscheibe kann das Kamerakabel an der Glasscheibe kleben bleiben, so dass es beim Abheben der Scheibe von der Kameraplatine abgetrennt wird. Wenn das Kamerakabel bei dir noch angeschlossen ist, kannst du diesen Schritt überspringen.
Bevor du das Kabel wieder anschließen kannst, musst du erst das Stück Klebeschaumstoff über dem ZIF-Verbinder des Kamerakabels mit der Spudgerspitze ablösen.
Klappe den Sicherungsbügel am ZIF-Verbinder des Kamerakabels mit der Spudgerspitze hoch.
Schiebe das Kamerakabel in seinen Anschluss auf der Kameraplatine hinein und klappe den Sicherungsbügel mit der Spudgerspitze herunter, so dass das Kabel wieder gut im ZIF-Verbinder gesichert ist.
Klebe das Stück Schaumstoff wieder am Anschluss des Kamerakabels fest.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
